Держатель образцов материалов для исследования эффекта памяти формы

Держатель образцов материалов для исследования эффекта памяти формы

Иллюстрации

Показать все

Реферат



1. ДЕРЖАТЕЛЬ ОБРАЗЦОВ МАТЕРИАЛОВ ДЛЯ ИССЛЕДОВАНИЯ ЭФФЕКТА ПАМЯТИ ФОРМЫ при низкотемпературных испытаниях, содержащий основание, закрепленную на нем гибочную матрицу и прижимную плайку для поджатия образца к гибочной матрице,- отличающийся тем, что, с целыо повьппения точности исследования путем улучшения теплообмена ме(ду хладагентом и образцом и упрощения конструкции, основание держателя выполнено в виде клина, образованного срезанием цилиндра двумя плоскостями, расположенными симметрично Под углом к его оси. . « 00 о 4; vj

((9) () )) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5!) 4

ОПИСАНИЕ ИЗОБРЕТ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3696764/25-28 (22) 20.01.84 (46) 23.09..85. Бюл. N 35 (72) M.М. Медюх (53) 620.174.25 (088.8) (56) Авторское свидетельство СССР

Р 953500, кл. G 01 N 3/02, 1981.

Авторское свидетельство СССР

У 887890, кл. F 25 D 3/10, 1980. (54)(57) 1. ДЕРЖАТЕЛЬ ОБРАЗЦОВ МАТЕРИАЛОВ ДЛЯ ИССЛЕДОВАНИЯ ЭФФЕКТА

ПАМЯТИ ФОРМЫ при низкотемпературных испытаниях, содержащий основание, закрепленную на нем гибочную матрицу и прижимную планку для поджатия образца к гибочной матрице, о т л ич а ю шийся тем, что, с целью повышения точности исследования путем улучшения теплообмена между хладагентом и образцом и упрощения конструкции, основание держателя выполнено в виде клина, образованного срезанием цилиндра двумя плоскостями, расположенными симметрично под углом к его ocu.

1180747

2 . Держатель по и. 1, о т л ич а ю шийся тем, что, с целью расширения возможностей испытания путем увеличения угла загиба образ. Изобретение относится к испытательной технике, а именно к устройстг:ам для низкотемпературных испытаний материалов, обладающих эффектом памяти формы.

Цель изобретения — повышение точности исследования путем улучшения теплообмена Между хладагентом и образцом и упрощение конструкции, а также расширение воэможностей испытания путем увеличения угла загиба образца при деформировании.

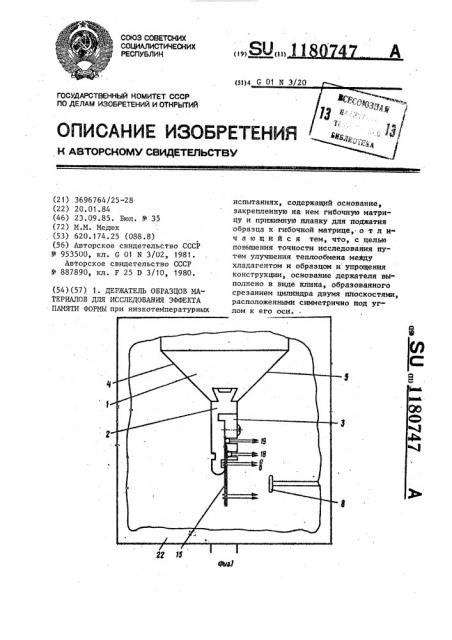

На фиг.1 изображен держатель с размещенным в нем образцом, на фиг.2 — основание держателя, на фиг.З - гибочная матрица, на фиг.4 — прижимная планка.

Держатель содержит основание 1, гибочную матрицу 2 и прижимную планку 3. Основание 1 выполнено в виде клина, образованного срезанием цилиндра двумя плоскостями 4 и 5, расположенными симметрично под углом к его оси. В широкой части клина выполнена резьба 6. В узкой части клина выполнен направляющий паз 7, служащий для перемещения в нем гибочной матрицы 2 перпендикулярно оси штока-деформатора 8.

Гибочная матрица 2 имеет хвостовик 9, предназначенный для перемещения в пазу 7 основания 1, и рабочие плоскости 10 и 11, на которых выполнены продольные пазы 12-14. Паз

12 служит для фиксирования в нем прижимной планки 3, а пазы 13 и

14 — для размещения в них выступающих над поверхностью образца 15, прикрепленных к нему электрических выводов (токовых al и и потенциальных 5 и В), служащих для определения электросопротивления материала образца. Гибочная матрица 2 имеет также криволинейный гибочный участок 16 ступенчатой формы с разца при деформировании, гибочная матрица выполнена в виде бруса с параллельными рабочими плоскостями, закрепленного на узкой части клина.

2 личными радиусами закругления каждой ступени.

Прижимная планка 3 имеет продольную выборку (не показана) глубиной, равной толщине образца l5, и шириной, равной его ширине, для размещения в ней фиксируемого конца исследуемого образца 15; два отверстия 17 с потаями для фиксиро1О вания в них горячих спаев двух термопар 18 и 19 (фиг.1), отверстие.20 для Фиксирующего винта (не показан, В прижимной планке 3 выполнена полка 2l,служащаядля фиксированияпланки

3 в пазу 12 гибочной матрицы 2.

Держатель работает следующим образом.

В криостате 22 с помощью резьбы

6 закрепляют основание 1 держатeля.

2р В направляющий паз 7 основания 1 держателя вставляют гибочную матри. цу 2. Исследуемый образец 15 в виде

:,пластины с прикрепленными к нему

I четырьмя электрическими выводами

25 а,б, В и ъ закрепляют вертикально на гибочной.матрице 2 с помощью прижимной планки 3 таким образом, чтобы образец 15 контактировал с одной из ступеней гибочного участка гибочной матрицы 2, а места крепления двух верхних выводов (y и 6 ) попадали в продольный паэ 13. По° пость криостата 22 герметизируют,, вакуумируют и заполняют хладагентом, охлаждая образец 15. При температуре образца 15 ниже температуры мартенситных превращений

его материала деформируют образец путем воздействия штока-деформа40 тора 8, при перемещении которого образец l5 огибает соответствующую ступень гибочной матрицы 2. С помощью штока-деформатора можно деформировать (изгибать) исследуе45 мые образца на уг™,бзкие к 180 .

При этом места крепления электрических выводов д и прикрепленных к свободному концу образца

15, попадают в продольный паз 14.

После этого шток-деформатор,8 отводят в исходное положение.

Затем постепенно повышают температуру образца 15 с помощью испарения жидкого хладагента. Повышение

1180747 4

Ф тейпературы образца t5 может также осуществляться с помощью нагрева-. тельных элементов (не показаны).

При достижении температуры образца 15 до температуры мартенситных превращений материала начинается процесс восстановления первоначаль» ной (до деформации) формы образ» ца 15.
