Способ стыкования сборных железобетонных элементов

Способ стыкования сборных железобетонных элементов

Иллюстрации

Показать все

Реферат

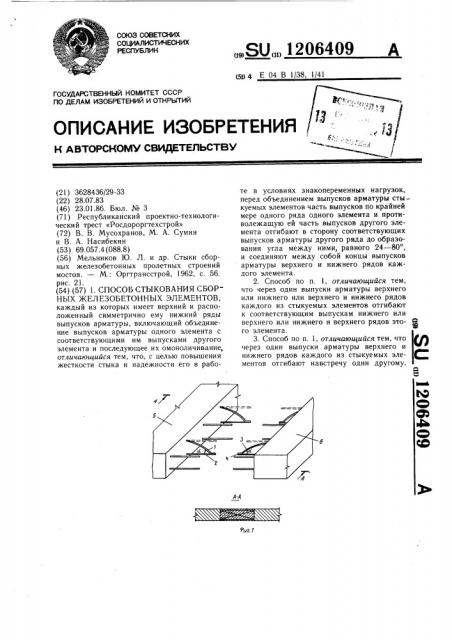

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 5ц 4 Е 04 В 1/38, 1/41

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ

CO

CO

41ü

Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3628436/29-33 (22) 28.07.83 (46) 23.01.86. Бюл. № 3 (71) Республиканский проектно-технологический трест «Росдороргтехстрой» (72) В. В. Мусохранов, М. А. Сумин и В. А. Насибекян (53) 69.057.4(088.8) (56) Мельников Ю. Л. и др. Стыки сборных железобетонных пролетных строений мостов. — М.: Оргтрансстрой, 1962, с. 56. рис. 21. (54) (57) 1. СПОСОБ СТЫКОВАНИЯ СБОР

HblX ЖЕЛЕЗОБЕТОННЫХ ЭЛЕМЕНТОВ, каждый из которых имеет верхний и расположенный симметрично ему нижний ряды выпусков арматуры, включающий объединение выпусков арматуры одного элемента с соответствующими им выпусками другого элемента и последующее их омоноличивание, отличающийся тем, что, с целью повышения жесткости стыка и надежности его в рабо,„SUÄÄ 1206409 A те в условиях знакопеременных нагрузок, перед объединением выпусков арматуры сты— куемых элементов часть выпусков по крайней мере одного ряда одного элемента и противолежащую ей часть выпусков другого элемента отгибают в сторону соответствующих выпусков арматуры другого ряда до образования угла между ними, равного 24 — 80, и соединяют между собой концы выпусков арматуры верхнего и нижнего рядов каждого элемента.

2. Способ по п. 1, отличающийся тем, что через один выпуски арматуры верхнего или нижнего или верхнего и нижнего рядов каждого из стыкуемых элементов отгибают к соответствующим выпускам нижнего или верхнего или нижнего и верхнего рядов это@

ro элемента.

3. Способ по п. 1, отличающийся тем, что через один выпуски арматуры верхнего и нижнего рядов нежного нв стынуемых элементов отгибают навстречу один другому. н

Оииб

Изобретение относится к строительству и может быть использовано при изготовлении балок пролетных строений мостов.

Цель изобретения — — повышение жесткости стыка и надежности его в работе в условиях знакопеременных нагрузок.

На фиг. 1 изображено стыкование сб >рных железобетонных элементов с соединением на каждом элементе выпусков арматуры нижнего ряда с отогнуаыми выпусками арматуры верхнего ряда через один; на фиг. 2 - — то же, с соединением на каждом элементе выпусков арматуры верхнего ряда с отогнутыми выпусками арматуры нижнего ряда через один; на фиг. 3 — то же, с соединением на каждом элементе выпусков арматуры верхнего и нижнего рядов с отогнутыми выпусками арматуры соответственно нижнего и верхнего рядов через один; на фиг. 4 — то же, с соединением на каждом элементе через один отогнутых навстречу один другому выпусков арматуры верхнего и нижне о рядов.

1206409

Способ стыкования сборных железобетонных элементов осуществляется следующим образом.

Перед объединением выпусков арматуры 1 — 4 стыкуемых элементов 5 и 6 часть выпусков арматуры 1 по крайней мере одного ряда одного стыкуемого элемента 5 и противолежащую ей часть выпусков арматуры 3 другol о стыкуемого элемента 6 отгибают в сторону соответствующих выпусков армату-!

О ры 2 и 4 другого ряда до образования угла между ними 24 — 80 и соединяют между собой концы выпусков арматуры верхнего и нижнего рядов каждого элемента.

Кроме того, перед объединением выпусков арматуры через один выпуски арматуры

1 и 3 или 2 и 4 или 1, 2 и 3, 4 каждого из стыкуемых элементов 5 и 6 отгибают к соответствующим выпускам арматуры 2 и 4 или 1 и 3 или 2, 1 и 4, 3.

Также через один выпуски арматуры 1, 2 и 3, 4 каждого из стыкуемых элементов 5 и 6 отгибают навстречу один другому.

После этого производят их омоноличивание.

1206409

A-А

Составитель Н. Гетманская

Редактор О. Головач Техред И. Верес Корректор Т. Колб

Заказ 8664 31 Тираж 729 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3(— 35, Риугвская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
