Изобретение относится к ветроэнергетике, в частности к ветроэнергетическим установкам.

Целью изобретения является увеличение мощности ветроэнергетической установки.

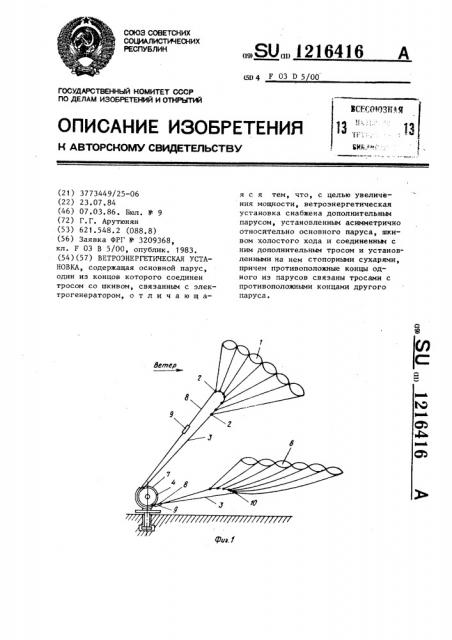

На фиг.1 показана установка, вид сбоку; на фиг.2 — то же, вид сверху.

Ветроэнергетическая установка содержит основной парус 1, один из концов 2 которого соединен тросом 3 со шкивом 4, связанным с электрогенератором 5. Установка снабжена дополнительным парусом 6, установленным асимметрично относительно основного паруса 1, шкивом 7 холостого хода и соединенным с ним дополнительным тросом 8 с установленными на нем стопорными сухарями 9, причем противоположные концы 2 паруса 1 связаны тросами 3 и 8 с противополож5 ными концами 10 паруса 6 °

Ветер, воздействуя на асимметричные друг относительно друга паруса

1 и 6, стремится установить каждый из них в симметричное относительно направления ветра положение. При этом паруса 1 и 6 совершают колебательные движения, которые при помощи тросов 3 и 8 и шкивов 4 и 7 преобразуют эти движения в крутящий

15 момент, передающийся электрогенератору 5, Стопорные сухари 9 фиксируюг крайние положения парусов 1 и 6.
