Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTQPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3670104/28-14 (22) 02.12.83 (46) 15.03.86. Бюл. В 1О (72) Н.К.Нуртдинов, P.P,Каримов, 1О.Н.Хризман и А.И.Яшин (53) 615.475(088.8) (56) Авторское свидетельство СССР.

У 825040, кл. А 61 В 17/02, 1976. зФ Л217ДЯ7. A (51) 4 А 61 В 17/02 (54 ) (57 ) РАНОРАСШИРИТЕЛЬ, содержащий механизм крепления к столу, обойму и крючки, отличающийся тем, что, с целью придания боковым стенкам мочевого пузыря необходимой при операциях формы и прижатия нижней его поверхности, крючки выполнены в виде расположенных на кольцевой обойме изогнутых по радиусу лопаток с окнами, причем основание одной из лопаток снабжено кольцом, 1217367 2 ционного стола. После создания раны в нее вставляют одну иэ лопаток 2, при этом создаются условия для катетериэации мочеточников. Далее вставляют необходимое количество лопаток, например 3 (фиг.1,2), образующих конический цилиндр, позволяющий растянуть мочевой пузырь и сделать доступ ной заднюю стенку.

1О Одна из лопаток имеет на конце кольцо для формирования операционного поля (фиг.4).

Для операций на боковой стенке может использоваться асимметричный

15 ранорасширитель (фиг,3), где одна лопатка выполнена перфорированной для формирования операционного поля и доступа к нему, а остальные мог огут быть сплошными.

1

Изобретение относится к медицинской технике, в частности к ранорасширителям.

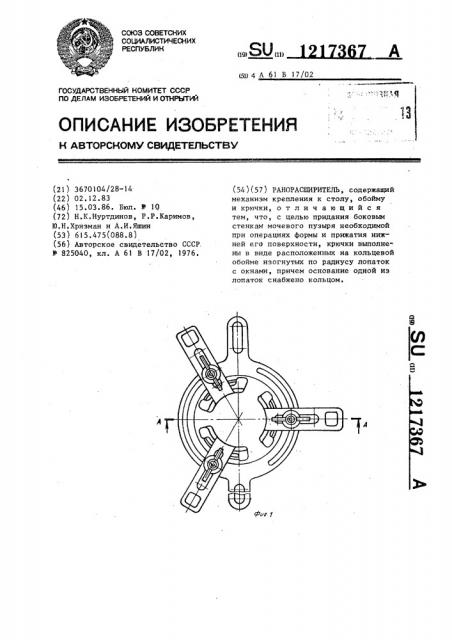

Целью изобретения является придание боковым стенкам мочевого пузыря необходимой при операции формы и при жатие нижней его поверхности, На фиг.1 изображен ранорасшири" тель в сборе, вид сверху; на фиг.2 разрез А-А на фиг.1 на фиг.3 — разрез асимметричного ранорасширителя; на фиг.4 — половина расширителя с кольцом для выполаживания нижней. стенки мочевого пузыря.

Ранорасширитель состоит из обоймы

1, выполненной кольцевой с ушками для крепления на стойках операционного стола, лопаток 2, установленных на обойме 1 с помощью болта 3 и гайки 4, причем болт 3 выполнен по профилю паза обоймы 1 и квадратным по пазу ручки лопатки 2, что предотвращает проворачивание лопатки 2 на обойме 1.

Ранорасширитель используют следующим образом.

Перед разрезом над больным уста— навливают обойму 1 на стойках операПреимущество предлагаемого ранорасширителя заключается в то ом что обеспечивается необходимый операционный доступ, освобождается рука

2 оператора и его ассистентов. Применение указанной конструкции позволяет получить желаемую форму мочевого пузыря, 12173б7
