Реферат

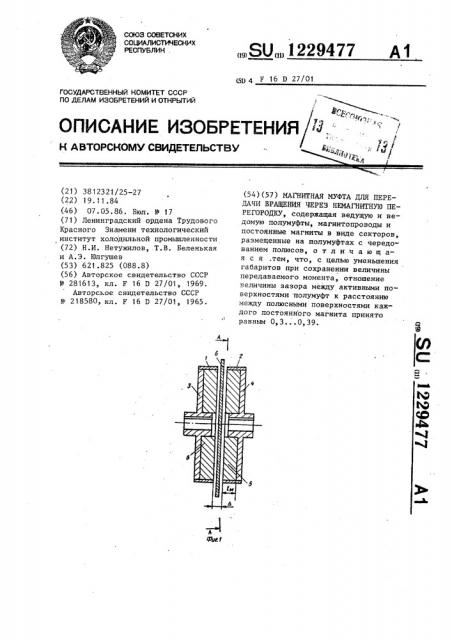

„„Я0„„1229477 А1

СОЮЗ СОВЕТСНИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК . д11 4 Р 16 D 27/01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3812321/25-27 (22) 19.11.84 (46) 07.05.86. Бюл. № 17 (71) Ленинградский ордена Трудового

Красного Знамени технологический институт холодильной промышленности (72) Н.И. Нетужилов, Т.В. Беленькая и А.3. Юлгушев (53) 621.825 (088.8) (56) Авторское свидетельство СССР № 281613, кл. F 16 D 27/01, 1969.

Авторское свидетельство СССР

¹ 218580, кл. F 16 D 27/01ь 1965. (54} (57) МАГНИТНАЯ МУФТА ДЛЯ TIEPEДАЧИ 8PAH|EHÍ8 ЧЕРЕЗ НЕМАГНИТНУЮ ПЕРЕГОРОЦКУ, содержащая ведущую и ведомую полумуфты, магнитопроводы и постоянные магниты в виде секторов, размещенные на полумуфтах с чередованием полюсов, о т л и ч а ю щ ая с я .тем, что, с целью уменьшения габаритов при сохранении величины передаваемого момента, отношение величины зазора между активными поверхностями полумуфт к расстоянию между полюсными поверхностями каждого постоянного магнита принято равным 0,3...0,39.

1229477

Изобретение относится к машиностроению, именно к устройствам для передачи вращения в герметичный объем.

Цель изобретения — уменьшение габаритов муфты при сохранении вели нны передаваемого момента.

Отношение величины зазора между активными поверхностями полумуфт к расстоянию между полюсными поверхностями каждого из магнитов (длине магнитов), выбранное равным 0,30,39, обеспечивает наибольшую тангенциальную составляющую магнитной индукции в рабочем зазоре муфты и, тем самым, обеспечивает при сохранении передаваемого муфтой момента минимальные габариты муфты.

На фиг.1 показано устройство и конструктивные элементы торцовой магнитной муфты; на фиг.2 — разрез

A-А на фиг.I, на фиг.3 — то же, для цилиндрической магнитной муфты„ на фиг.4 - разрез Б-Б на фиг.3, на фиг. 5 и 6 — сравнительные графики.

Магнитная муфта цилиндрическая и торцовая состоят из полумуфты 1 и 2, каждая иэ которых может быть как ведомой, так и ведущйй, магнитопроводов 3 и 4, магнитов 5, один иэ размеров которых, а именно его длина, обозначен 1 . Между полумуфтами имеется зазор а(фиг. и 3),в котором может быть размещена перегородка 6.

На фиг.5 показан график зависиП(В i)

А мости от отношения — для м м муфты с магнитами иэ разных матеП(В ) риалов, где — — удельная величи1

График распределения тангенциаль-. ной составляющей магнитной индукции в зазоре. между полумуфтами показан — = 0,32 и 0,42 для значений (фиг.6).

Применение магнитов с отношением

d например, на 0 1 большим требует увеличения объема постоянных магнитов на 147 на каждый 1 Н м пе40 редаваемого муфтой момента.

-4 на тангенциальной составляющей потенциальной энергии магнитной системы муфты.

Магнитная муфта работает следующим образом.

В случае, когда к ведомой и ведущей полумуфтам не приложены момент сопротивления и момент двигателя соответственно, полумуфты относительно друг друга устанавливаются так,что разноименные полюса магнитов располагаются навстречу друг другу.В этом случае магнитная индукция в зазоре между полумуфтами имеет только нор15 мальную В„ составляющую. Тангенциальная составляющая В магнитной индукции в зазоре равна нулю (беэ учета неоднородностей магнитного поля из-за потоков утечки).

2Î В случае, когда к ведущей полумуфте приложен момент двигателя, а к ведомой — момент сопротивления, ведущая полумуфта поворачивается относительно ведомой на некоторый угол рассогласования 8, при этом в зазоре появляется тангенциальная составляющая В магнитной инДукции.

122947/ л(ЮГ)

1н

Ю00

И00

2000

1?29477
