Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (51} 4 В 66 F 02

jf 7

- °

Ъi f

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1054290 (21) 3838740/29-11 (22) 04.01.85 (46) 15.06,86. Бюл. У 22 (72) E.È.Ðîñëÿêoâ (53) 621.864(088.8) (56) Авторское свидетельство СССР

Ф 1054290, кл. В 66 F 11/02, 1982. (54) (57) УСТРОЙСТВО ДЛЯ МОНТАЖА ДЛИННОМЕРНЫХ КОНСТРУКЦИЙ В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ по авт. св. Ф 1054290, о т л и ч а ю щ е е с я тем, что,,с целью- расширения функциональных возможностей устройства путем обеспечения монтажа конструкции .под любым углом к вертикальной плоскости, в корпусе поворотной головки на горизонтальных полуосях установлен not воротный элемент с приводом и фиксатором, в корпусе которого смонтирована вертикальная ось, удерживаемая от перемещений нижним и верхним под ятниками.

1237б26

Составитель С.Нефедов

Техред Л.Олейник КоРРектоР F..Рошко

Редактор А.Долинич

Тираж 799 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3254/27

Производственно-полиграфиче< кое предприятие, r. Ужгород, ул, Проектная, 4

Изобретение относится к строительно-монтажным работам и может быть использовано при монтаже и демонтаже барабанов и коллекторов апровых и водогрейных котлов через проемы or- 5 раждающих конструкций сооружений, является усовершенствованием изобретения по авт. св. 9 1054290.

Цель изобретения — расширение функциональных возможностей устройст- 1О ва путем обеспечения монтажа конструкции под любым, углом к вертикальной плоскости.

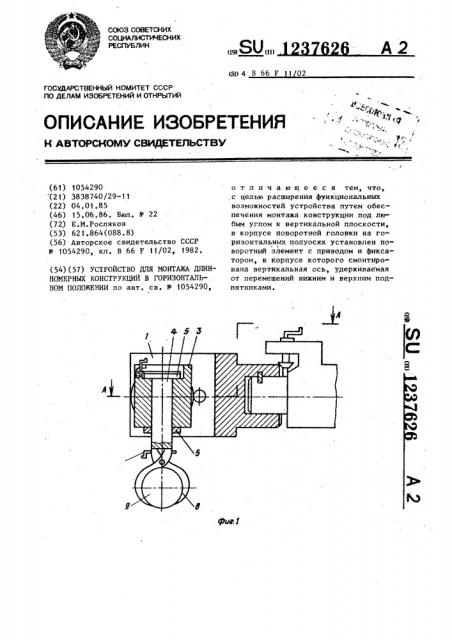

На фиг. 1 схематично показана поворотная головка предложенного устройства; на фиг. 2 — разрез А-А на фиг. 1.

Поворотная головка содержит корпус i в котором на полуосях 2 крепится поворотный элемент 3 головки, 20

В поворотной головке размещена. вертикальная ось 4 с возможностью вращения вокруг своей оси, удерживаемая

1 от вертикальных перемещений подпятниками 5. Поворотный элемент,3 снабжен приводом б для вращения элемента вокруг полуосей 2, а также фиксатором

7 для удержания элемента в заданном положении, Поворотная головка работает следующим образом.

Груз плотно обхватывается захватами 8. С помощью вертикальных гидродомкратов телескопической стрелы груз приподнимается над поверхностью, после чего приводом 6 поворотный элемент головки поворачивается вокруг о полуосей 2 на 180, и в этом положении стопорится фиксатором ?. Затем груз 9 разворачивается на вертикальной оси 4 в направлении продольной оси телескопической стрелы. В этом положении происходит-перемещение шас. си к проему ограждающей конструкции сооружения.
