СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ.и

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3862839/24-21 (22) 21.01.85 (46) 07.07.86. Бюл. ¹ 25 (72) Г.В.Медведев, В.А.Мишин, Е.К.Лазарев и В.П.Ласточкин (53) 621.317.785(088.8) (56) Авторское свидетельство СССР № 307344, кл. G 01 R 11/12, 1969.

Подпятники армированные типа 1П с завальцованными коническими камнями.

ГОСТ 11852-66.

„„SU„„1242832 А 1 (sD 4 G 01 R 11/12 F 16 С 27/08 (54) ПОДПЯТНИК (57) Изобретение относится к приборостроению и может быть использовано в опорах измерительных приборов. Цель изобретения — повышение надежности работы — достигается благодаря тому, что в глухом центральном отверстии 2 винта 1 дно выполнено в форме конуса, обращенного вершиной в сторону пяты 3.

При этом на корпусе подпятника выполнен участок 5 в форме усеченного конуса, обращенного большим диаметром в сторону дна отверстия 2 винта 1.

1 ил.

1242832

Формула из об ре тения

Составитель Ю. Сотников

Редактор А, Шишкина Техред О.Сопко

Корректор В. Бутяга

Заказ 3698/42 Тираж 728 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к приборостроению и может быть использовано в опорах измерительных приборов.

Цель изобретения — повышение надежности в работе путем повьппения 5 точности центрирования пяты относительно винта, выполняющего функции корпуса подпятника.

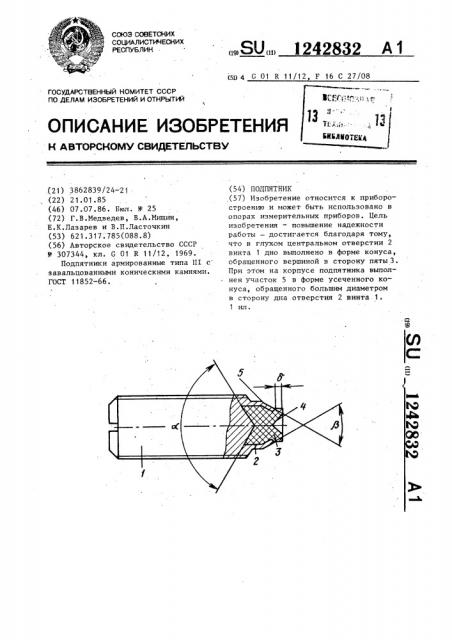

На чертеже изображен подпятник, общий вид, 1Î

Подпятник .содержит корпус в виде винта 1, в глухом центральном отверстии 2 которого размещена выполненная .из полимерного материала .пята 3 с рабочим кратером 4. Дно отверстия 2 выполнено в форме конуса с углом Ы обращенного своей вершиной в сторону пяты 3. Участок 5 винта 1 выполнен в виде усеченного конуса с углом обращенного своим большим диаметром в сторону дна отверстия 2. Пята 3 выступает за пределы торца винта 1 на величину О

Для изготовления подпятника используют многоместную литьевую форму, в гнезда которой устанавливают винты 1, производят формование участков 5 .винтов 1 и осуществляют впрыск в образовавшиеся полости в винтах 1 полимерного материала, после чего под-, ЗО пятники уделяют из литьевой формы с помощью специального съемника.

Выполнение дна центрального отвер— стия винта в форме конуса, обращенного вершиной в сторону пяты, а также выполнение на корпусе подпятника участка в форме усеченного конуса, î6ðàщенного большим диаметром в сторону

Ю дна отверстия винта, позволяет повысить надежность закрепления пяты в корпусе и увеличить точность ее

-центрирования относительно винта, что в целом повышает надежность подпятника в работе.

Подпятник преимущественно для керновой опоры, содержащий винт, в глухом центральном отверстии которого закреплена пята с рабочим кратером, отличающийся тем, что, с целью повьппения надежности в работе путем повьппения точности центрирования пяты относительно винта, дно глухого центрального отверстия винта выполнено в форме конуса, об— ращенного вершиной в сторону пяты, участок глухого центрального отверстия винта, прилежащий к его открытой стороне, выполнен в виде усеченного конуса, обращенного большим диаметром в сторону его дна, а пята выполнена из полимерного материала.
