Реферат



Изобретение относится к манекенам , используемым в качестве груза при испытаниях транспортных средств. Цель изобретения - повышение удобства пользования при опорожнении манекена от жидкости и при его переноске. Оболочка 1 имеет форму корпуса человека в положении сидя и образует резервуар для жидкости. В верхней части оболочки смонтирована наливная горловина 2, а в нижней части - сливная горловина 3. На оболочке выполнены пазы, предназначенные для ремней безопасности . Эластичная ручка выполнена в виде гибкого шланга 5, ко-, торого присоединены к сливной и наливной горловинам. 1 з.п. ф-лы. 2 ил. (Л ю СП о ел

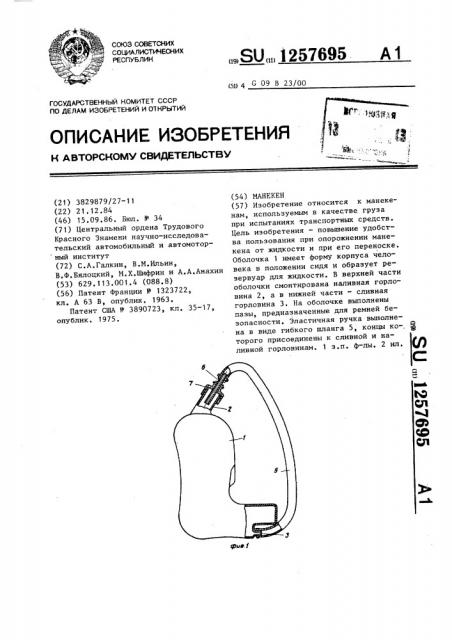

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1257695 аи 4 С 09 В 23/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3829879/27-11 (22) 21.12.84 (46) 15.09.86. Бюл. У 34 (71) Центральный ордена Трудового

Красного Знамени научно-исследовательский автомобильный и автомотор ный институт (72) С.A.Ãàëêèí, В.N.Èëüèí, В.Ф.Бялоцкий, N.Х.Шифрин и А.А.Анахин (53) 629.113.001.4 (088.8) (56) Патент Франции У i323722, кл. А 63 В, опублик. 1963.

Патент США У 3890723, кл. 35-17, опублик. 1975. (54) МАНЕКЕН (57) Изобретение относится к манекенам, используемым в качестве груза при испытаниях транспортных средств.

Цель изобретения — повышение удобства пользования при опорожнении манекена от жидкости и при его переноске.

Оболочка 1 имеет форму корпуса человека в положении сидя и образует резервуар для жидкости. В верхней части оболочки смонтирована наливная горловина 2, а в нижней части — сливная горловина 3. На оболочке выполнены пазы, предназначенные для ремней безопасности, Эластичная ручка выполнес на в виде гибкого шланга 5, концы ко-, торого присоединены к сливной и наливной горловинам. 1 з.п. ф-лы. 2 ил, Ц

1257695

Изобретение относится к транспортному машиностроению и касается манекенов, используемых в качестве груза при испытаниях транспортных средств, Цель изобретения — повышение удоб- 5 ства пользования при опорожнении манекена от жидкости и прн его переноске.

На фиг. 1 изображен манекен вместе с гибким шлангом, соединенным с наливной и сливной горловинами, вид сбоку; на фиг. 2 — манекен при снятом с наливной горловины шланге для опорожнения манекена, вид спереди.

Манекен содержит оболочку 1„ имеющую форму корпуса человека в положении сидя. Оболочка 1 образует резервуар для жидкости с наливной горловиной 2 в верхней части и сливной горловиной 3 в нижней части корпуса. На манекене имеются пазы 4 для ремней безопасности, с помощью которых он может быть закреплен на сиденьи транспортного средства.

Манекен снабжен эластичной ручкой, выполненной в виде гибкого шланга

5. Один конец шланга 5 присоединен к сливной горловине 3 а другой — к наливной горловине 2 и связан с ней разъемным соединением <. Это разъемное соединение выполнено в виде установленной на трубчатом наконечнике

6 конца шланга 5 эластичной крышки

7, охватывающей наливную горловину 2, При испытании транспортного сред- З ства манекен устанавлизают на сиденьи и закрепляют ремнями безопасности.

Затем с наливной горловины 2 снимают крышку 7 и вешают шланг 5 на манекен в зоне наливной горловины. После это- 4р го через наливную горловину, заливают в манекен жидкость в объеме, необходимом для имитации веса пассажира.

При заливе жидкости в манекен через воронку возДух из него свободно вы- 45 ходит через шланг 5. После заливки жидкости в манекен крышку 7 надевают на наливную горловину 2.

Для опорожнения манекена после испытания транспортного средства крышку 7 снимают с наливной горловины и присоединяют к наконечнику 6 сливной шланг 8 (фиг. 2), выведенный наружу транспортного средства. При опорожнении манекена воздух свободно входит в него через наливную горловину 2. После опорожнения манекена отсоединяют сливной шланг 8 и надевают крышку 7 на наливную горловину 2, после чего, взявшись за шланг 5, выносят манекен из транспортного средства.

Использование предлагаемого манекена снижает трудоемкость обслуживания транспортных средств при их испытаниях и тем самым позволяет ускорить их проведение.

Формула изобретения

1. Манекен, содержащий оболочку, имеющую форму человеческого корпуса и образующую резервуар для жидкости с наливной и сливной горловинами соответственно в верхней и нижией частях корпуса, отличающийся тем, что, с целью повышения удобства пользования при опорожнении манекена от жидкости и при его переноске, он снабжен эластичной ручкой, выполненной в виде гибкого шланга, один конец которого присоединен к сливной, а другой — к наливной горловине и связан с последней разъемным соединением.

2. Манекен по п.1, о т л и ч а юшийся тем, что разъемное соединение выполнено в виде установленной на трубчатом наконечнике конца шланга эластичной крышки, охватывающей наливную горловину.

+us. 2
