Реферат



ОВ (П) SU

5 АЗ (5р 4 В 23 К 11/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Г1О gtEJIAM Н306РЕТЕННЙ И OTHPbrrl44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ I (21) 3711878/25-27 (22) 16.03.84 (31) А 1166/83 (32) 01.04.83 (33) AT (46) 15.09.86.. Бюл. В 34 (71) Фоест-Альпине АГ (AT) (72) Роланд Файхтль, Вальтер Дайсенхаммер и.Фридрих Эггер (АТ) (53) 621.791.763, 1.037(088.8) (56) Заявка Японии У 51-42589, кл. В 23 K 11/10, 1976. (54)(57) УСТРОЙСТВО ДЛЯ КОНТАКТНОЙ

ТОЧЕЧНОЙ СВАРКИ, содержащее смонтированные на манипуляторе и шарнирно связанные между собой и с приводом сжатия электрододержатели с электродами, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, один из электрододержателей снабжен электромагнитом для удержания привариваемых деталей, охватывающим своимн полюсами электрод и установленным с возможностью перемещения вдоль него.

12583

Составитель Л.Комарова

Техред И.Ходанич Корректор О.Луговая

Редактор И.Циткина

Заказ 5045/60

Тираж 1001 Подписное

ВНИИПН Государственного комитета СССР по делам изобретений н открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, z.jjþ ород, ул.Проектнаи, 4

Изобретение относится к сварке, в частности к устройствам для контактной точечной сварки мелких деталей на иэделии.

Целью изобретения является расширение технологических возможностей.

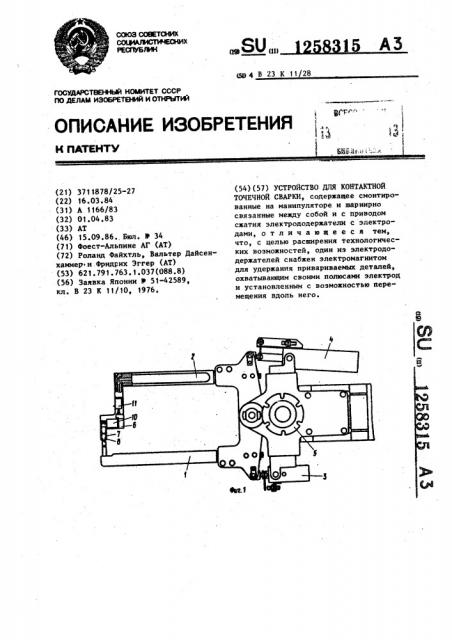

На фиг. 1 представлены электрододержатели устройства для контактной точечной сварки, вид сбоку; на Фиг.2— рычаг электрододержателя, несущий 10 подъемный электромагнит, вид спереди.

Устройство включает в себя рычаги 1 и 2, щарнирно соединенные между, собой и способные поворачиться один относительно другого посредством ци- 1э линдров 3 и 4, причем цилиндр 4 предназначен для грубого позиционирования рычага, а цилиндр 3 - дпя точного позиционирования.

26

Устройство имеет соединительный фланец 5, которым оно может подсоединяться к манипулятору, так что рычаги могут любым обрезом проводиться иад манипулятором» 25

Для позиционирования соединяемых точечной сваркой мелких деталей один иэ рычагов 2 несет подъемный электри15 3 ческий магнит 6, который расположен с воэмоаностью перемещения вдоль электрода 7 этого рычага 2 и полюсы 8 и 9 которого охватывают электрод 7 °

Для возбуждения подъемного магнита 6 служит катукова возбуждения 10 которая охватывает стержень подъемного магнита 6. Перемещение подъемного магнита 6 вдоль электрода 7 осуществляется с помощью цилиндра который расположен на рычаге 2, Если устройство для точечной сварки с помощью манипулятора (не показан) подводится к подготовленной мелкой детали, и подъемный магнит 6 захватывает эту деталь так, что она занимает правильное положение для точечной сварки по отнощению к электроду 7. После этого рычаги 1 и 2 подводят зааатую мелкую деталь к иэделию, к которому она должна прикрепляться точечной сваркой, и позиционируют по отнощению к иэделию, так что после сжатия рычагов 1 и 2 можно начинать точечную сварку. Перед сваркой подъемный магнит 6 моано отвес и, так как мелкая деталь удераиваетси электродами.
