129391

Класс 42m, 14 g ссср

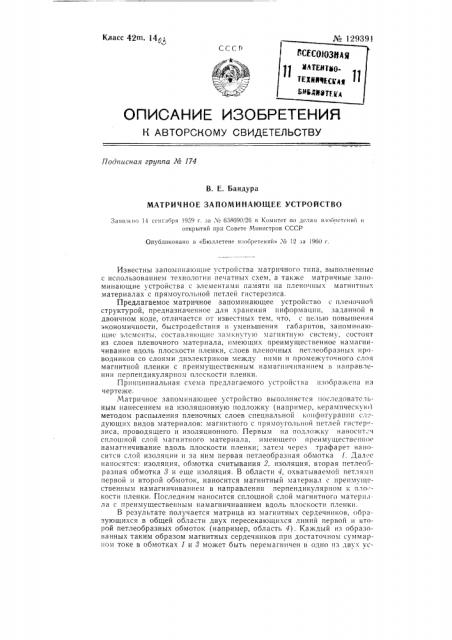

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Поописная группа М 174

В. Е. Бандура

МАТРИЧНОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Занв,.нно 14 сснтибри 1969 г. ва X 638690 26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» . 6 12 <а 1960 г.

Известны запоминающие устройства матричного типа, выполненные с использованием технологии печатных схем, а также матричные запоминающие устройства с элементами памяти на пленочных магнитных материалах с прямоугольной петлей гнстерезиса.

Предлагаемое матричное запоминающее устройство с пленочноч структурой, предназначенное для хранения информации, заданной в двоичном коде, отличается от известных тем, что, с целью повышения экономичности, быстродействия и уменьшения габаритов, запомнна|ощие элементы, составляющие замкнуту1о магнитную систему, состоят из слоев пленочного материала, имеющих преимущественное намагничивание вдоль плоскости пленки, слоев пленочных петлеобразных проводников со слоями диэлектриков между ними и промежуточного слоя магнитной пленки с преимущественным намагничиванием в направ.ленин перпендикулярном плоскости пленки.

Принципиальная схема предлагаемого устройства изображена нз чертеже.

Матричное запоминающее устройство выполняется последовательным нанесением на изоляционную подложку (например, керамнческу1о) методом распыления пленочных слоев специальной конфигурапнн сл:дующих видов материалов: магнитного с прямоугольной петлей гистер".зиса, проводящего и изоляционного. Первым на подложку наноснт.ч сплошной слой магнитного материала, имеющего преимущественное намагничивание вдоль плоскости пленки; затем через трафарет наносится слой изоляции и за ннм первая петлеобразная обмотка 1. Дал: с наносятся: изоляция, обмотка считывания 2, изоляция, вторая петлеобразная обмотка 8 н еще изоляция. В области 4, охватываемой петлямн первой и второй обмоток, наносится магнитный материал с пренмугцественным намагничиванием в направлении перпендикулярном к плокости пленки. Последним наносится сплошной слой магнитного материала с преимущественным намагничиванием вдоль плоскости пленки.

В результате получается матрица из магнитных сердечников, образующихся в общей области двух пересекающихся линий первой н второй петлеобразных обмоток (например, область 4). Каждый из образованных таким образом магнитных сердечников при достаточном суммарном токе в обмотках 1 и 8 может быть перемагничен B одно нз двух ус¹ 129391 тойчивых состояний. Следовательно, подав импульс записи по первой и второй обмоткам, можно в любом участке матрицы записать «1» или

«0» в зависимости от полярности импульсов и принятого направления перемагничиваыия. Считывание информации производится по обмотке считывания 2. Для компенсации полутоков в обмотке считывания 00следняя имеет обычную зигзагообразную конструкцию.

Пленочная структура предлагаемого устройства обеспечивает возможность использования чистых металлов, имеющих высокие электрические характеристики, и позволяет повысить экономичность, быстродействия и уменьшить габариты.

Кроме того, малые габариты сердечника позволяют иметь дело со структурой, состоящей из небольшого количества доменов, что, в свокз очередь, обеспечивает большее быстродействие за счет уменьшения времени переключения.

Предмет изобретения

Матричное запоминающее устройство с элементами памяти на пленочных магнитных материалах с прямоугольной петлей гистерезиса, о тл и ч а ю щ е е с я тем, что, с целью повышения экономичности, быстродействия и уменьшения габаритов, оно состоит из слоев пленочного материала, имеющих преимущественное намагничивание вдоль плоскости пленки, слоев петлеобразных проводников со слоями диэлектриков между ними и промежуточного слоя магнитной пленки с преимущественным намагничиванием в направлении перпендикулярном плоскости пленки, расположенных таким образом, что они образуют запоминающие элементы, составляющие замкнутую магнитную систему.
