Реферат



Изобретение относится к виброзащитной технике, а именно к устройствам для демпфирования колебаний, имеющим характеристику демпфирования, зависимую QT амплитуды колебаний. Целью изобретения является повьппение стабильности характеристики демпфирования при изменении температуры. Демпфер состоит из С-образного корпуса , сильфона 2, заполненного рабочей жидкостью, противоположные торцы которого связаны с корпусом 1, связанной с амортизируеьим.объектом и разделяющей сильфон на две полости перегородки 3 в виде камеры с соосными дроссельными отверстиями 7 и 8 и жиклерными отверстиями 9 и 10, и клапана 4, выполненного в виде поплавка с конусными выступами 5 и 6, установленными с зазором к дроссельным отверстиям 7 и 8. Тело перегородки вокруг дроссельных отверстий 7 и 8 и конусные выступы 5 и 6 выполнены из материала, обладающего эффектом памя ти формы, например никелида титана, изменяют свою форму при изменении температуры, уменьшая диаметр дроссельных отверстий и увеличивая угол конусности конусных выступов при повышении температуры. 2 ил. - S СО « to о 05 ГЧ)

СОЮЗ СОВЕТСНИХ .СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 658338 (21) 3903349/25-28 (22) 28.05.85 (46) 15 06.87. Бюл. ¹ ?2 (71) Брянский институт транспортного машиностроения (72) В. И. Воробьев, В. Г, Горбачев, С. В. Никитин, В. Г. Столпников и 10. И. Фокин (53) 62-567,2(088.8) (56) Авторское свидетельство СССР № 274555, кл. F 16 F 5/00, 1963, Авторское свидетельство СССР № 658338, кл. r 16 Р 5/00, 1979. (54) ДЕИПФЕР (57) Изобретение относится к виброзащитной технике, а именно к устройствам для демпфирования колебаний, имеющим характеристику демпфирования, зависимую ат амплитуды колебаний, Целью изобретения является повышение стабильности характеристики демпфи—

„„SU„„) 317206 А 2 (, 1) 4 -" 16 F 9/52, 5/00 рования при изменении температуры.

Демпфер состоит из С вЂ образно корпуса, сильфона 2, заполненного рабочей жидкостью, противоположные торцы которого связаны с корпусом 1, связанной с амортизируемым-объектом и разделяющей сильфон на две полости перегородки 3 B виде камеры с соосными дроссельными отверстиями 7 и 8 и жиклерными отверстиями 9 и 10, и клапана 4, выполненного в виде поплавка с конусными выступами 5 и б, установленными с зазором к дроссельным отверстиям 7 и 8. Тело перегородки вокруг дроссельных отверстий 7 и 8 и конусные выступы 5 и 6 выполнены из материала, обладающего эффектом памяти формы, например никелида титана, изменяют свою форму при изменении темпера туры, уменьщая диаметр дро ссельных отверстий и увеличивая угол конусности конусных выступов при повылении температуры. 2 ил.

1317206

Изобретение относится к виброзащитной технике, а именно к устройствам для демпфирования колебаний, имеющим демпфирующую характеристику„ зависимую ат амплитуды колебаний.

Целью изобретения является повышение стабильности характеристики демпфирования при изменении температуры.

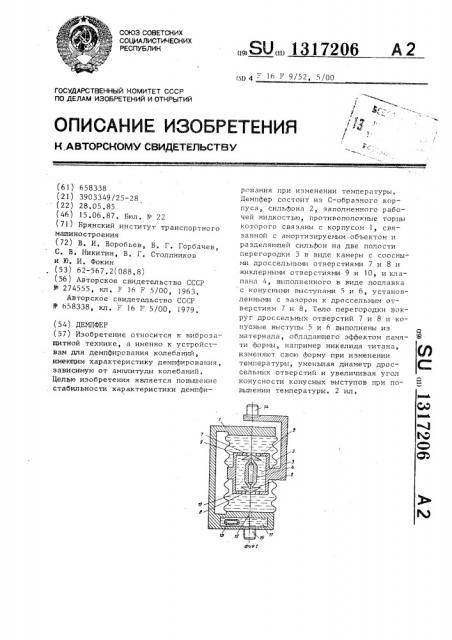

На фиг., 1 изображен демпфер, раз— рез; íà r, 2 — полажение конусных выступов поплавка при перепадах температур.

Демпфер содержит С-образный корпус 1 и сильфон 2, разделенный перегородкой, выполненной в виде камеры

3, на две полости, В камере 3 помещен клапан 4 в виде поплавка, на концах которого установлены канусные выступы 5 и 6 с зазором к дросселирующим отверстиям 7 v 8, Конусные выступы 5 и 6 имеют грибовидную форму и обращены конусами к дроссельным отверстиям 7 и 8, Плавучесть клапа— на 4 близка к нулевой, Камера 3 сообщается с полостями сильфана также жиклерными отверстиями 9 и 10, диа-. метры которых не изменяются ат изменения температуры окружающей среды и рабочей жидкости, Совместна с дроссельными отверстиями 7 и 8 они обеспечивают,цемпферу необходимую характеристику. Тело перегородки вокруг дроссельных отверстий 7 и 8 и конусные выступы 5 и б выполнены иэ мате— риала, обладающего памятью формы, например никелида титана.

В полости 11 корпуса, соединенной с полостью сильфона каналом 12, размещено тело 13 иэ эластичного материала, заполненное газообразной средой и служащее дпя компенсации температурного расширения жидкости.

Канал 12 обеспечивает выравнивание давлений в полости 11 и полостях сильфона 2, Полости сильфона 2, карлуса 1 и камеры 3 заполнены вязкой жидкостью, например веретенным маслом, Камера 3 с помошью шпильки 14 крепится к амортизируемому объекту, а корпус 1 с помощью шпильки 15 — к основанию.

Демпфер работает следующим образом.

При высокой температуре окружающей среды (фиг. 1) драссельные отверстия

7 имеют минимальные диаметры, конусные выступы 5 и 6 клапана 4 принимают форму, обеспечивающую наименьшие зазоры по огнашению к драсселирующим отверстиям 7 и 8 (увеличивая конусность,, 1

При снижении температурь; окружаю— щей среды материал вокруг дроссельных отверстий 7 и 8 претерпевает мартенситнае преврашение и диаметры драсселирующих отверстий увеличиваются (фиг, 2!. Рабочая жидкость, вязкость которой увеличивается при снижении температуры, протекает через увеличившийся эазср между отверстиями 7 и 8 и клапанам 4. Этим обеспечивается неизменнссть демпфирующих свойств демпфера.

Дальнейшее понижение температуры окружающей среды приводит к паявле— нию мартенситнага превращения в материале канусных выступов 5 и 6 клаг-.àна 4, которые принимают форму, 25 изображенную на фиг, 2, и зазор между канусными выступами 5 и 6 и драссельными отверстиями 7 и 8 еше более увеличивается, чта компенсирует .дальнейшее увеличение вязкости рабо30 чей жидкости при понижении температуры. окружающей среды.

Увеличение температуры окружающей среды приводит к проявлению в деталях иэ материала, обладающего памятью формы, абратнага мартенситнаго превращения, и они вновь занимают гервоначальнае положение (фиг. 1).

Такая циклическая работа мажет осуществляться продолжительное вре-щ мя без нарушения свойств материала вокруг отверстий 7 и 8, конусных выступов 5 и 6, чта позволяет обеспечить оптимальность демпфирования независимо ат температуры скружающей среды. формул а изобретения

Демпфер по авт„св. М 658338, о тл и ч а ю шийся тем, что, с целью повышения стабильности характеристики демпфирования при изменении температуры, конусные выступы и тело перегородки вокруг драссельных отверстий выполнены из метериала, обладающего эффектом памяти формы, 1317206
