Реферат



Изобретение относится к теплотехнике и .позволяет повысить степень турбулизации потока. В спиральных ребрах 3 внутренней трубы 2 выполнены углубления в виде винтовых прорезей 4. Прорези 4 имеют обратный ребрам 3 проЛиль и противоположное им направление винтовой линии. Число заходов винтовой линии прорезей 4 кратно числу заходов винтовой линии ребер 3. В прорезях 4 могут быть установлены проволочные спирали 5. Это позволяет повысить интенсивность рзботы теплообменника при охлаждении масла за счет увеличения -степени турбулизации потока теплоносителя и интенсификации теплообмена в каналах теплообменника. з.п. ф-лы, 3 ил. Вид Б оа 00 СО Фиг. З N)

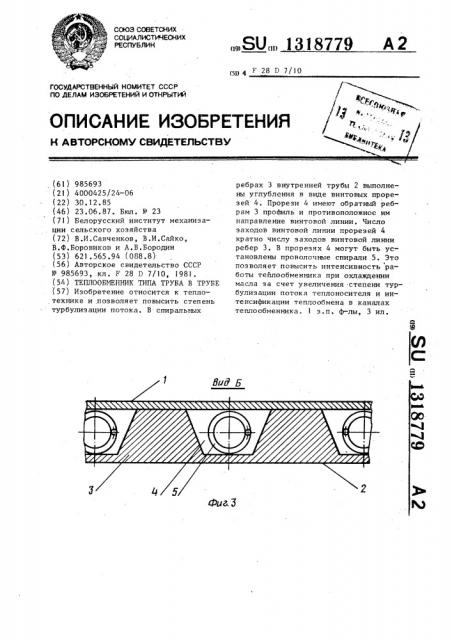

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

< 11 4 Р 28 D 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ, (61) 985693 (21) 4000425/24-06 (22) 30.12.85 (46) 23.06.87. Бюл. Р 23 (71) Белорусский институт механизации сельского хозяйства (72) В.И.Савченков, В.И.Сайко, В.Ф.Боровиков и А.В.Бородин (53) 621.565.94 (088.8) (56) Авторское свидетельство СССР

Р 985693, .кл . F 28 D 7/10, 1981, (54) ТЕПЛООБМЕ11НИК ТИПА ТРУБА В ТРУБЕ (57) Изобретение относится к теплотехнике и позволяет повысить степень турбулизации потока. В спиральных

„„Я0„„1318779 A 2 ребрах 3 внутренней трубы 2 выполнены углубления в виде винтовых прорезей 4. Прорези 4 имеют обратный ребрам 3 профиль и противоположное им направление винтовой линии. Число заходов винтовой линии прорезей 4 кратно числу заходов винтовой линии ребер 3. В прорезях 4 могут быть установлены проволочные спирали 5. Это позволяет повысить интенсивность работы теплообменника при охлаждении масла за счет увеличения степени турбулизации потока теплоносителя и интенсификации теплообмена в каналах теплообменника. l з.п. ф-лы, 3 ил.

t 131

Изобретение относится к теплообменным аппаратам и является усовершенствованием теплообменника, по авт. св. Р 985693.

Цель изобретения — повьш ение степенй турбулизации потока.

На фиг. изображена теплообменная поверхность предлагаемого теплообменника; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 2.

Теплообменник содержит наружную 1 и внутреннюю 2 трубы, последняя из которых снаружи снабжена спиральными ребрами 3, примыкающими к наружной трубе 1. Б ребрах 3 выполнены углубления в виде прорезей 4 по винтовой линии на всю высоту ребер. Прорези имеют обратный ребрам профиль и противоположное им направление винтовой линии. Число заходов винтовой линии прорезей 4 кратно числу заходов винтовой линии ребер 3. В прорезях 4 установлены проволочные спирали 5.

Теплообменник работает следующим образом.

Охлаждающая жидкость омывает наружную поверхность трубы 1 н внутреннюю поверхность трубы 2 ° Теплоноситель масло движется по спиральным каналам, образованным ребрами 3, и ,турбулиэируется эа счет прорезей 4 и установленных в последних проволочных спиралей 5.

Использование изобретения позволит повысить эффективность работы теплообмен ика при охлаждении масла за счет увеличения степени турбулизации потока теплоносителя и интенсификации теплообмена в каналах теплообменного аппарата.

Формул а изобретения

1. Теплообменник типа труба в трубе по авт. св. Р 985á93, о т л и— чающий ся тем,что,сцельМ повью ения степени турбулизации пото20 ка, углубления выполнены в виде винтовых прорезей с профилем, обратным ребрам, и противоположным им направлением винтовой линии, а число заходов винтовой линии прорезей кратно числу заходов винтовой линии ребер.

2. Теплообменник по и. 1, отличающийся тем, что в прорезях дополнительно установлены проволочные спирапи.

1318779

Составитель М.Косоротов

Техред А. Кравчук Корректор M,Äåì÷èê

Редактор И.Горная Заказ 2496/31

Тираж 611 Подписное

BHHHIIH Государственного. комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-.полиграфическое .предприятие, г. Ужгород, ул . Проектная, 4
