Измерительный ртутный зонд

Измерительный ртутный зонд

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для исследования и контроля электрофизических параметров полупроводниковых и диэлектрических материалов и структур на их основе. Цель изобретения - снижение погрешности измерения путем сохранения постоянства контактного пятна. При соприкосновении толкателя 7 с измеряемым образцом 8 втулка 6 посредством мембраны 4 опускается. Ртуть 2 вдавливается в калиброванное отверстие втулки 6 до получения контакта заданной площади с измеряемым образцом 8, определяемой диаметром калибровочного отверстия d. Контактный элемент, частично погружаясь в ртуть 2, выполняет функцию штока, уменьшающего объем чаши. Предложенная компоновка исключает возможность выхода ртути 2 за пределы калиброванного отверстия независимо от изменений усилия прижима образца 8, 1 ил. SS 53

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

2О757 А1 (19) (11) (51) 4 G 01 R 1/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ описАНИЕ ИЗОБРЕТЕНИЯ l.3

К A BTOPCHOMV СВИДЕТЕЛЬСТВУ .4 .

1 (21) 3682210/24-21 (22) 28.11.83 (46) 30.06.87. Бюл. № 24 (71) Государственный научно-исследовательский и проектный институт редtt кометаллической промьппленности Гиредмет" (72) B.È. Петровский, Л.В. Зотов, О..И. Шведова и В.К. Григорьев (53) 621.315.684(088.8) (56) Авторское свидетельство СССР

¹ 860360, кл. С 01 R 1/06, 1983.

Авторское свидетельство СССР № 1287723, кл. Н 01 L 2/66, .1984. (54) ИЗМЕРИТЕЛЬНЫЙ РТУТНЫЙ ЗОНД (57) Изобретение может быть использовано для исследования и контроля электрофизических параметров полупроводниковых и диэлектрических материа— лов и. структур на их основе. Цель изобретения — снижение погрешности измерения путем сохранения постоянства контактного пятна. При соприкосновении толкателя 7 с измеряемым образцом 8 втулка 6 посредством мембраны 4 опускается. Ртуть 2 вдавливается в калиброванное отверстие втулки

6 до получения контакта заданной площади с измеряемым образцом 8, определяемой диаметром калибровочного отверстия d. Контактный элемент, частично погружаясь в ртуть 2, выполняет функцию штока, уменьшающего объем чаши. Предложенная компоновка исключает возможность выхода ртути 2 за пределы калиброванного отверстия ® независимо от изменений усилия прижима образца 8. 1 ил.

Формула изобретения

Составитель Н.Шмелев

Техред М.Ходанич

Корректор В Бутяга

Редактор E.Êîï÷à

Заказ 2656/49

Тираж 730 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

1 132075

Изобретение относится к измерительной технике и может быть использовано в измерительных устройствах для исследования и контроля электрофизических параметров полупроводниковых и диэлектрических материалов и структур на их основе.

Цель изобретения — снижение поI грешности измерения путем сохранения постоянства контактного пятна, что достигается исключением выхода ртути за пределы калиброванного отверстия при измерениях условия контактирования и вибрациях.

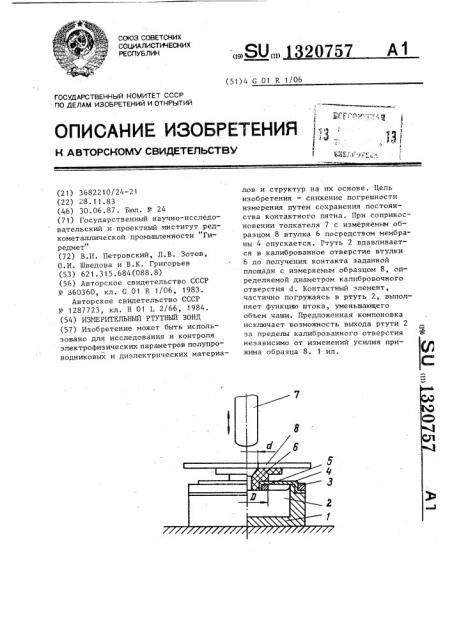

На чертеже изображен измерительный ртутный зонд, общий вид.
