Флюс для пайки и лужения серебряных поверхностей

Флюс для пайки и лужения серебряных поверхностей

Иллюстрации

Показать все

Реферат



Изобретение относится к пайке, в частности к составу флюса для пайки и лужения серебряных поверхностей, Флюс может использоваться при изготовлении изделий радиоэлектронной промышленности. Целью изобретения является повьшение активности, снижение интервала температурной активности флюса и повьшение коррозионной стойкости восстановленной для пайки серебряной поверхности. Флюс содержит компоненты в следующем соотношении, мас.%: Фиосемикарбазида гидрохлорид 6-10; ацетон 60-75; вода - остальное. Тиосемикарбазида гидрохлорид в сочетании с ацетоном образует комплексные соединения. Образующийся в виде тонкой защитной Пленки сульфидноамидно-алкильный комплекс обладает высокой коррозионной стойкостью, предупреждает оксидирование восстановленной серебряной поверхности и обла- . дает высокой способностью к пайке. Усилие на разрьш после пайки через 6 мес составляет 8,9-10,7 кгс/мм. 1 табл. С/)

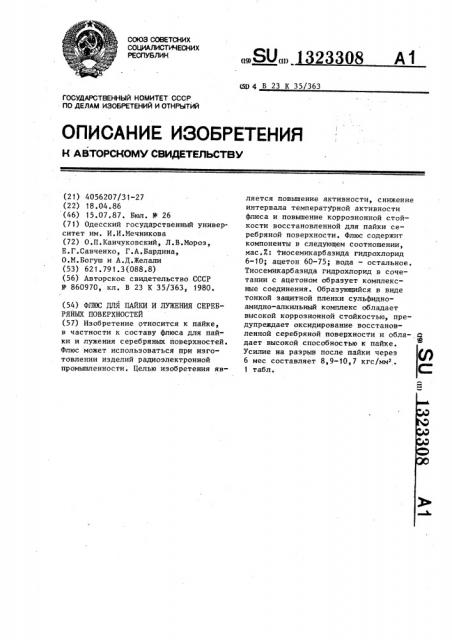

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (50 4 В 23 К 35/363

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4056207/31-27 (22) 18.04.86 (46) 15.07.87. Бюл. В 26 (71) Одесский государственный университет им. И.И.Мечникова (72) О.П.Канчуковский, Л.В.Мороз, Е.Г.Савченко, Г.А.Бардина, О.M.Áîãóø и А.Д.Желали (53) 621. 791. 3 (088. 8) (56) Авторское свидетельство СССР

У 860970, кл. В 23 К 35/363, 1980. (54) ФЛЮС ДЛЯ ПАЙКИ И ЛУЖЕНИЯ СЕРЕБРЯНЫХ ПОВЕРХНОСТЕЙ (57) Изобретение относится к пайке, в частности к составу флюса для пайки и лужения серебряных поверхностей.

Флюс может использоваться при изготовлении изделий радиоэлектронной промышленности. Целью изобретения яв„,SU„„1 23308 А1 ляется повышение активности, снижение интервала температурной активности флюса и повышение коррозионной стойкости восстановленной для пайки серебряной поверхности. Флюс содержит компоненты в следующем соотношении, мас.X: тиосемикарбазида гидрохлорид

6-10; ацетон 60-75; вода — остальное.

Тиосемикарбазида гидрохлорид в сочетании с ацетоном образует комплексные соединения. Образующийся в виде тонкой защитной пленки сульфидноамидно-алкильный комплекс обладает высокой коррозионной стойкостью, предупреждает оксидирование восстановленной серебряной поверхности и обла- о дает высокой способностью к пайке.

Усилие на разрыв после пайки через

6 мес составляет 8,9-10,7 кгс/мм .

1 табл.

1323308 2 становленной серебряной поверхности.

При уменьшении количества тиосемикарбазида гидрохлорида менее 6Х (например, 57) активность флюса снижается, 5 так как комплексообразование происходит медленно, что приводит к неполному восстановлению сильно окисленного серебрянного покрытия и, в связи с этим, поверхность остается неподготовленной к пайке. При увеличении содержания ацетона более 75Х (например, 807) происходит черезмерная подвижность ионов тиосемикарбазида гидрохлорида и их коагуляция, невозможность гидролиза при отмывке водой и ухода соляной кислоты. При уменьшении содержания ацетона менее 60Х (например, 507) активность флюса при комнатной с температуре снижается, повышается температурный интервал активности флюса и не происходит повышение коррозионной стойкости восстановленной для пайки серебряной поверхности.

Примеры выполнения флюса и его свойства представлены в таблице.

Как видно из таблицы, паяные соединения сохраняют высокую прочность в течение длительного времени за счет высокой активности предлагаемого состава при комнатной температуре и высокой коррозионной устойчивости паяных соединений за счет исключения оксидов и остатков флюса на границе раздела серебро — припой.

35 Флюс может использоваться при изготовлении изделий радиоэлектронной промьппленности с применением деталей, имеющих покрытие из серебра с частичной или полной потерей паяемости.

Изобретение относится к пайке, в частности к составам для обработки поверхностей деталей перед пайкой.

Целью изобретения является повыше ние активности, снижение интервала температурной активности флюса и повышение коррозионной стойкости восстановленной для пайки серебряной поверхности.

Флюс содержит компоненты в следую щем соотношении, мас.7:

Тиосемикарбазида гидрохлорид 6-10

Ацетон 60-75

Вода Остальной

Восстановление серебра при комнат ной температуре и повышение коррозионной стойкости восстановленной для пайки серебряной поверхности возможн за счет использования данного флюса, Раствор тиосемикарбазида гидрохлорида NH -С-NH-NH HCl в воде сочетает

S свойства активной составляющей восстановителя и комплексообразователя что объясняется наличием в молекуле нескольких функциональных групп.

В сочетании с ацетоном происходит повышение активности даже при комнат ной температуре за счет появления возможности образования комплексных соединений типа (Ag(SCNH CH ) ) Cl, гидролизующие при отмывке водой поверхности, обработанные в данном со таве. При этом образующаяся соляная кислота остается в промывных водах.

Образующийся в виде тонкой защитной пленки сульфидно-амидно-алкильный комплекс обладает высокой коррозионной стойкостью, предупреждает оксидирование восстановленной серебряной поверхности и обладает высокой способностью к пайке. При температуре пайки комплекс разлагается с образо- 4> ванием металлического серебра и газообразных продуктов: аммиака, азота, углекислого газа и сероводорода, Попутно с восстановлением серебряной поверхности предлагаемый состав очищает ее от жировых и других загрязнений органического происхождения, увеличивая возможность получения высокоразвитой поверхности под пайку.

При увеличении содержания тиосемикарбазида гидрохлорида более 107 (например, 117) и сохранении оптимального количества ацетона наблюдается снижение коррозионной стойкости восФормула изобретения

Флюс для пайки и лужения серебряных поверхностей, содержащий активную составляющую и водноорганический растворитель, отличающийся тем, что, с целью повышения активности, снижения интервала температурной активности флюса и повышения коррозионной стойкости восстановленной для пайки серебряной поверхности, он содержит в качестве активной составляюureA тиосемикарбазида гидрохлорид при следующем соотношении компонентов, мас. :

Тиосемикарбазида гидрохлорид 6-10

Ацетон 60-75

Вода Остальное

1323308 (Ч е (В л (V C0

Я а у

Э w л л ь

C) л (Ч

> — — — » >

m е е

I Q (U х (» л

О> ь

Ю л (Ч О> л л (:>

Х !!

1-. х

О > »

Й л

Ch ь л л (Ч Ch

О>

° »

Ю (» ) (» ) I

>х о

Е

v > х

I»

v о х х О

C) л ь

1 1 (> (о ь

С>

Ф и еь

° » еь

О> л ь л

С>

>х о х х о х о О ь (Ч л ь

1 1 ь ь л ь

К)

С>

° » ь

>Г ь

Ю

C) >х о х

Э

Ф (О хь

Э а

Еь (1

С>

Р о х о х

v о х х х

mЭv

1 йфД

Э

Э (Г1 хь

Э л

Хь (О

° о>

1 л

I— о ы (>х о о й

1 Э х х

Ц о

Е» о о о

v о х х а (U

Я о

I

1

>( л (г <р>

1 (») (Ч

tf о

CQ х о и

>> ) л л - e ь

>О О л (>C> о

Е о ь4

1, I

I (.» >О 4 а о а о

Х (d (d

<б

О о о (Ч (»Ъ (>

1

Ф Э а Е

Р >О

1 1

»

Э

Э (Г1 хь

Э а

Еь х Ф оцэ

Я Х

v o

Х Х (d

Х (б Х

О I

И IC

Я О еох

fAщ х а сО 00 ь

l I- O (d X v m

X X O I(UOgV

5 op х о 1- а

u o.vx о

Х 1

Э х х х

4 ((!

М! 323308

Составитель Л.Абросимова

Редактор Э.Слиган Техред И.Попович Корректор Л.Пилипенко

Заказ 2908/16 Тираж 975 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðoä, ул.Проектная, 4
