Устройство для шлифования наружных цилиндрических поверхностей

Устройство для шлифования наружных цилиндрических поверхностей

Иллюстрации

Показать все

Реферат

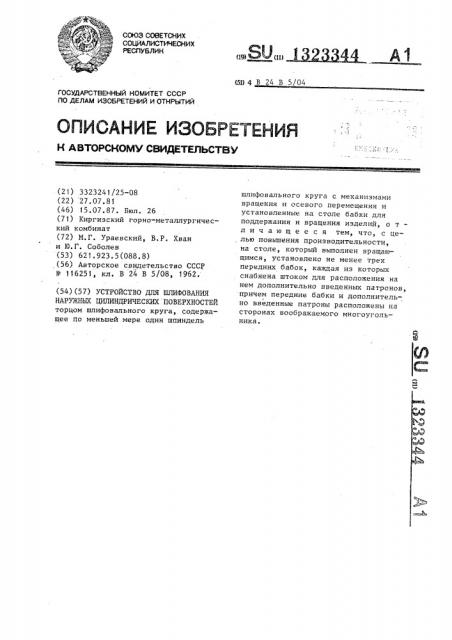

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 24 В 5/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3323241/25-08 (22) 27.07.81 (46) 15.07.87. Бюл. 26 (71) Киргизский горно-металлургический комбинат (72) M.Г. Ураевский, В,P. Хван и Ю.Г. Соболев (53) 621.923.5(088.8) (56) Авторское свидетельство СССР

9 116251, кл. В 24 В 5/08, 1962. (54) (57) УСТРОЙСТВО ДЛЯ ШЛИФОВАНИЯ

НАРУЖНЫХ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ торцом шлифовального круга, содержащее по меньшей мере один шпиндель шлифоыального круга с механизмами вращения и осевого перемещения и установленные на столе бабки для поддержания и вращения изделий, о тл и ч а ю щ е е с я тем, что, с це, лью повышения производительности, на столе, который выполнен вращающимся, установлено не менее трех передних бабок, каждая из которых снабжена штоком для расположения на нем дополнительно введенных патронов, причем передние бабки и дополнительно введенные патроны расположены на сторонах воображаемого многоугольника.

1323344 2

Изобретение относится к обработке изделий из различных материалов, в том числе полупроводниковых.

Известны устройства для шлифования наружных цилиндрических поверхностей торцом шлифовального круга, содержащее шпиндель шлифовального круга с механизмами вращения и осевого перемещения, и установленные на столе центровые или патропные бабки для поддержания и вращения изделий.

Известное устройство предназначено для обработки только одной заготовки.

Цель изобретения — повышение производительности обработки.

Для достижения поставленной цели на столе, который выполнен вращающимся, установлено не менее трех центровых или патронных передних бабок, каждая из которых снабжена штоком для расположения на нем заднего центра или патрона, причем передние и задние центры патроны расположены на сторонах вооображаемого правиль25 ного многоугольника.

На фиг. 1 представлено устройство, разрез; на фиг. 2 — то же, вид сверху.

Предлагаемое устройство содержит станину i, на ко" îðîé установлена ведущая шестерня 2, кронштейн 3, шпин.дель 4 инструмента 5 с приводом 6 и приводом осевого перемещения, выполненным, например, в виде винтового соединения с гайкой 7, стол 8. На столе установлены бабки 9, в кожухе 35 которых установлен ведущий вал 10 с ведомой шестерней 11 и ведущей шестер" ней 12, Кроме того, устройство содержит ведомый вал 13 с ведомой шестерней патроном 15. В корпусе бабки установлен шток 16 патрона 17, при этом шток

16 имеет возможность перемещения и фиксируется, например, болтами 18. Между патронами 15 и 17 закреплена заготовка 19, например, с помощью приклеенных бобышек 21 и 20. Стол 8 снабжен приводом 22 вращения .

Предлагаемый станок работает следующим образом.

Гайкой 7 поднимают шпиндель 4 с инструментом 5. Болтами 18 освобождают шток 16 и патрон 17 отводят.

Заготовку 19 с приклеенными бобышками 20 и 21 устанавливают и зажимают между патронами 15 и 17 и фиксируют болтами 18. Включают привод 22, стол приходит во вращение, а ведомая шестерня 11, обегая ведущую шестерню 2, приводит во вращение ведущий вал 10, который через ведущую шестерню 12 и ведомую шестерню 14, вал 13 и патрон 15 приводит во вращение заготовку 19. Приводом б включают вращение шпинделя 4 с инструментом 5. Придавая осевое перемещение шпинделю 4, обрабатывают заготовки 19 по боковой поверхности, Заготовки обрабатываются за счет ьращения как вокруг своей оси, так и вокруг оси вращения стола.

Преимущество предлагаемого устройства заключается в обеспечении возможности обработки нескольких заготовок и в исключении задней бабки за счет установки штока в корпусе передней бабки.

Предлагаемое устройство позволяет значительно повысить производительность обработки.

1323344 фм1

Составитель М. Водяницкая

Техред А.Кравчук Корректор В. Бутяга

Редактор Л. Повхай

Заказ 2912/18 Тираж 715 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
