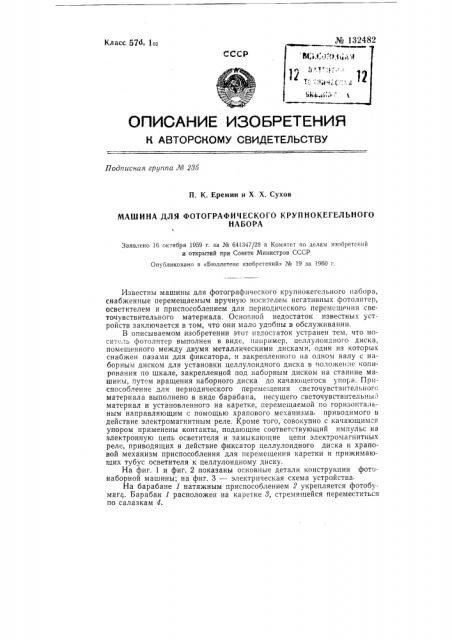

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 235

П. К, Еремин и Х. Х. Сухов

МАШИНА ДЛЯ ФОТОГРАФИЧЕСКОГО КРУПНОКЕГЕЛЬНОГО

НАБОРА

Заявлено 16 октября 1969 r. за № 641347/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 19 за 1960 г.

Известны машины для фотографического крупнокегельного набора, снабженные перемещаемым вручную носителем негативных фотолитер, осветителем и приспособлением для периодического перемещения светочувствительного материала. Основной недостаток известнь<х устройств заключается в том, что они мало удобны в обслуживании.

В описываемом изобретении этот недостаток устранен тем, что носитель фотолитер выполнен в виде, например, целлулоидного диска, помещенного между двумя металлическими дисками, один из которых снабжен пазами для фиксатора, и закрепленного на одном валу с наборным диском для установки целлулоидного диска в положен-<е копирования по шкале, закрепленной под наборным диском на станине маlIIHYbI, путем вращения наборного диска до качаю<цегося упора. Приспособление для периодического перемещения светочувствительног<; материала выполнено в виде барабана, несущего светочувствительны . материал и установленного на каретке, перемещаемой по горизонтальным направляющим с помощью храпового механизма, приводимого в действие электромагнитным реле. Кроме того, совокупно с качающимся упором применены контакты, подающие соответствующий импульс на электронную цепь осветителя и замыкающие цепи электромагнитных реле, приводящих в действие фиксатор целлулоидного диска и храповой механизм приспособления для перемещения каретки и прижимающих тубус осветителя к целлулоидному диску.

На фиг. 1 и фиг. 2 показаны основные детали конструкции фотонаборной машины; на фиг. 3 — электрическая схема устройства.

На барабане 1 натяжным приспособлением 2 укрепляется фотобумага. Барабан 1 расположен на каретке 8, стремящейся переместитьсч по салазкам 4. № 13248о наборным диском на станине машины, путем вращения наборного диска до качающегося упора.

2. Машина по п. 1, отл и ч аю щ а я ся тем, что приспособление для периодического перемещения светочувствительного материала выполнено в виде барабана, несущего светочувствительный материал 1i установленного на каретке, перемещаемой по горизонтальным направляющим с помощью храпового механизма, приводимого в действие электромагнитным реле.

3. Машина по пп, 1 и 2, отличаю ща я ся тем, что совокупно," качающимся упором применены контакты, подающие соответствующп импульс на электронную цепь осветителя и замыкающие цепи электромагнитных реле, приводящих в действие фиксатор целлулоидного диска и храповой механизм приспособления для перемещения каретки и прижимающих тубус осветителя к целлулоидному диску. № 132482
