Изобретение относится к машиностроению и может быть использовано для накопления и выдачи деталей при их обработке. Целью изобретения является расширение технологических возможностей устройства за счет обеспечения накопления и выдачи пластмассовых деталей типа фланцев, имеющих облой на торцах и не поддающихся транспортировке качением. Для этого детали (Д) по подающему лотку поступают на вращающийся диск 7 верхнего яруса и -С помощью спиральных направляющих 3- транспортируются на вращающийся диск 8 и далее по криволинейной направляющей и гравитационному лотку 12 - на нижележащий ярус и т.д. По мере заполнения устройства Д соз- . да,ется их подпор, Д начинают проскальзывать по вращающимся дискам 7 и 8 и после его заполнения привод 9 переключается на меньшую скорость выдачи . 4 ил. б (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„! 337234 А1 (51) 4 В 23 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТНЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3959439/25-08 (22) 02.10.85 (46) 15.09.87. Бюл, 34 (71) Производственное объединение

"Уралмаш" (72) Н .Н. Деревянко и Г.К, Флейшгауэр (53) 62-229.6(088.8) (56) Авторское свидетельство СССР

¹ 1169895, кл. В 23 Q 7/10, 1982. (54) МНОГОЯРУСНЫЙ МАГАЗИН-НАКОПИТЕЛЬ (57) Изобретение относится к машиностроению и может быть использовано для накопления и выпачи деталей при их обработке, Целью изобретения является .расширение технологических возможностей устройства за счет обеспечения накопления и выдачи пластмассовых деталей типа фланцев, имеющих облой на торцах и не поддающихся транспортировке качением. Для этого детали (Д) по подающему лотку поступают на вращающийся диск 7 верхнего яруса и -с помощью спиральных направляющих 3. транспортируются на вращающийся диск 8 и далее по криволинейной направляющей и гравитационному лотку 12 — на нижележащий ярус и т.д, По мере заполнения устройства Д соз- . дается их подпор, Д начинают проскальзывать по вращающимся дискам 7 и 8 и после его заполнения привод 9 переключается на меньшую скорость выдачи. 4 ил.

1 133723

Изобретение относится к машиностроению и может быть использовано для накопления и выдачи деталей при их обработке ° (Целью изобретения является расширение технологических возможностей устройства за счет обеспечения накопления и выдачи пластмассовых деталей типа фланцев, имеющих облой на торцах 1 и не поддающихся транспортировке качением.

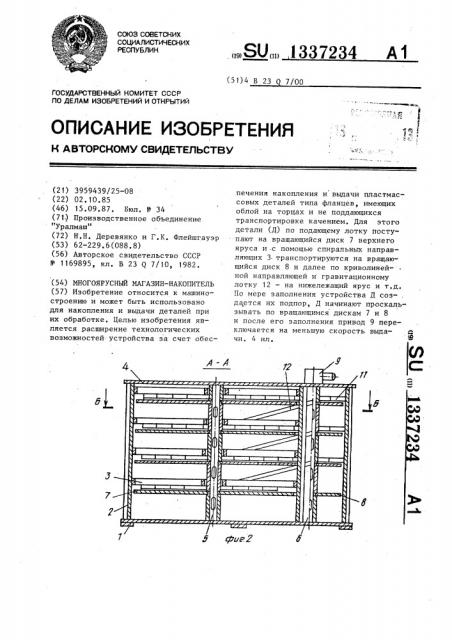

На фиг. 1 схематически изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг.4 — разрез В-В на фиг. 3, Устройство содержит основание 1, стойки 2, на которых неподвижно закреплены спиральные направляющие 3, и крышку 4, В основании 1 и крышке 4 закреплены концы вертикальных валов

5 и 6, на которых жестко насажены диски 7 и 8, приводимые во вращение двухскоростным приводом 9, Передача вращения от дисков 7 к дискам 8 осуществляется зубчатой передачей, зубья которой выполнены на самих дисках нижнего яруса.

Загрузка устройства пластмассовыми деталями типа фланцев, имеющими облой на торцах, производится по подающему лотку 10, соединенному с начальным участком спиральных направляющих 3 верхнего яруса у центра диска 7. Каждый ярус, кроме нижнего, снабжен криволинейной направляющей

11, размещенной над диском 8 и установленной с возможностью сопряжения одним концом с выходным участком спи40 ральных направляющих 3, а другим концом посредством гравитационного лотка

12, размещейного с возможностью сопряжения — с начальным участком спиральных направляющих последующего

45 яруса.

Выгрузка деталей производится по отводящему лотку 13, соединенному с выходным участком спиральных направ4 2 ляющих 3 нижнего яруса у периферии диска 7.

Устройство работает следующим образом.

Загрузка устройства деталями производится при переключении привода 9 на большую скорость. Детали по подающему лотку 10 поступают на вращающийся диск 7 верхнего яруса и с помощью спиральных направляющих 3 транспортируются на вращающийся диск 8 и далее 1то криволинейной направляющей 11 и гравитационному лотку 12 на нижележащий ярус и т.д. По мере заполнения устройства деталями создается их подпор, детали начинают проекальзывать по вращающимся дискам 7 и 8, а после

его заполнения привод 9 переключается на меньшую скорость выдачи. формула и з обретения

Многоярусный магазин-накопитель, каждый ярус которого выполнен в виде вращающихся дисков, над которыми установлены спиральные направляющие,припричем последующие ярусы соединены с предыдущими посредством гравитационных лотков, один конец которых соединен с начальным участком спиральных направляющих последнего яруса,о т— л и ч а ю шийся тем, что, с целью расширения технологических возможностей устройства, каждый ярус снабжен дополнительным диском, установленным с возможностью вращения в направлении, противоположном вращению основного диска, причем торцовая поверхность дополнительного диска расположена в одной плоскости с торцовой поверхностью основного диска соответствующего яруса, а над дополнительным диском размещена дополнительно введенная криволинейная направляющая, установленная одним концом с воэможностью соединения с выходным участком спиральных направляющих соответствующего яруса, а другим концом — с гравитационным лотком, при этом оси дисков расположены вертикально.

1337234 б-б

1337234
