Автоматический микродозатор газа непрерывного действия

Автоматический микродозатор газа непрерывного действия

Иллюстрации

Показать все

Реферат



Изобретение относится к дозирующим устройствам непрерывного действия и может быть использовано для микродозирования газообразных веществ в химической и других отраслях промышленности . Цель изобретения - повыщение качества регулирования путем увеличения быстродействия и устойчивости . Для этого автоматический микродозатор газа непрерывного действия содержит расходомер 1, установленный в газовой магистрали 2, преобразователь 3 частоты в код, цифровой коммутатор 4, цифровой задатчик 5, элементы ИЛИ 6-9, элементы И 10, блок 11 управления, шаговый двигатель 12 с редуктором 13 и винтовой дроссель 14. Изобретение позволяет улучшить переходные характеристики регулирования и повысить быстродействие микродозатора . 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G 05 D 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 I ) 4041612/24-24 (22) 28.01.86 (46) 23.09.87. Бюл. ¹ 35 (71) Институт теоретических проблем химической технологии АН АЗССР и

Специальное конструкторское бюро

"Теллур" АН УЗССР (72) Т.Н.Шахтахтинский, P.M,Êàñèìîâ, И.Г.Алиев, А.Л.Койфман и Э.M.Ìàìåäoâ (53) 532. 14 (088.8) (54) АВТОМАТИЧЕСКИЙ ?ИКРОДОЗАТОР

ГАЗА НЕПРЕРЫВНОГО ДЕЙСТВИЯ . (57) Изобретение относится к дозирующим устройствам непрерывного действия и может быть использовано для микродозирования газообразных веществ

„„SU„„ I9505 А1 в химической и других отраслях про мышленности. Цель изобретения — повышение качества регулирования путем увеличения быстродействия и устойчивости. Для этого автоматический микродозатор газа непрерывного действия содержит расходомер 1, установленный в газовой магистрали 2, преобразователь 3 частоты в код, цифровой коммутатор 4, цифровой эадатчик 5, элементы ИЛИ 6-9, элементы И 10, блок

11 управления, шаговый двигатель 12 с редуктором 13 и винтовой дроссель

14. Изобретение позволяет улучшить переходные характеристики регулирования и повысить быстродействие микродозатора. 2 ил, 1339505 2

Изобретение относится к дозирующим устройст»лм непрсры»ногo действия и может быть испоггьзо»агго;тля микродозирования глзообрязньгх вещест» » химической и других отраслях промып;— ленности.

Цель изобретения — повыше»ие клчества регулиpotrлния путем увеличения быстродействия и устойчивости.

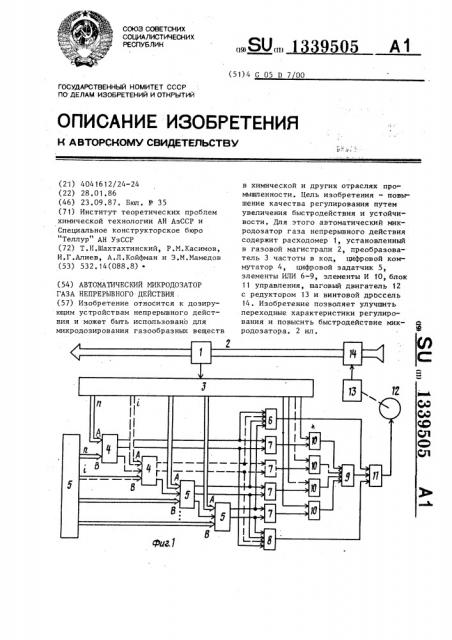

На фиг. 1 показана структурная схема микродозлторл; нл фиг. 2 принципиалг няя схема преобразователя частоты в код.

Автоматический микродозлтор глзя непрерывного дейст»ия содержит рлсходомер 1, установленный в газо»ой магистрали 2, преобразователь 3 частоты в код, цггфрогнге комплраторы 4, цйфровой задатчик 5, элементы ИЛИ 6-9, элементы

И 10, блок 11 упрлвления, шаговый двигатель 12, редуктор 13 и винтовой дроссель 14.

Преобразователь 3 содержит г енерлтор 15 импульсов, делитель 16, элемент НЕ 17, элементы И 18 и 19 и счетчик 20 импульсов.

Микродозатор работает следующим образом.

Расходомер 1 формирует госледовятельность электрических им пульсов, частота которых линейно зависит от расхода газа. Преобразователь 3 преобразует частоту поступления этих импульсов в n — разрядный двоично-десятичный код. Код каждого разряда поступает на вход А комплратора 4, на гзход В которого поступает код соответствующего разряда с выхода злдатчика 5.Сравнение кодов происходит поразрядно от старших разрядов к младшим (n — старший разряд) за счет того, что входы компараторов более младших рлзрядогз блокированы сигналом логического 0 с третьих выходов "Равно Ko trtapaTopoB более старших разрядов. Работа данного компаратора 4 ггрогггсхоггит в том случае, когда во всех старших разрядах коды с выходов преобразователя 3 и эадатчика 5 рлв ы и на их выходах

Равно сформирован сигнал логической 1 .

Первые выходы "Болыпе всех компараторов 4 поступают на элемент

ИЛИ 6, а вторые выходы "Меньше" всех компаряторов 4 поступают на элемент KIII 8 и далее на входы блока 11, опрсд ляя тсм самым напра»ление врлще»ия д»иглте я 12. При

Ir

1 г1

?5

45 наличии сиг илло» "Больше" или "Меньttte" нл выходах комплрлторл 4 старшего разряда эти сигналы проходят через элемент ИЛИ 7 и поступают на один из входов элемента И 10. Нл второй вход этого элемента поступает с.амый высокочастотный сигнал f„, который, пройдя через элемент ИЛИ 9, поступает на вход блока 11 и определяет скорость вращения двигателя 12.

Если на третьем выходе "Равно компаратора 4 формируется сигнал, то частота f, перестает поступать на вход блока 11 и в работу включается комплратор 4 следующего более младшего разряда, на выходах которогo появляется сигнал "Больше" или

"Меньше, Зти сигналы поступают через элемент ИЛИ 7 на один из входов элемента И 10, на второй вход которого поступает сигнал f<, более низкочастотный, чем fr. Аналогично сигналы других частот поступают на блок 11, определяя частоту вращения двигателя 12.

Сиг нагtbr f, f. z, f „формируются на выходе делителя 16, который соединен с генеряторолг 15 ° С самого старшего разряда делителя 16 поступают на один из входов элемента И 18 времязадающие импульсы, длительность которых определяет время счета импульсов с выхода расходомера 1. Счет этих импульсов происходит в счетчике

20, на выходах которого формируются параллельные двоично-десятичные коды разрядов, пропорциональные текущему значению расхода газа. Непосредственно перед началом счета счетчик 20 устанавливается в нулевое состояние сигHaJIOM с выхода элемента И 19.

Таким образом, в зависимости от знака рассогласования, определяющего направление вращения, и от величины рассогласования, определяющего скорость вращения, двигатель 12 через редуктор 13 осуществляет через винтовой дроссель 14 микродозирование газа.

Предлагаемое изобретение позволяет улучшить переходные характеристики регулирования и повысить быстродействие мггкродозатора.

Формула и зобр ет ения

Автоматический микродозатор газа непрерывного действия, содержащий

9505 импульсов, подключенного счетным входом к выходу первого элемента И, второй вход которого является входом преобразователя, разрядные выходы счетчика импульсов являются соответствующими разрядными выходами преобразователя, а разрядные выходы делителя являются соответствующими выходами преобразователя и подключены к первым входам соответствующих

N элементов И, подключенных выходами к соответствующим входам (N+3)-го элемента ИЛИ, соединенного выходом с управляющим входом блока управления, вторые входы N элементов И соединены с выходами соответствующих элементов ИЛИ, первые и вторые входы которых подключены соответственно к к 10

Фиг.2

Составитель В. Прямицын

Редактор В. Петраш Техред М.Ходанич Корректор M. Демчик

Заказ 4218/36 Тираж 863 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з

133 расходомер, расположенный в газовой магистрали, винтовой дроссель с редуктором, герметично установленный в газовую магистраль, причем редуктор связан с шаговым двигателем, а также содержащий цифровой задатчик, цифровые компараторы по числу разрядов цифрового задатчика, блок управления, подключенный выходом к входу шагового двигателя, и преобразователь частоты в код, подключенный входом к выходу расходомера, а разрядными выходами — к первым входам соответствующих цифровых компараторов, вторые входы которых соединены с соответствующими выходами цифрово го задатчика, отличающийся тем, что, с целью повышения качества регулирования путем увеличения быстродействия и устойчивости, в устройство введены N элементов И по числу разрядов цифрового задатчика и N+3 элементов ИЛИ, преобразователь частоты в код содержит последовательно соединенные ганератор импульсов, делитель и первый элемент И, а также счетчик импульсов и последовательно соединенные элемент НЕ, подключенный входом к выходу делителя, и второй элемент И, соединенный вторым входом с выходом младшего разряда делителя, а выходом — с входом сброса счетчика

?p первым и вторым выходам соответствующих цифровых компараторов, входы (N+1)-го элемента ИЛИ соединены с первыми выходами соответствующих цифровых компараторов, а выход — с

?5 входом реверса блока управления, выход (N+2) — го элемента ИЛИ соединен с прямым входом блока управления, а входы — с вторыми выходами соответствующих цифровых компараторов, треЗд тьи выходы каждого цифрового компаратора, кроме последнего, соединены с. третьим входом последующего цифрового компаратора.
