Изобретение относится к таре, в частности к таре для предметов цилиндрической формы с коническим основанием, например бункерных кормушек для птицы. Целью изобретения является повьшение удобства пользования . Ц.оддон содержит основание 1, выполненное в виде каркаса с формой равноугольного разностороннего восьмиугольника с настилом из параллельных стержней, образующих фиксаторы для конического основания предметов 4. По периметру основания 1 установлены стойки 5, образующие боковое ограждение. Стойки 5 соединены в верхней части перемычками 6. Коаксиально боковому ограждению на основании 1 установлены вертикальные стойки 8, образуюище держатели штабеля изделий. 2 ил. (Л -Z $ -5 6 6 00 35 ел о

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (511 4 В 65 D 85/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHGIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3939768/30-13 (22) 07.08,85 (46) 23.10,87. Бюл. У 39 (71) Одесский специализированный трест птицефабрик и птицесЬвхозов нОдессптицепром" (72) О.Н. Шеховцов, Ю.M. Петрухин, И,А. Сенник и Н.И. Колтыков (53) 621.869.82(088,8) (56) Авторское свидетельство СССР

Ф 806548, кл. В 65 D 85/04, 1979.

Авторское свидетельство СССР

М 979227, кл, В 65 П 19/00, 1981. (54) ПОДДОН ДЛЯ ШТАБЕЛЯ ПРЕДМЕТОВ

ЦИЛИНДРИЧЕСКОЙ ФОРМЫ С КОНИЧЕСКИМ

ОСНОВАНИЕМ (57) Изобретение относится к таре, в частности к таре для предметов цилиндрической формы с коническим основанием, например бункерных кормушек для птицы. Целью изобретения является повышение удобства пользования. Поддон содержит основание 1, выполненное в виде каркаса с формой равноугольного разностороннего восьмиугольника с настилом из параллельных стержней, образующих фиксаторы для конического основания предметов

4, По периметру основания 1 установлены стойки 5, образующие боковое ограждение. Стойки 5 соединены в верхней части перемычками 6, Коаксиально боковому ограждению на основании 1 установлены вертикальные стойки 8, образующие держатели штабеля изделий. 2 ил.

1346500

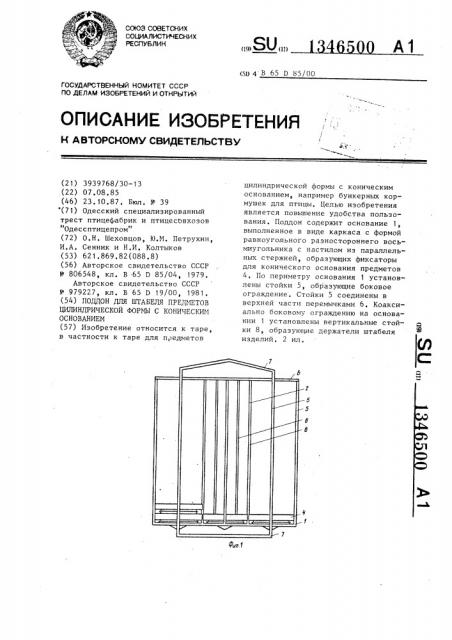

Изобретение относится к таре, в частности к таре для предметов цилиндрической формы с коническим основанием, например, бункерных кормушек для птицы, Целью изобретения является повышение удобства пользования, На фиг. 1 изображена тара для штабеля предметов цилиндрической формы с коническим основанием, вид сбоку, на фиг. 2 — то же, вид сверху, Поддон для штабеля предметов цилиндрической формы с коническим основанием содержит основание 1, выполненное в виде каркаса 2 в виде равноугольного разностороннего восьмиугольника с настилом иэ параллельных стержней 3, образующих фиксаторы для конического основания предметов

4. По периметру основания 1 установлены стойки 5, образующие боковое ограждение, Стойки 5 размещены так, что центр каждого ряда изделий располагается напротив них. Стойки 5 соединены в верхней части перемычками 6, при этом крайние стойки вдоль одной из пар параллельных сторон основания

1 выполнены выступающими в нижней части под основание 1, а в верхней части — за перемычки 6 и соединены между собой жесткими связями 7. Коаксиально боковому ограждению на основании 1 установлены вертикальные стойки 8, образующие держатели штабеля изделий, При использовании поддона для штабеля предметов цилиндрической формы с коническим основанием установку предметов на поддон осуществляют подачей сверху либо через промежутки между стойками 5. Нижний ряд предметов 4 устанавливают коническими основаниями в промежутки между стержнями 3, Последующие предметы вводят коническими основаниями в конические. выемки предметов предыдущего ряда.

Санитарную или другую обработку предметов, расположенных на поддоне,. .> осуществляют введением его в емкость с соответствующим раствором.

Поддон обеспечивает рациональное размещение предметов за счет формы основания, надежную фиксацию предметов, предотвращает механическое их повреждение, а также позволяет осуществить различную технологическую обработку, например санитарную, предметов, размещенных на поддоне, что повышает удобство пользования поддоном, Формула и э обре т е н и я

Поддон для штабеля предметов цилиндрической формы с коническим основанием, содержащий основание с фик25 саторами, держатели штабеля изделий и боковое ограждение, о т л и ч а юшийся тем, что, с целью повышения удобства пользования, основание выполнено в виде каркаса с форЗо мой равноугольного разностороннего восьмиугольника с настилом из параллельных стержней, образующих фикса- торы,. боковое ограждение образовано стойками, расположенными по периметру основания для установки центра

35 каждого ряда изделий напротив стойки и соединенными в верхней части перемычками, при этом крайние стойки вдоль одной иэ пар параллельных сторон основания выполнены выступаю,щими в нижней части под основание, а в верхней части — за перемычки и соединены между собой жесткими связями, причем держатели штабеля иэделий образованы вертикальными стойка45 ми, расположенными на основании коаксиально боковому ограждению, 1346500
