Изобретение относится к машиностроению , в частности к дисковьм фрикционным муфтам, и может быть использовано в транспортных и других машинах. Целью изобретения является улучшение эксплуатационных характеристик путем стабилизации передаваемого момента и уменьшения осевых размеров. Для этого фрикционная муфта содержит стальные ведущие 5, а также ведомые 3 и 4 диски (Д) соответственно из стали и металлокерамики . Д 4, имеющие большее значение предельно допустимых давлений,расположены ближе к нажимному Д 7, чем ДЗ,имеющие меньшее значение предельно допустимых давлений. При работе муфты происходит рациональное перераспределение работы буксования между парами трения, образуемыми Д 3 и 4. При малых и средних давлениях работа трения воспринимается Д 3 и 5, при максимальных - Д 4 и 5. В результате исключается схватывание стальных Д 3 и 5 и увеличивается срок службы муфты. 2 ил. е сл fpus-l
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) (11) 4 7g А1
П 8 (51) 4
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3866741/31-27 (22) 11.03.85 (46) 23. 10.87. Бюл. № 39 (71) Ленинградский государственный педагогический институт им. А.И. Герцена (72) В.Ф. Дергачев, В,М. Жучков и В,С, Фанталов (53) 621.825.54(088.8) (56) Авторское свидетельство СССР № 872851, кл. F 16 D 13/64, 1979. (54) ФРИКЦИОННАЯ МНОГОДИСКОВАЯ МУФТА (57) Изобретение относится к машиностроению, в частности к дисковым фрикционным муфтам, и может быть использовано в транспортных и других машинах. Целью изобретения является улучшение эксплуатационных характеристик путем стабилизации передаваемого момента и уменьшения осевых размеров. Для этого фрикционная муфта содержит стальные ведущие 5, а также ведомые 3 и 4 диски (Д) соответственно из стали и металлокерамики. Д 4, имеющие большее значение предельно допустимых давлений, расположены ближе к нажимному Д 7, чем Д 3, имеющие меньшее значение предельно допуcTHMbIx давлений, При работе муфты происходит рациональное перераспределение работы буксования между парами трения, образуемыми Д 3 и 4, При малых и средних давлениях работа трения воспринимается Д 3 и 5, при максимальных — Д 4 и 5. В результате исключается схватывание стальных
Д 3 и 5 и увеличивается срок службы муфты. 2 ил.
134б879
Изобретение относится к машиностроению, в частности, к дисковым фрикционным муфтам, и может быть использовано в транспортных и других машинах.
Цель изобретения — улучшение. эксплуатационных характеристик и повьппение долговечности путем стабилизации передаваемого момента и уменьшения осевых размеров..

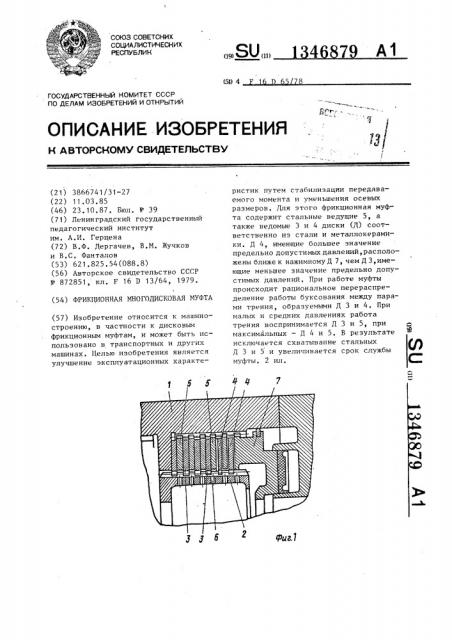

На фиг. 1 приведена фрикционная муфта с размещеййем пар трения с разными предельно допустимыми удельными давлениями, общий вид; на фиг. 2 — график зависимости отношения силы, действующей на произвольные диски, к силе, действующей на нажимной диск, от номера пары поверхности трения.
Фрикционная муфта аодержит ведущий 1 и ведомый 2 барабаны. Ведомые фрикционные диски с высокими предельно допустимыми значениями удельных давлений 3 и с более низкими 4, ведущие диски 5 и каналы 6 для подвода масла. Диски 3 могут быть выполнены, например, из металла, а диски 4 — из металлокерамики, Выбор металлокерамических дисков
4, образующих пару трения "Сталь по металлокерамике" с дисками 5, определяется по распределению удельных давлений по ширине пакета дисков., 3 — 5. За счет того, что при малых удельных давлениях в основном работают пары трения 1 Сталь по стали", образованные дисками З,и 5, а при высоких — пары "Сталь по металлокерамике", образованные дисками 5 и 4 стабилизируется коэффициент трения скольжения и повышается износостойкость пакета дисков 3 — 5.
Диски 4, образующие с дисками 5 пару Сталь по керамике", имеющую более высокие предельно допустимые значения удельных давлений, размещены ближе к нажимному диску 7, чем диски 3.
Муфта работает следующим образом.
При включении фрикционного узла происходит выборка свободного осево35
5
ro зазора между сопряженными ведомыми 3 и 4 и ведущими 5 дисками до момента их контактирования. При взаимодействии пар трения Сталь по стали" дисков 3 и 5, пар трения
"Сталь по металлокерамике" дисков
4 и 5, не склонных к схватыванию, происходит рациональное перераспределение работы буксования между парами трения с большими предельно допустимыми удельными давлениями и меньшими пропорционально их коэффициентам трения и удельным давлениям, действующим на них. Причем при малых и средних удельных давлениях работа трения в основном воспринИмается парами трения 1Сталь по стали" дисков 3 и 5, а при максимальных — 1Сталь по металлокерамике" дисков 4 и 5.
Таким образом, каждая пара трения работает в свойственном для нее нагруэочном режиме.
В результате частично, а иногда и полностью исключается схватывание стальных дисков, осуществляется уверенная разводка ведомых и ведущих дисков 3 — 5 при выключении фрикционного узла, повьппается износостойкость обеих пар трения, стабилизируI ,ются фрикционные характеристики узла в целом.
Формула изобретения
Фрикционная многодисковая муфта, содержащая ведущие и ведомые барабаны, ведущие и ведомые фрикционные диски с различными друг от друга фрикционными характеристиками и нажимной диск, отличающаяся тем, что, с целью улучшения эксплуатационных характеристик путем стабилизации передаваемого момента, уменьшения осевых размеров и повьппения долговечности, по крайней мере один иэ фрикционных дисков, расположенный со стороны нажимного диска, выполнен из материала с большим значением предельно допустимых удельных давлений, чем у остальных дисков.
