Реферат



Изобретение относится к машиностроению и может быть использовано в приводах транспортных и других машин для автоматического бесступенчатого изменения скорости вращения ведомого вала в зависимости от нагрузки на нем и позволяет повысить надежность и расширить диапазон передаваемых скоростей. Замыкающее устройство выполнено в виде торцового храпового колеса 7, жестко закрепленного на корпусе 1 соосно йедомому валу 3, и собачки 6, установленной на свободном конце упругой пластины 4. При вращении ведущего вала 2 вместе с поводком 8 ролик 9 вступает в зацепление с упругой пластиной 4 и деформирует ее до величины угла «i . После этого контакт ролика 9 с пластиной 4 прерывается. Движению ппастины 4 в обратную сторону препятствует собачка 6 и храповое колесо 7, Ролик 9, продолжая движение, входит в зацепление со следующей упругой пластиной 4 и так далее. Одновременно с этим ранее деформированные пластины 4 отдают свою потенциальную энергию ведомому валу 3. 2 ил. S (Л Й«/

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1.:э0 1 52125 (58 4 F 16 Н 33/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3991487/25-28 (22) 23.12.85 (46) 15.11.87. Бюл. № 42 (71) Владимирский политехнический институт (72) M.Е.Блинников (53) 621.8.032.3 (088.8) (56) Авторское свидетельство СССР

¹ 381836, кл. F 16 Н 33,00, 1970. (54) ПЕРЕДАЧА (57) Изобретение относится к машиностроению и может быть использовано в приводах транспортных и других машин для автоматического бесступенчатого изменения скорости вращения ведомого вала в зависимости от нагрузки на нем и позволяет повысить надежность и расширить диапазон передаваемых скоростей, Замыкающее уст- ройство выполнено в виде торцового храпового колеса 7, жестко закрепленного на корпусе 1 соосно ведомому валу 3, и собачки 6, установленной на свободном конце упругой пластины

4. При вращении ведущего вала 2 вместе с поводком 8 ролик 9 вступает в зацепление с упругой пластиной 4 и деформирует ее до величины угла °

После этого контакт ролика 9 с пластиной 4 прерывается. Движению пластины 4 в обратную сторону препятствует собачка 6 и храповое колесо 7. Ролик

9, продолжая движение, входит в зацепление со следующей упругой пластиной 4 и так далее. Одновременно а с этим ранее деформированные пластины 4 отдают свою потенциальную энергию ведомому валу Э. 2 ил.

С:

1352125

Изобретение относится к машиностроению и может быть использовано в приводах транспортных и других машин для автоматического бесступенчатого изменения скорости вращения ведомого . вала в зависимости от нагрузки на нем.

Цель. изобретения — повышение надежности и. расширение диапазона пере- 10 даваемых скоростей путем выполнения замыкающего устройства в виде торцового храпового зацепления.

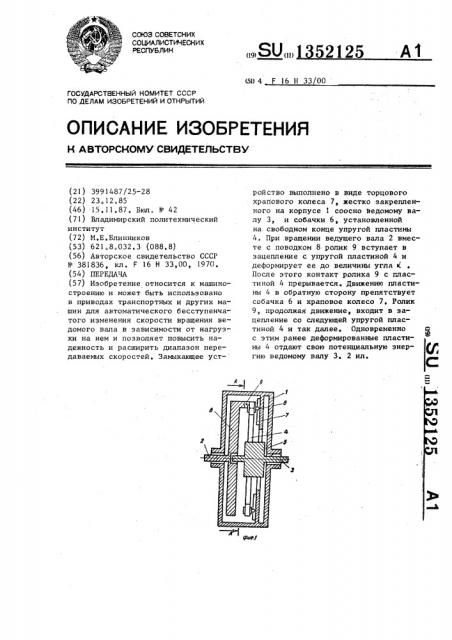

На фиг,1 изображена предлагаемая передача; на фиг,2 — сечение А-А 15 на фиг.1.

Передача содержит корпус 1, в котором установлены соосные ведущий

2 и ведомый 3 валы. Упругие пластины

4 одним концом закреплены на ступице 20

5 ведомого вала 3. На другом конце каждой упругой пластины 4 закреплена собачка 6, предназначенная для взаимодействия с торцовым храповым колесом 7. Храповое колесо 7 жестко закреплено на корпусе 1 соосно ведомому валу 3 ° Поводок 8 с роликом 9 жестко закреплен на ведущем валу 2.

Передача работает следующим образом,.

При вращении ведущего вала 2 вместе с поводком 8 ролик 9 вступает в .,зацепление с упругой пластиной 4 и деформирует ее до величины угла после чего контакт ролика 9 с плас- 35 тиной 4 прерывается. Под действием

Силы упругости пластина начинает движение в обратную сторону, что приводит к замыканию его собачки 6 на храповое колесо 7, а запасенный мо- 40 мент сил упругости прикладывается относительно корпуса к ведомому валу 3.

Ролик 9, продолжая движение, входит в зацепление со следующей упругой пластиной 4, после чего процесс деформации пластины повторяется. Одновременно с этим, в силу вращения ведомого вала 3, ранее деформированные пластины 4 отдают свою потенциальную энергию ведомому валу 3, Чем больше углоная скорость вращения ведомого вала 3, тем быстрее упругие пластины 4 отдают накопленную энергию и тем меньшее их количество остается н деформированном состоянии и, следовательно, меньший суммарный момент упругих сил прикладывается к ведомому валу 3, Формула изобретения

Передача, содержащая корпус, размещенные в нем соосные ведущий и ведомый валы, упругие пластины, одним концом закрепленные на ступице ведомого вала, устройство, замыкающее их,на корпус, поводок с роликом, связанный жестко с ведущим налом и предназначенный для периодического взаимодействия с упругими пластинами, отличающаяся тем, что, с целью повышения надежности и расширения диапазона передаваемых скоростей, замыкающее устройство выполнено в виде торцового храпового колеса, жестко закрепленного на корпусе соосно ведомому ваЛу, и собачки, установленной на свободном конце упругой пластины.
