Реферат



Изобретение относится к металлурпетескому оборудованию, в частности к промышленным печам для термообработки заготовок. Цель изобретения - повышение производительности и каА-А чества термообработки заготовок. Агрегат состоит из печи 1 с вращающимся подом 2, механизмом загрузки-выгрузки 9 с захватом, закалочн)1м баком , столом загрузки-выгрузки заготовок . Поставленная цель достигается за счет размещения в камере загрузки-выгрузки 5 печи 1 нагревателей 7 и выполнения камеры с возможностью перемещения вдоль штока 6 подъемного стола 3 при его нижнем положении. Механизм загрузки-выгрузки 9 установлен между печью 1 и столом загрузки-выгрузки с возможностью размещения захватов над подъемным столом 3 печи при его нижнем положении, закалочным баком и столом загрузки-выгрузки . 2 ил. с (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Ш

В 4 (5D 4

ВСЕГО-ж !- Я

l3; 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

C е

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3976352/23-02 (22) 08.10.85 (46) 30,01.88. Бюл. N 4 (72) С,Л. Скрипка, Б.М. Дмитриев, И.Г. Ивличев, В.Н, Земцов и Г.И. Бутенко (53) 621.78.061(088.8) (56) Заявка ФРГ N - 3209245, кл. F 27 В 9/00, 1983.

Фонин В.И. Вакуумные печи сопротивления с экранной теплоизоляцией.

М., 1970, с. 12, р. 2 г. (54) АГРЕГАТ ДЛЯ ТЕРМООБРАБОТИ! (57) Изобретение относится к металлургическому оборудованию, в частности к промышленным печам для термообработки заготовок. Цель изобретения повышение производительности и ка4-A чества термообработки заготовок. AI регат состоит из печи 1 с вращающимся подом 2, механизмом загрузки-выгрузки 9 с захватом,эакапочным баком, столом загрузки-выгрузки заготовок. Поставленная цель достигается эа счет размещения в камере загрузки-выгрузки 5 печи 1 нагревателей 7 и выполнения камеры с возможностью перемещения вдоль штока 6 подъемного стола 3 при его нижнем положении.

Механизм загрузки-выгрузки 9 установлен между печью 1 и столом загрузки-выгрузки с возможностью размещения захватов над подъемным столом 3 печи при его нижнем положении, закалочным баком и столом загрузки-выгрузки. 2 ил.

13

11зобpетение Отffосится к металлgp гическому оборудованию, н частности к промышленным печам для термообработки злгoTOBOK

11елью изобретения является повышение производительности и качества термообработки.

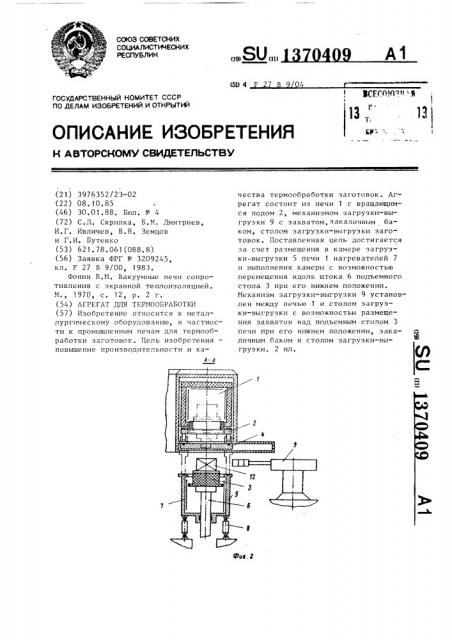

На фиг. 1 изображен агрегат для термообработки, вид в плане; на фиг. 2 — разрез A-А на фиг. 1.

Агрегат для термообработки состоит из печи 1 с вращающимся подом 2, подъемным столом 3, выполненным в виде футерованной пробки, вакуумным затвором 4, шлюзовой камерой или камерой 5 загрузки-выгрузки, в которой перемещается шток 6 подъемного стола и установлены нагреватели 7, и приводом 8 вертикального перемещения шлюзовой камеры.

Кроме печи, агрегат содержит механизм 9 загрузки-выгрузки заготовок, злкллочный бак 10 и стоп 11 для выдачи готовой заготовки и приема ионой.

Агрегат работает следующим образом.

11ехлнизм 9 транспортирует заготовку 12 со стола 11 к открытой шлюзовой клмсрс 5. Заготовка 12 устанавливается ff;: подъемный сто f 3, расположенный нл штоке 6. Затем шлюзовая камера 5 закрывается приводом 8. Начинается нлкуумированис и одновременно включаются на гревлтели 7, Происходит нагрев заготовки. Пос.IQ нлхуумирования и нлгренл заготовки 12 до необходимой температуры открывается влкуумный затвор»I шток 6 rfo;rн мает столпробку 3 с заготовкой 12. Стол-пробка 3 f;orfalfacт н соответствующее отверстие но нрлцлющемся поду 2 и начинается нагрев заготовки 12 в камере ° Стол-пробка 3 фиксируется в поду

2 (фиксаторы не показаны), Шток 6 опускается. Под 2 поворачивается на

orpe;Ie: енный угловой шаг. Затем шток 6 поднимается и стол-пробка 3 освобождается от пода 2.

Шток 6 опускает стол-пробку 3 с заготовкой 12 в шлюзовую камеру 5.

Вакуумный затвор закрывается. Производится напуск воздуха в шлюзовую камеру и поддержание необходимой температуры заготовки 12 посредством нагревателей 7.

После напускл воздуха шлюзовая камера 5 опускается (открывается) 70409 2

30 приводом 8. Механизм 9 захватывает заготовку 12, сразу поворачивается к закалочному баку 10 (не производя уменьшения длины руки механизма) и, не выпуская заготовку, опускает ее в закалочный бак 10. По окончании закалки механизм 9 транспортирует заготовку 12 на стол 11.

С новой заготовкой процесс повторяется, Наличие шлюзовой камеры с нагревателями позволяет уменьшить теплопотери, связанные с помещением заготовки в нагревательную камеру на поз. Р 1 (фиг. 1). Нагретая заготовка, помещанная на поз. 1, меньше влияет на неравномерность темпера,туры заготовки, находящейся на последней позиции (например, на фиг. 1 поз. 9), При помещении нагретой заготовки в шлюзовую камеру происходит напуск воздуха, что будет сопровождаться охлаждением заготовки, если йе подогревать заготовку в шлюзовой камере. К моменту открытия шлюзовой камеры заготовка имеет температуру, необходимую для закалки, Теперь теплопотери, которые неизбежны при транспортировке до закалочного бака, минимальны, так как форма шлюзовой камеры позволяет уменьшить путь, а следовательно, и время для переноса заготовки.

Предлагаемая конструкция вакуумной печи позволяет производить нагрев в вакууме с минимальным временем нахождения нагретой заготовки в воздушной атмосфере и кратковременную транс. портировку заготовки до закалочного бака, что дает возможность увеличить производительность агрегата, а также улучшить качество заготовки путем уменьшения теплопотерь при шлюзовании и транспортировке заготовки, Формула изобретения

Агрегат для термообработки, содержащий вакуумную нагревательную печь с вращающимся подом и вакуумным затвором, расположенную под нагревательной печью шлюзовую камеру с имеющим возможность вертикального перемещения столом, о т л и ч а ю— шийся тем, что, с целью повышения производительности, он снабжен столом загрузки-выгрузки, закалочным столом и механизмом загрузки-выгрузки

1370409 ного перемещения относительно стола и снабжена нагревателями. с захват м, при этом шлюзовая камера выполнена с воэможностью вертикальДур 1
