Реферат



Изобретение относится к машиностроению и предназначено для гашения колебаний различных виброактивных объектов. Целью изобретения является повьппение эффективности гашения колебаний за счет синхронизации колебаний гасителя с приводом источника колебаний объекта. Синхронность и противофазность колебаний груза 3 гасителя относительно объекта 1 обеспечиваются за счет механизма 4 синхронизации движения в виде кривошипа и установленного между последним и грузом 3 дополнительного упругого элемента 7. 1 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (I9) SU(III

А1 (51)4 F 16 F 15 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

g=gsinor 6

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPGKOMV СВИДЕТЕЛЬСТВУ (21) 3893610/25-28 (22) 13.05.85 (46) 15,02.88. Бюл. Р 6 (71) Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения (72) Н.А.Петров, В.M.Картовенко, О.С.Кочетов и В.А.Жуков (53) 621.432 (088.8) (5e) Авторское свидетельство СССР

19* 1081377, кл, F 16 F 15/10, 1981, (54) ГАСИТЕЛЬ КОЛЕБАНИЙ (57) Изобретение относится к машиностроению и предназначено для гашения колебаний различных виброактивных объектов. Целью изобретения является повышение эффективности гашения колебаний эа счет синхронизации колебаний гасителя с приводом источника колебаний объекта. Синхронность и противофаэность колебаний груза 3 гасителя относительно объекта 1 обеспечиваются за счет механизма 4 синхронизации движения в виде кривошипа и установленного между последним и грузом 3 дополнительного упругого элемента 7. 1 ил. формула изобретения

Составитель В. Носов

Техред M.Äèäûê

Редактор Л.Веселовская

Корректор И,Зрдейи

Заказ 552/30 Тираж 784

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

137

Изобретение относится к машиностроению и предназначено для гашения колебаний различных виброактивных объектов.

Целью изобретения является повышение эффективности гашения колебаний.

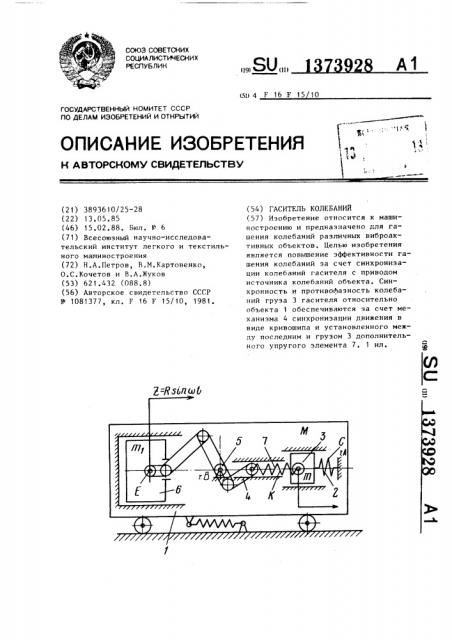

На чертеже изображен гаситель колебаний, общий вид.

Гаситель колебаний содержит устанавливаемый на защищаемом объекте 1 посредством упругого элемента. 2 груз

3, механизм 4 синхронизации движения, выполненный в виде кривошипа, устанавливаемый на валу 5 привода источника 6 колебаний объекта 1, между кривошипом и грузом 3 установлен дополнительный упругий элемент 7.

Гаситель колебаний работает следующим образом.

Колебания объекта 1, вызванные перемещениями источника 6 колебаний, гасятся за счет возникновения синхронных и противофазных с ними колебаний груза 3. Синхронность и проти3928 2 вофазность колебаний груза 3 относительно объекта 1 обеспечиваются за счет механизма 4 синхронизации дви5 жений, выполненного в виде кривошипа и взаимодействующего с грузом 3 через дополнительный упругий элемент 7, Необходимая амплитуда колебаний груза 3 обеспечивается путем выбора параметров кривошипа и упругих элементов

2 и 7.

Гаситель колебаний, содержащий предназначенный для установки на защищаемом объекте подпружиненный по оси груз, взаимодействующий с устанавливаемым на валу привода механиз2р мом синхронизации движения, о т л и— ч а ю шийся тем, что, с целью повышения эффективности гашения колебаний, он снабжен дополнительным упругим элементом, установленным
