Резервирующий состав для печати триацетатных текстильных материалов

Резервирующий состав для печати триацетатных текстильных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к красильно-отделочному производству, в частности к резервирующему составу для печати триацетатных текстильных материалов . Использование резервирующего состава позволяет повысить четкость контура (растекание контура практически отсутствует, по прототипу оно составляет 0,15 мм) и снизить жесткость напечатанного материала от 3050 до 1050-1400 мкм/см (пр основе ) и от 1320 до 650-750 мкм/см , (по утку) за счет того, что состав содержит выравниватель А на основе четвертичной аммониевой соли полигликолевых эфиров алкилфенолов, марвелан СФ на основе четвертичной аммониевой соли эфиров высших жирных кислот с аминоспиртами, олеиновую кислоту , триэтаноламин, велоситовое масло и воду. -5 табл. (Л

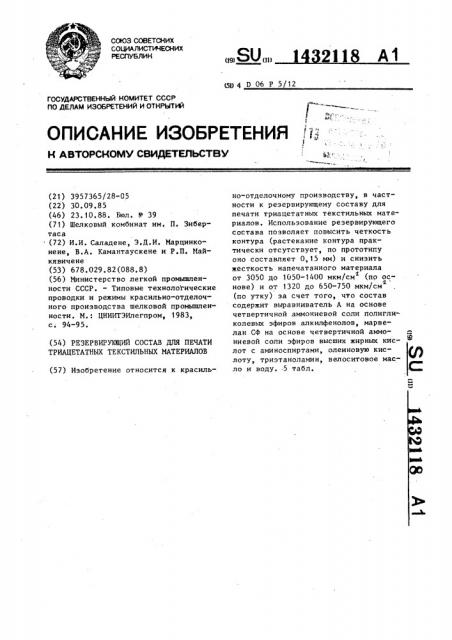

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

211 А1

09) (И) (5g 4 D 06 P 5/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3957365/28-05 (22) 30. 09. 85 (46) 23.10.88. Бюл. М 39 (71) Шелковый комбинат им. П. Зибертаса (72) И.И. Саладене, Э.Д.И. Марцинконене, В.А. Камантаускене и P.Ï. Майкявичене (53) 678.029.82(088.8) (56) Министерство легкой промьппленности СССР. — Типовые технологические проводки и режимы красильно-отделочного производства шелковой промьппленности. М,: ЦНИИТЭИлегпром, 1983, с. 94-95. (54) РЕЗЕРВИРУЮЩИЙ СОСТАВ ДЛЯ ПЕЧАТИ

ТРИАЦЕТАТНЫХ ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ (57) Изобретение относится к красильно-отделочному производству, в частности к резервирующему составу для печати триацетатных текстильных материалов. Использование резервирующего состава позволяет повысить четкость контура (растекание контура практически отсутствует, по прототипу оно составляет О, 15 мм) и снизить жесткость напечатанного материала от 3050 до 1050-1400 мкм/см (по основе) и от !320 до 650-750 мкм/см

2 (по утку) за счет того, что состав содержит выравниватель А на основе четвертичной аммониевой соли полигликолевых эфиров алкилфенолов, марвелан СФ на основе четвертичной аммониевой соли эфиров высших жирных кислот с аминоспиртами, олеиновую кислоту, триэтаноламин, велоситовое масло и воду. -5 табл.

1432118

Изобретение относится к красильноотделочному производству, в частности к резервирующему составу для печати триацетатных текстильных матери-! алов.

Цель изобретения — повышение четкости контура и снижение жесткости напечатанного материала.

Резервирующий состав содержит пре- 10 парат "Выравниватель А" на основе четвертичной аммониевой соли полигликолевых эфиров алкилфенолов, марве-! лан СФ на основе четвертичной аммониевой соли эфиров высших жирных кис-; !

5 лот с аминоспиртами, олеиновую кислоту, триэтаноламин, велоситовое масло и воду. При взаимодействии олеиновой кислоты с марвеланом в щелочной среде и с триэтаноламином об" разуется гидрофобная пленка, которая в мокром виде после печатания хорошо удаляется путем промывки и не остается на ткани, Состав готовят. путем введения:в олеиновую кислоту триэтаноламина и велоситового масла с последующим перемешиванием. Полученная эмульсионная загустка при интенсивном перемешивании вводится в марвелан СФ с водой (1:1,). Перемешивание ведут при

60 об/мин.

Пример 1. Состав для печати триацетатной ткани "Домино" арт.32455 из комплексной триацетатной нити, Состав готовят путем поочередного введения 20 r олеиновой кислоты, 4 г триэтаноламина, 120 r велоситового масла и 2 г выравнивателя А. Полученная эмульсионная загустка при интенсивном перемешивании вводится в 80 r

40 марвелана СФ с водой. Перемешивание ведется при 60 об/мин в течение 20мин.

После этого состав готов к употреблению. После печатания ткань подвергается запариванию при 102-104 С в о 45 течение 30 мин в зрельнике "Текстима", затем следует промывка в промывной линии ЛРП-180ШЛ по известным технологическим режимам.

Пример 2. Состав для печати триацетатной ткани "Нашлайте" арт.

32454 из комплексной триацетатной нити.

Состав готовят путем поочередного введения 25 r олеиновой кислоты, 5 r 55 триэтаноламина, 135 r велоситового масла и 3 r выравнивателя A. Полученная эмульсионная загустка при интенсивном перемешивании вводится в

90 r марвелана СФ с водой. Перемешивание ведется при 60 об/мин в течение 20 мин. После этого состав готов к употреблению.

Пример 3. Состав для печати триацетатной ткани "Ната" арт.3127 из триацетатной текстурированной нити.

Состав готовят путем поочередного введения 30 r олеиновой кислоты,,6 r триэтаноламина, 150 r велоситового масла и 4 .r выравнивателя А. Полученная эмульсионная загустка при интенсивном перемешивании вводится в

100 г марвелана СФ с водой, Перемешивание ведется при 60 об/мин в течение 20 мин, После этого состав готов к употреблению.

Марвелан СФ образует гидрофобную пленку только в комплексе с другими компонентами состава, а не в использовании его в чистом виде;

Олеиновая кислота во взаимодействии с марвеланом СФ в щелочной среде с триэтаноламином в процессе сушки создает гидрофобную пленку, которая в мокром виде после печатания хорошо удаляется и не остается,на ткани, r

Повышение четкости контура, улучшение вымываемости, снижение жесткости напечатанного материала и упро- . щение технологии даны в табл. 1-5.

Для получения цветного резерва в состав вводятся дисперсные красители, вследствие чего улучшается колористическое оформление и расширяется ассортимент триацетатных тканей.

Ф о р м у л а и з о б р е т ения Резервирующий состав для печати триацетатных текстильных материалов, содержащий поверхностно-активное вещество на основе полигликолевых эфиров алкилфенолов, мягчитель и воду, отличающийся тем, что, с целью повышения четкости контура и снижения жесткости напечатанного материала, состав содержит в качестве поверхностно-активного вещества выравниватель А на основе четвертичной аммониевой соли полигликолевых эфиров алкилфенолов, в качестве мягчителя — марвелан СФ на основе четвертичной аммониевой соли эфиров высших жирных кислот с амино
