Тормозной триангель

Тормозной триангель

Иллюстрации

Показать все

Реферат



Изобретение относится к железнодорожному транспорту и касается устройств, предназначенных для передачи тормозных усилий на колеса транспортного средства. Цель изобретения - повышение надежности. Тормозной триангель содержит балку 1, струну 2 и распорку 3. На концевых частях балки 1 установлены тормозные башмаки 4, которые крепятся скобами 5, входящими в пазы 6 на балке. Между башмаком 4 и закладкой 8 установлен упругий элемент 9. На поверхностях башмака 4 или закладки 8, контактирующих с упругим элементом 9, предусмотрены выступы. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„, 1437281 (5д 4 В 61 Н 13/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ н двторСкоМ СвиДеткльетвМ (21) 4247740/40-11 (22) 19.05.87 (46) 15.11.88. Бюл. № 42 (72) П. Ф. Потапов и M. П. Гейлер (53) 625.2-592.163 (088.8) (56) Авторское свидетельство СССР № 1186545, кл. В 61 Н 7/06, 1984. (54) ТОРМОЗНОЙ ТРИАНГЕЛЬ (57) Изобретение относится к железнодорожному транспорту и касается устройств, предназначенных для передачи тормозных усилий на колеса транспортного средства.

Цель изобретения — повышение надежности.

Тормозной триангель содержит балку !, струну 2 и распорку 3. На концевых частях балки 1 установлены тормозные башмаки 4, которые крепятся скобами 5, входящими в пазы 6 на балке. Между башмаком 4 и закладкой 8 установлен упругий элемент 9. На поверхностях башмака 4 или закладки 8, контактирующих с упругим элементом 9, предусмотрены выступы. 4 ил.

1437281

Изобретение относится в железнодорожному транспорту и касается тормозных триангелей, предназначенных для передачи тормозных усилий на колеса транспортного средства.

Целью изобретения явл».ется повышение надежности.

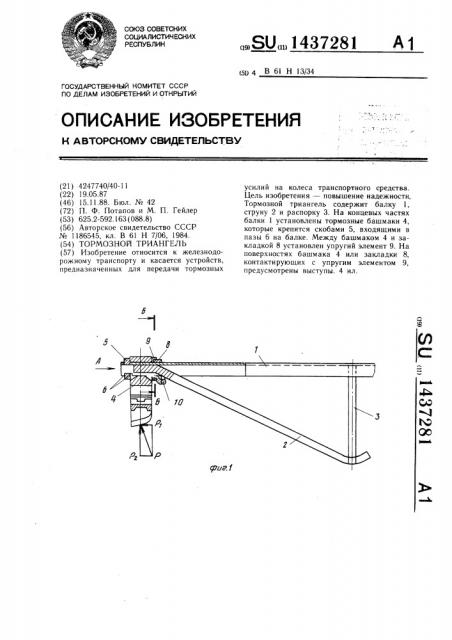

На фиг. 1 изображен триангель, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1 (повернуто); на фиг. 4 — разрез  — В 1и фиг. 3. Изоб ражения на фиг. 2 — 4 даны в увеличен, ном масштабе.

Триангель состоит из тормозной балки 1, струны 2 и распорки 3. На концевых частях триангеля установлены тормозные башмаки 4, которые крепятся на концах балки 1 скобами 5, входящими в пазы 6 на балке.

С открытой стороны скобы 5 зафиксирова ны предохранителем 7. Между башмаком 4 и закладкой 8 установлен упругий элемент 9.

Данный упругий элемент может быть установлен и между закладкой 8 и ограничительной скобой 10.

Для ограничения разворота тормозного башмака 4 (из-за податливости упругого элемента 9) от силы Р,, действующей на колодку при торможении, на одной из контактирующих с упругим элементом поверхностей деталей 4 или 8 (башмака или закладки) со стороны, противоположной "îðìîçíîé колодке, предусмотрены выступы 11, проходящие через упругий элемент 9, с высотой h, меньшей ширины Н упругого элемента.

При замене тормозного башмака 4 вынимают предохранитель 7 на скобе 5, снимают скобу, а затем сам тормозной башмак.

После установки другого башмака устанавливают в пазы скобу и фиксируют предохранителем.

В процессе торможения при развороте тормозного башмака от поперечной силы P„ башмак упирается в выступы на закладке и дальнейший поворот его прекращается.

Формула изобретения

15 Тормозной триангель, содержащий балку прямоугольного сечения, на каждом конце которой смонтирован узел передачи усилия на тормозную колодку, состоящий из последовательно размещенных ограничительной скобы, закладки и башмака с прямоугольным посадочным пазом, зафиксированного предохранительным наконечником, отличающийся тем, что, с целью повышения надежности, он снабжен замкнутым упругим элементом, надетым на балку между двумя

25 из последовательно размещенных деталей узла передачи усилия, при этом в упругом элементе со стороны задней грани балки выполнена выемка, а одна из сопряженных с упругим элементом деталей узла передачи усилия выполнена с выступом, размещенным в выемке, причем высота выступа меньше ширины упругого элемента.
