Реферат



Изобретение обеспечивает повьшение надежности работы обогатителя путем исключения заедания валика. Ког; пир-ограничитель 3 хода рычага 12 регулятора установлен на валике (в) 1 и снабжен выемкой 4. В 1 размещен на опорах в корпусе 2, подпружинен пружиной 5 и уплотнен сальником 6. Для фиксации В- 1 предусмотрен штифтовой фиксатор 10. На В 1 выполнена выточка 11 в виде усеченных конусов, обращенных друг к другу меньшими ос-7( нованиями. При вьщвинутом положении В ,1 выточка 11 совмещена с сальником 6. Рычаг 12 взаимодействует с копиг; ром-ограничителем 3 посредством установленного на нем регулируемого упора 13. В момент отхода регулируемого упора 13 от копира-ограничителя 3 пруя;ина 5 возвращает В 1 в исходное состояние, при этом благодаря выточке 11 исключается возможность заедания сальником 6 В 1, что обеспечивает надежную работу обогатителя. 2 ил. вивл § (У)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ping Р 02 D 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (21) 4270934/25-06 (22) 25,05.87 (46) 30.01.89. Бюл. Р 4 (71) Харьковский тракторный завод им. С.Орджоникидзе и Орган Государственной приемки на производственном объединении "ХТЗ" (2) В.Ф.Климчук и В.И,Бражниченко (53) 621.436-545 (088.8) (56) Раннев А.В. Двигатели внутреннего сгорания строительных и дорожных машин. M.: Высшая школа, 1981,- с.176, рис.110. (54) ПУСКОВОЙ ОБОГАТИТЕЛЬ РЕГУЛЯТОРА

ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ (57) Изобретение обеспечивает повышение надежности работы обогатителя путем исключения заедания валика. Ко пир-ограничитель 3 хода рычага 12 регулятора установлен на валике (В) ÄÄSUÄÄ 1455014 А1

1 и снабжен выемкой 4. В 1 размещен на опорах в корпусе 2, подпружинен пружиной 5 и уплотнен сальником 6.

Для фиксации В 1 предусмотрен штифтовой фиксатор 10. На В 1 выполнена выточка 11 в виде усеченных конусов, обращенных друг к другу меньшими ос < нованиями. При выдвинутом положении

В,1 выточка !1 совмещена с сальником

6. Рычаг 12 взаимодействует с копи . ром-ограничителем 3 посредством установленного на нем регулируемого упора 13. В момент отхода регулируемого упора 13 от копира-ограничителя 3 пружина 5 возвращает В 1 в исходное состояние, при этом благодаря выточке 11 исключается возможность заедания сальником 6 В 1, что обеспечивает надежную работу обогатителя.

2 ил.

1455014

Изобретение относится к системам управления двигателей внутреннего сгорания, в частности к пусковым обогатителям регуляторов, 5

Целью изобретения является повышение надежности работы путем исключения заедания валика.

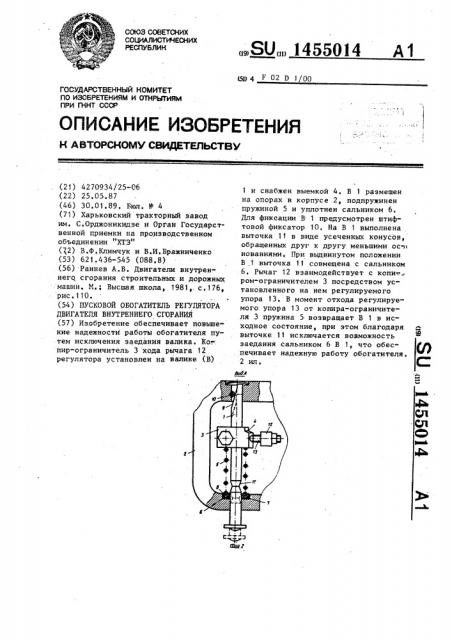

На фиг.1 изображен пусковой обогатитель регулятора, вид сбоку;на фиг.2вид А на фиг. 1 (пунктирной линией показано рабочее положение валика, соответствующее взаимодействию копира с упором).

Пусковой обогатитель содержит валик 1, установленный в корпусе 2 регулятора (не показан) на двух опорах.

На валике l посажены копир 3 с боковой выемкой 4 и пружина 5 сжатия.

Сальниковое уплотнение валика 1 рас- 20 положено в одной иэ опор корпуса 2 (на фиг.2 снизу) и представляет собой эластичный сальник 6 с торцовой

Ч-образной канавкой 7. Сальник 6 поджимается пружиной 5 через V-образ- 25 ный .переходник 8. Верхний конец валика 1 имеет косой срез. 9, поджимаемый пружиной 5 к фиксатору, выполненному в виде штифта 10, запрессованного в другой опоре корпуса 2 и препятствующего угловому и осевому перемещению валика 1. На валике 1, перед сальником б, выполнена выточка 11. Она образована при помощи двух соосно пересекающихся конических поверхностей. Это позволяет осущест- 35 вить плавный переход поверхности выточки 11 с поверхностью валика 1 в обе стороны, что препятствует "эакусыванию" выточкой 11 сальника б при вытягивании и возврате валика 1. 40

Рычаг 12 регулятора кинематически связан с органом дозирования подачи ,топлива (не показан) и взаимодействует с копиром 3 через свой регулируемый упор 13. 45

Устройство работает следующим образом.

Перед запуском дизеля валик 1 перемещают в осевом направлении вниз (фиг.2). При этом изменяется взаимное sp положение копира 3 .и регулируемого упора 13 рычага 12. Благодаря выемке

4 на корпусе 3 появляется воэможность дополнительного хода упора 13 рычага

12 в сторону увеличения подачи топлива, тем самым обеспечивается требуемая величина подачи топлива при запуске дизеля.

При достижении дизелем устойчивой частоты вращения холостого. хода упор

13 рычага 12 отводится вправо (упор

13 перестает контактировать с копиром

3) и валик 1 усилием пружины 5 возвращается в первоначальное положение, т.е. до контактирования среза 9 валика 1 со штифтом 10, что препятствует угловому и осевому неремещению валика и тем самым не позволяет произвольно изменять подачу топлива впроцессе эксплуатации. Поскольку при возврате валика 1 передвижение последнего на каком-то участке происходит без контактирования с сальником б благодаря выточке 11 на валике 1, то валик 1 на этом участке может осуществлять разгон для преодоления эксп луатационных технологических или случайных сопротивлений, препятствующих возврату валика 1. !

Таким образом, в предлагаемом устройстве исключается воэможность эае1 дания валика 1 при его перемещении под действием пружины 5, что обеспечивает надежную работу устройства в целом, Формула изобретения

Пусковой обогатитель регулятора двигателя внутреннего сгорания, содержащий копир-ограничитель хода рычага регулятора, снабженный выемкой и установленный на валике, который размещен на опорах в корпусе с возможностью осевого перемещения между друмя фиксированными положениями, пружину сжатия, охватывающую валик и расположенную между одной из опор и копиром, сальниковое уплотнение, расположенное в той,же опоре, и фиксатор положения валика, установленный в другой оноре, о т л и ч а ю— шийся тем, что, с целью повьппения надежности работы путем исключения заедания валика, на валике выполнена выточка в виде усеченных конусов, обращенных друг к другу меныпими основаниями, причем выточка совмещена с сальниковым уплотнением опоры при фиксированном положении валика со сжатой пружиной.
