Приспособление для крепления пластинчатых электродов

Приспособление для крепления пластинчатых электродов

Иллюстрации

Показать все

Реферат



Изобретение относится к электроэрозионной обработке и может быть использовано при многоэлектродной обработке на копировально-прошивочных станках. Целью изобретения является сокращение вспомогательного «времени на замену электродов. Для выставки электроды 1 устанавливаются в пазы боковых плит 2. Прижим их к базовой поверхности пазов осуществляется зажимными планками 4 путем их перемещения по винтам 5 и 6, соединяющим опорные элементы, при помощи гаек 8. Полнота прижима осуществляется гайками 7. Для быстрой смены всех электродов достаточно ослабить крепление двух винтов 6, после чего планки 4 освободят электроды . После их замены крепление затягивается и происходит одновременный зажим всех электродов. 2 ил. W с О) ЕЬ to

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 В 23 Н 7!26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР, (21) 4184832 (24-08 (22) 26.01.87 (46) 15.03.89. Вюл. Н 10 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт электромашиностроения (72) В.А.Коротков, А.С.Кожевников, E.À.Êóäðÿêîâ, В.К.Петров и В.А.Хайлов (53) 621.9.048.046 (088.8) (56) Левинсон Е.И. и Лев В.С. Справочное пособие по электротехнологии.

Лениздат, 1972, с.197., (54) ПРИСПОСОБЛЕНИЮ ДЛЯ КРЕПЛЕНИЯ

ПЛАСТИНЧАТЫХ ЭЛЕКТРОДОВ (57) Изобретение относится к электро эрозионной обработке и может быть

„„SU„, 1465211 А1 использовано при многоэлектродной обработке на копировально-прошиВочных станках. Целью изобретения является сокращение вспомогательного времени на замену электродов. Для выставки электроды 1 устанавливаются в пазы боковых плит 2. Прижим их к базовой поверхности пазов осуществляется зажимными планками 4 путем их перемещения по винтам 5 и 6, соединяющим опорные элементы, при помощи гаек 8. Полнота прижима осуществляется гайками 7. Для быстрой смены всех электродов достаточно ослабить крепление двух винтов 6, после чего планки 4 освободят элек- ц

И троды. После их замены крепление затягивается и происходит одновременный зажим всех электродов. 2 ил. (1465211 путем перемещения их по винтам 5 й—

6 при помощи гайки 8 ° Полноту прижима зажимной планки 4 к электроду мож" но регулировать гайкой 7. Одновременный разжим всех электродов осуществляется путем освобождения винтов 6.

При этом планки 4 освобождают электроды. После смены электродов, крепление затягивается, при этом происходит одновременный зажим всех электродов.

Формула изобретения

Составитель Б. Султанова

Техред Л.Сердюкова, Корректор М.Васильева

Редактор М.Келемеш

Заказ 868/16 Тираж 892 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101, Изобретение относится к электроэрозионной обработке и может быть исгользовано при многоэлектродной обработке на копировально-прошнвочных станках, Цель изобретения - сокращение вспомогательного времени на замену электродов.

Указанная цель достигается за счет выполнения механизма крепления пластинчатых электродов в виде зажим ных планок с особым приводом их перемещения, позволяющим замену как каждого в отдельности, так и всех 15 вместе электродов.

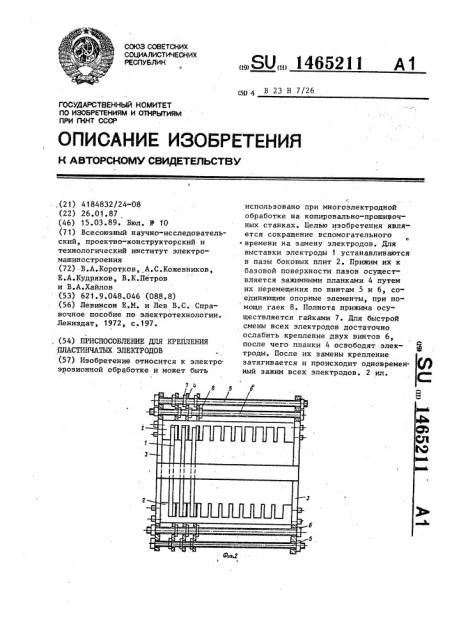

На фиг. 1 изображено приспособление, общий вид; на фиг.2 - то же, вид сверху.

Приспособление содержит электроды-20

:,инструменты 1, две плиты 2 с пазами, опорные элементы 3, зажимные планки

4, свободно надетые на винты 5 и 6 с разнонаправленными резьбами гайки

7 и 8, контактирующие с планками, пластину 9 и хвостовик 10.

Приспособление работает следующим образом, Для выставки электродов 1 прис- 30 пособление с помощью хвостовика 10 устанавливается в шпинделе станка.

Электрод 1 устанавливают в пазы плит

2 и осуществляют их выставку и прижим к базовой поверхности паза зажимными планками 4 механизма крепления

Приспособление для крепления пластинчатых электродов при электроэрозионной обработке посредством зажим" ных планок, установленных с возмож.ностью перемещения по винту винтовой пары, проходящему через опорные элементы, расположенные по торцам плиты, в пазу которой размещены электродыинструменты и планки, о т л и ч аю щ е е с я тем, что, с целью сокращения вспомогательного времени на замену электродов, в приспособление введены установленная аналогично основной дополнительная винтовая па ра с резьбой противоположного направления, причем количество пазов в плите соответствует количеству электродов-инструмеитов, и гайки, установленные по обе стороны каждой зажнмной планки на винтах основной и дополнительной винтовых пар.
