Устройство для определения сопротивления сдвигу сыпучих материалов

Устройство для определения сопротивления сдвигу сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и позволяет изучать явление сдвига сыпучих материалов. Цель изобретения - повьшение точности путем обеспечения постоянного зазора между кольцевыми обоймами. Кольцевая обойма 2 жестко закреплена на валу I привода. На этом же валу с возможностью поворота размещена кольцевая обойма 9, которая поджимается к кольцевой обойме 2 тензометрическим кольцом 6 с датчиками 7 и образует с кольцевой обоймой .2 кольцевую камеру, предназначенную для размещения в ней сыпучего материала 10. Величину силы поджатия кольцевой обоймы 2 всякий раз делают равной уравновешивакщей ее силе уш1отнен:чя сыпучего материала. В момент равенства этих сил по сигналу с датчиков 7 осу-, ществляют поворот кольцевой обоймы 9 относительно кольцевой обоймы 2 и, следовательно, сдвиг материала 10 при одной и той же величине зазора между ними.- 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!1 4 С 01 N 3/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,К СВИДЕТЕЛЬСТВУ!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

ПРИ ГКНТ СССР (61) 968689 (2 ) 4297090/25-28 (22) 10.08.87 (46) 30.03.89. Бюл. У 12 (71) Одесский технологический институт пищевой промьппленности им. М.В,Ломоносова (72) Л.И.Карнаушенко, Н.К.Корнев, В.Т.Цыналевский, E.В.Осташевская и Е.Г.Иоргачева (53) 620.176.2(088.8) (56) Авторское свидетельство СССР !! 968689, кл. G О! N 3/24, 1982. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕ1!ЕНИЯ

СОПРОТИВЛЕНИЯ СДВИГУ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к испытательной технике и позволяет изучать явление сдвига сыпучих материалов.

Цель изобретения — повышение точнос„„Я0„„1469ЗОЗ А2 ти путем обеспечения постоянного зазора между кольцевыми обоймами. Кольцевая обойма 2 жестко закреплена на валу привода. На этом же валу с возможностью поворота размещена кольцевая обойма 9, которая поджимается к кольцевой обойме 2 тензометрическим кольцом 6 с датчиками 7 и образует с кольцевой обоймой .2 кольцевую камеру, предназначенную для размещения в ней сыпучего материала )О. Величину силы поджатия кольцевой обоймы 2 всякий раз делают равной уравновешивающей ее силе уплотнен: я сыпучего материала. В момент равенства этих сил по сигналу с датчиков 7 осу-, ществляют поворот кольцевой обоймы

9 относительно кольцевой обоймы 2 и, следовательно, сдвиг материала 10 при одной и той же величине зазора между ними. 1 ил.

1469303

Вор мул а изобретения

Составитель 10.Виноградов

Техред П.Сердюкова Корректор М.Шароши

Редактор Т.Парфенова

Заказ 1346/44 Тираж 788 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к испытательной технике, а именно к устройствам для изучения явления сдвига сыпучих материалов. 5

Цель зобретения — повышение точности путем обеспечения постоянного зазора между кольцевыми обоймами.

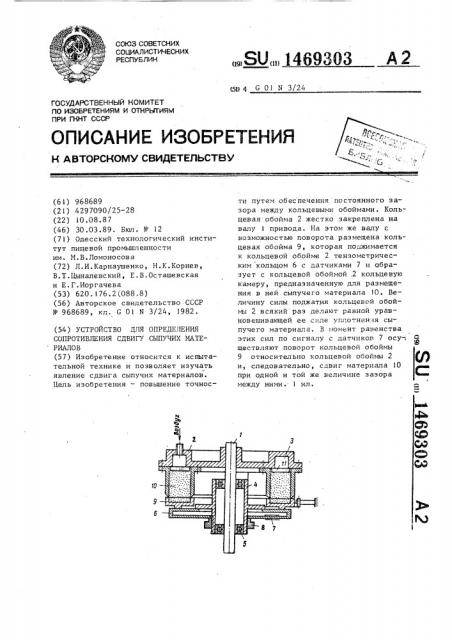

На чертеже изображена схема предлагаемого устройства ° 10

Устройство содержит вал 1 привода (на чертеже не показан), жестко закрепленную на валу 1 кольцевую обойму 2 с кольцевой полостью 3 для воздуха, обойму 4, посаженную на вал 1 15 посредством шарикоподшипников 5, тен— зометрическое кольцо 6 с датчиками

7, подпружиненное приспособлением, выполненным в виде гайки 8, установленной на обойме 4 шарикоподшипников 20

5 посредством резьбового соединения, установленную с возможностью поворота на тензометрическом кольце 6 соосно кольцевой обойме 2 кольцевую обойму 9, которые вместе образуют кольцевую камеру, предназначенную для размещения в ней сыпучего материала 10 и металлическое кольцо 11, герметически разделяющее полость 3 для воздуха с кольцевой камерой для сыпучего материала 10.

Установка работает следующим образом.

Поворотом гайки 8 с помощью тенэометрического кольца 6 кольцевую обой- 35 му 9 поджимают к кольцевой обойме 2 усилием, равным по величине усилию сжатия испытуемого сыпучего материа1 ла 10 давлением воздуха, создаваемым в полости 3. Кольцевую камеру заполняют сыпучим материалом 10. В полость

3 подают воздух, который с возрастающей силой через металлическое кольцо

ll уплотняет сыпучий материал 1О. Подачу воздуха прекращают в тот момент, когда появляется сигнал с датчиков 7 тензометрического кольца 6 об образовании в результате его деформирования зазора между кольцевыми обоймами

2 и 9. Осуществляя. всякий раэ равенство усилия уплотнения ипытуемого материала 10 и усилия поджатия тензометрического кольца 6 добиваются об— раэования по сигналу с датчиков 7 постоянства зазора между кольцевыми обоймами 2 и 9, при котором производят сдвиг материала 10 путем поворота кольцевой обоймы 9 относительно кольцевой 2 при разной величине уплотнения сыпучего материала 1О.

Устройство для определения сопротивления сдвигу сыпучих материалов по авт. св. 1 968689, о т л и ч а ющ е е с я тем, что, с целью повышения точности путем обеспечения постоянного зазора между кольцевыми обоймами, оно снабжено связаиным с тензометрическим кольцом поджимным приспособлением для его предварительной деформации, установленным на обойме шарикоподшипников.
