Устройство для соединения понтона

Устройство для соединения понтона

Иллюстрации

Показать все

Реферат



Изобретение относится к судостроению и касается конструирования устройств для соединения понтонов плавсредств. Цель изобретения - повышение надежности в эксплуатации, а также снижение металлоемкости и трудоемкости при изготовлении. Устройство для соединения понтона содержит балку 1, внутри которой находятся серьги 2, шарнирно связанные с цилиндрами 3, имеющие рычаги 4 раскрытия понтонов. Балка 1 имеет верхний силовой пояс 5 с поперечными балками 6. Нижний пояс балки 1 выполнен в виде швеллера, полки крайних частей 7 и 8 которого имеют высоту больше, чем высота полки его средней части 9. Снизу балка 1 выполнена с накладками 10. Поясы балки 1 скреплены продольными боковыми плоскими листами 11 с люками 12. Листы 11 усилены стойками 13 и 14, а также балкой 15 для опирания на нее серьг 2 цилиндров 3. Наклонные плоские листы 16 соединяют листы 11 между собой, образуя угловые просветы под цилиндрами 3. Листы 16 подкреплены ребрами 17. В части 7 и 8 нижнего силового пояса балки 1 встроены проушины 18, а пояс 5 оборудован проушиной 19. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дд)Ванд 1 4 2 5

А2

Ш 4 В 63 В 35/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

Ф Ж 1В U 1 5 16 15 2 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbITHRM

APH ГКНТ СССР (61) 491527 (21) 4288123/40-11 (22) 21.07.87 (46) 30.05.89. Бюл. Кд 20 (72) В 1д1.Прохоровд В,И „Бумах, С.Н.Кузнецов, Н.Ф.Ткаченкод

Э.А.Кхнич и A.È.Ëåïà (53) 629.12:623.921.002.54(088.8) (56) Авторское свидетельство СССР

N - 491527, кл. В 63 В 35/38, 1973.

I (54) УСТРОЙСТВО ДДЯ СОЕДИНЕНИЯ ПОН, ТОНА (57) Изобретение относится к судо" строению и касается конструирования устройств для соединения понтонов плавсредств. Цель изобретения — повышение надежности в эксплуатации, а также снижение металлоемкости и трудоемкости при изготовлении. Устройство для соединения понтона содержит балку 1, внутри которой находятся

2 серьги 2, шарнирно связанные с цилиндрами 3, имеющие рычаги 4 раскрытия понтонов. Балка 1 имеет верхний силовой пояс 5 с поперечными балками 6. Нижний пояс балки 1 выполнен в виде швеллера, полки крайних частей 7 и 8 которого имеют высоту больше чем высота полки его средней части 9. Снизу балка 1 выполнена с накладками 10. Поясы балки 1 скреплены продольными боковыми плоскими листами 11 с люками 12. Листы 11 усилены стойками 13 и 14, а также балкой 15 для опирания на нее серьг

2 цилиндров 3. Наклонные плоские листы 16 соединяют листы 11 между собой, образуя угловые просветы под цилиндрами 3. Листы 16 подкреплены ребрами 17. В части 7 и 8 нижнего силового пояса балки 1 встроены проушины 18, а пояс 5 оборудован проушиной 19. 1 з.п. ф-лы, 4 ил.

1482852

Изобретение относится к судостроению и касается конструирования устройств для соединения понтонов плавсредств.

Цель изобретения — повышение надежности в эксплуатации, а также снижение металлоемкости и трудоемкости при изготовлении.

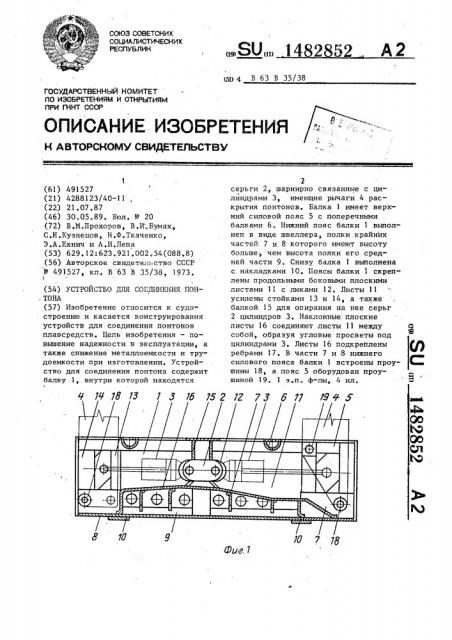

На фиг. 1 показано устройство для соединения понтона, продольный разрез; на фиг. 2 — то же, внешний вид; на фиг. 3 — то.же, поперечный разрез по проушинам; на фиг. 4 — то же, поперечный разрез.

Устройство для соединения понтона включает в себя коробчатой формы балку 1 (фиг. 1), во внутренней час; ти которой на жестко скрепленных с ней серьгах 2 шарнирно закреплены цилиндры 3, соединенные .с рычагами

4 раскрытия, понтонов.

Коробчатой формы балка 1 включает . в себя верхний силовой пояс 5, усиленный поперечными балками 6, нижний силовой пояс выполнен в виде швеллера, состоящего иэ крайних частей 7,8 и средней части 9 с уменьшенными размерами полок, скрепленных между собой накладками 10.

Верхний и нижний силовые пояса коробчатой формы балки 1 замкнуты боковыми продольными плоск в и листами 11, которые оборудованы люкаяи 12 и усилены стойками 13 14, балкой 15 с, закрепленными в ней серьгами 2 крепления цилиндров 3, Выше нижнего силового пояса коробчатой формы балки, между листами 11, установлены плоские наклонные листы 16 для стока воды, подкрепленные ребрами 17. Крайние части 7,8 нижнего силового пояса оборудованы встроенными.в них проушинами 18. Верхний силовой пояс 5 оборудован проушиной 19.

Люки 12 закрыты крышками 20 (фиг. 2), а продольные листы 11 подкреплены стойками 21,22. Проушины

18 с внутренней стороны коробчатой балки 1 усилены угольниками 23 (фиг. 3), которые замкнуты через стойки 14 со стыковыми элементами

24 пояса 5. Ребра 17, подкрепляющие листы 16, оборудованы радиусными

5 выборками со стороны нижнего силового пояса, а листы 11 оборудованы отверстиями 25 (фиг. 4) с отбуртовками для доступа к ребрам 17 и для облегчения.

10 При работе устройства для соединения понтона оно воспринимает знакопеременную нагрузку от положительного и отрицательного моментов, при этом пояс 5 и нижний силовой пояс устройства работают на растяжение— сжатие.

Ввиду того, что наибольшие напряжения возникают на более удаленных участках нижнего пояса от нейтральной оси сечения, а кромки нижнего пояса размещаются ближе к нейтральной оси, то влияние энакопеременных нагружений на рост размеров микротрещин практически исключается, что

25 повышает работоспособность устройства для соединения понтона, Формула изобретения

1. Устройство для соединения понтона по авт. св, У 491527, о т л ич а ю щ е е с я тем, что, с целью повышения надежности в эксплуатации, а также снижения металлоемкости и трудоемкости при изготовлении, нижний силовой пояс выполнен в виде швеллера, обращенного полками вверх, а балка снабжена боковыми плоскими листами, соединяющими полки нижнего си40 лового пояса с верхним силовым поясом, при этом балка выполнена с жест" ко закрепленными к боковым плоским лис" там наклонными плоскими листами, образующими угловые просветы под цилинп45 рами.

2. Устройство по п. 1»,о т л ич а ю щ е е с я тем, что высота полок концевых частей швеллера нижнего силового пояса больше высоты полок его средней части, а проушины встроены в балку.

1482852

Составитель В. Вернадский

Техред М. Ходанич Корректор М.Максимишинец

Редактор М, Келемеш

Заказ 2749/1б Тираж 373 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
