-- -№ L4Q897 и ., I

Класс 42с, 44

ceca

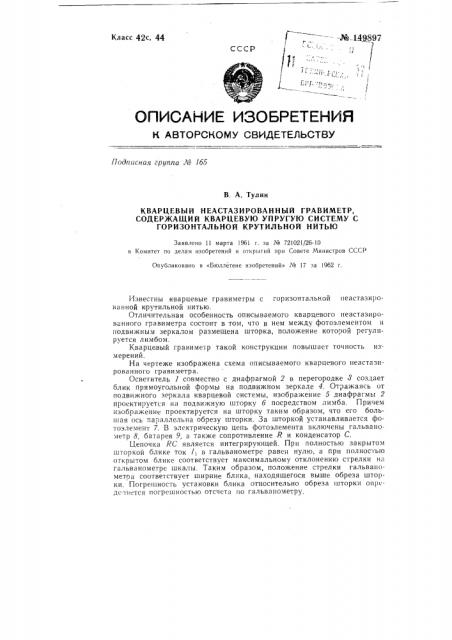

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа .Ч 1б5

В. А. Тулин

КВАР ЦЕВЪ| Й Н ЕАСТАЗ И РОВА Н Н ЫЙ ГРАВ ИМЕТР, СОДЕРЖАЩИЙ КВАРЦЕВУЮ УПРУГУЮ СИСТЕМУ С

ГОРИЗОНТАЛЬНОЙ КРУТИЛ ЬНОЙ НИТЬЮ

Заявлено 11 марта 1961 г. за № 721021/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 17 за 1962 г.

Известны кварцевые гравиметры с горизонтальной неастазированной крутильной нитью.

Отличительная особенность описываемого кварцевого пеастазированного гравиметра состоит в том, что в нем между фотоэлементом и подвижным зеркалом размещена шторка, положение которой регулируется лимбом.

Кварцевый гравиме1р такой конструкции повышает точность измерений.

На чертеже изображена схема описываемого кварцевого неастазированного гравиметра.

Осветитель 1 совместно с диафрагмой 2 в перегородке 3 создает блик прямоугольной формы на подвижном зеркале 4. Отражаясь от подвижного зеркала кварцевой системы, изображение 5 диафрагмы 2 проектируется на подвижную шторку б посредством лимба. Причем изображение проектируется на шторку таким образом, что его большая ось параллельна обрезу шторки. За шторкой устанавливается фотоэлемент 7. Б электрическую цепь фотоэлемента включены гальванометр 8, батарея 9, а также сопротивление R и конденсатор С.

|девочка RC является интегрирующей, При полностью закрытом шторкой блике ток /1 в гальванометре равен нулю, а при полностью открытом блике соответствует максимальному отклонению стрелки на гальванометре шкалы. Таким образом, положение стрелки гальванометра соответствует ширине блика, находящегося выше обреза шторки, Погрешность установки блика относительно обреза шторки опр»деляется погрешностью отсчета по гальвапометру.

При измерении yrпа раствора системы положение шторки должно быть неподвижным.

Положение шторки необходимо контролировать, так как при перекладке гравиметра, вследствие изменения нагрузки на его корпус, возникают смещения шторки относительно упругой системы.

Контроль положения шторки осушествляется следующим образом.

Заслонка 10 открывает неподвижное зеркало 11 и закрывает подви>кное. Блик от неподвижного зеркала перемещением шторки устанавливается относительно последнего так, чтобы отсчет по гальванометру был равен значению, принятому за исходное. После этого наблюдается подвижное зеркало и блик от него приводится к тому же положению, что и от неподвижного. Это значит, что зеркала параллельны.

После перекладки проделываются те >ке операции. Таким образом, угол раствора измеряется относительно того же неподвижного зеркала, только с применением шторки, позволяющей увеличить точность совмещения зеркал.

Подавление вибраций (короткопериодических колебаний) маятника гравиметра осуществляется интегрирующей целочкой RC, введенной в цепь гальванометра. При этом короткопериодические колебания маятника преобразуются в переменную составляющую тока 1 фотоэлемента, амплитуда которой уменьшается электрическим фильтром, Описываемый кварцевый неастазированный гравиметр может найти применение для измерения силы тяжести.

Предмет изобретения

Кварцевый неастазированный гравиметр, содержащий кварцевую упругую систему с горизонтальной крутильной нитью, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измерения, в нем между фотоэлементом и подвижным зеркалом размещена шторка, положение которой регулируется лимбом. № 149897
