Реферат



Изобретение относится к технике очистки поверхностей нагрева котлов от наружных отложений. Цель изобретения - повышение эффективности очистки. Устройство содржит камеру сгорания с выхлопным соплом и взрывную камеру, расположенную смежно с камерой сгорания коаксиально выхлопному соплу. Во взрывной камере установлена перегородка, образующая со смежной стенкой топливную камеру, к которой подсоединен патрубок подачи топлива. Стенка и перегородка выполнены перфорированными. Устройство заключено в герметичный кожух, к которому подведены патрубки для подачи воздуха. Полость кожуха соединена с камерой сгорания воздушными соплами, а с взрывной камерой-посредством отверстий, расположенных в зоне перегородки. Выхлопное сопло выполнено с отверстиями у выходного конца. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (111 (g0 4 F 28 G 7/00

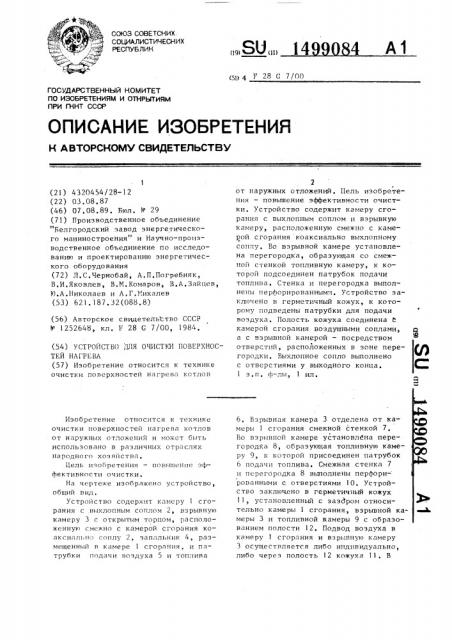

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4320454/28-12 (22) 03,08.87 (46) 07.08.89. Бюл. М 29 (71) Производственное объединение

"Белгородский завод энергетического машиностроения" и Научно-производственное объединение по исследованию и проектированию энергетического оборудования (72) Л.С.Чернобай, А.П.Погребняк, В.И.Яковлев, В.К.Комаров, В.А,Зайцев, М.А.Николаев и А.Г.1 ихалев (53) 6?1,187.32(088.8) (56) Авторское свидетель"ство СССР

М 1252648, кл. 1: 28 С 7/00, 1984. (54) УСТРОЙСТВО j3JIH ОЧИСТКИ ПОВЕ1 XHOC

ТЕЙ НАГРЕВА (57) Изобретение относится к технике очистки поверхностей нагрева котлов

Изобретение относится к технике очистки поверхностей нагрева котлов от наружных отложений и может быть использовано в различных отраслях народного хозяйства.

Цель изобретения — поньппенне эффективности очистки.

На чертеже изображено устройство, общий нид, Устройство содержит камеру 1 сгорания с выхлопным соплом 2, взрывную камеру 3 с открытым торцом, расположенную смежно с камерой сгорания коаксиально соплу 2, запальник 4, размещенный в камере 1 сгорания, и патрубки подачи воздуха 5 и топлива

2 от наружных отложений, Цель изобретения — повышение эффективности очистки. Устройство содержит камеру сгорания с выхлопным соплом и взрывную камеру, расположенную смежно с камерой сгорания коаксиально выхлопному соплу, Во взрывной камере установлена перегородка, образующая со смежной стенкой топливную камеру, к которой подсоединен патрубок подачи топлива. Стенка и перегородка выполнены перфорированным.f Устройство заключено н герметичный кожух, к которому подведены патрубки для подачи воздуха. Полость кожуха соединена камерой сгорания воздушными соплами, а с нзрынной камерой — посредством отверстий, расположенных н зоне перегородки. Выхлопное сопло выполнено с отверстиями у выходного конца.

1 з и. ф лы, 1 ил.

6. Взрывная камера 3 отделена от камеры 1 сгорания смежной стенкой 7, Во взрывной камере установлена перегородка 8, образующая топливную камеру 9, к которой присоединен патрубок

6 подачи топлива. Смежная стенка 7 и перегородка 8 выполнены перфори- рованными с отверстиями 10. Устройство заключено в герметичный кожух

11, установленный с заздром относительно камеры 1 сгорания, взрывной камеры 3 и топливной камеры 9 с образованием полости 12. Подвод воздуха в камеру 1 сгорания и взрывную камеру

3 осуществляется либо индивидуально, либо через полость 12 кожуха 11, В

99084 4

10

3 14 этом случае полость 12 соединена с камерой 1 сгорания посредством воэ— душных сопл 13, а с взрывной камерой

3 — посредством отверстий 14, расположенных в зоне перегородки 8. Выхлопное сопло 2 выполнено с отверстиями у выходного конца, Устройство работает следующим образом.

Установку устанавливают на стенке газохода открытым торцом в сторону поверхностей нагрева. Через патрубок

6 в топливную камеру 9 поступает топливо, например газ. Часть газа через отверстия 10 поступает в камеру 1 сгорания, куда одновременно через патрубок 5, полость 12 и воздушные сопла 13 подается воздух, Образующаяся в камере 1 сгорания горючая смесь воспламеняется запальником 4, Пламя иэ камеры 1 поступает в выхлопное сопло 2 и вместе с продуктами горения в гаэоход,котла, Циклы сжигания в камере l сгорания периодически повторяются, обеспечивая тем самым ее работу в пульсирующем режиме. Это обеспечивает постоянное озвучивание газового объема, интенсификацию конвективного и радиационного теплообмена, коагуляцию мелких частиц в крупные. Одновременно другая часть газа из камеры 9 через отверстия 10 поступает во взрывную камеру 3, в которую через патрубки 5, полость 12 и отверстия 14 подается воздух.

Образующаяся горючая смесь постепенно заполняет объем взрывной камеры 3 и, достигнув отверстий 15 в стенке выхлопного сопла, воспламеняется и взрывается.

Импульсное воздействие продуктов взрыва благодаря большой акустической мощности обеспечивает очистку

45 поверхностей нагрева от образовавшихся отл женпй.

Применение предлагаемого устройства позволяет обеспечить оптимальный режим работы (постоянное озвучивание топочного объема с периодическим импульсным воздействием на него) и тем самым повысить эффективность очистки поверхностей нагрева от отложений и интенсивность теплообмена, 1

Формула изобретения

1. Устройство для очистки поверхностей нагрева, содержащее камеру сгораний и последовательно соединенное с ней выхлопное сопло, запальник и средство для подачи топливовоздушной смеси, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности очистки, оно снабжено взрывной камерой, расположенной смежно с камерой сгорания коаксиально выхлопному соплу, взрывная камера снабжена перегородкой, размещенной на расстоянии от смежной стенки, при этом смежная стенка и перегородка выполнены перфорированными, выхлопное сопло выполнено с отверстиями у выхсдного конца, а средство для подачи топливовоэдушной смеси выполнено в виде патрубка подачи газа, присоединенного к взрывной камере между смежной стенкой и перегородкой, и патрубков подачи воздуха в камеру сгорания и взрывную камеру.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что оно снабжено кожухом, патрубки подачи воздуха присоединены к кожуху, стенка взрывной камеры выполнена с отверстиями в зоне перегородки, а камера сгорания снабжена воздушными соплами.

1499084

Воздук

osdyz
