Устройство для контроля центрировки линз

Устройство для контроля центрировки линз

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Целью изобретения является повышение производительности контроля за счет увеличения поля зрения устройства. Пучки лучей лазера 1 собираются линзой 2 в точечном отверстии диафрагмы 4. Проекционный объектив 6 и объектив 7 формируют изображение диафрагмы 4 в автоколлимационной точке контролируемой линзы 11. Отраженные от контролируемой линзы 11 пучки лучей проходят через объектив 7, проекционный объектив 6 и разделяются светоделителем 5 на два пучка лучей, один из которых формирует изображение точечного отверстия диафрагмы 5 на чувствительной площадке передающей телевизионной трубки телевизионной установки 8, а другой - на матовом экране диафрагмы 4. При больших децентрировках по положению автоколлимационного изображения точечного отверстия диафрагмы 4 на матовом экране предварительно центрируют линзу до получения на экране монитора 9 автоколлимационного изображения, после чего производят окончательное центрирование. За счет расширения поля зрения повышается производительность контроля. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) m 4 С 01 В 11/27

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4158123/24-28 (22) 08.12.86 (46) 23.09.89. Бюл.¹ 35 (72) А.А,Курибко, Н.С.Селезнев и А.В.Спивак (53) 535.885(088.8) (56) Кривоваз Л.М. и др. Практика оптической измерительной. лаборатории.

М,: Машиностроение, 1974, с.153, рис.78. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЦЕНТРИРОВКИ ЛИНЗ (57) Изобретение относится к измерительной технике. Целью изобретения является повышение производительности контроля за счет увеличения поля зрения устройства. Пучки лучей лазера 1 собираются линзой 2 в точечном отверстии диафрагмы 4. Проекционный объектив 6 и объектив 7 формируют изображение диафрагмы 4 в автоколли%

2 мационной точке контролируемой линзы 11. Отраженные от контролируемой линзы 11 пучки лучей проходят через объектив 7, проекционный объектив 6 и разделяются светоделителем 5 на два пучка лучей, один из которых формирует изображение точечного отверстия диафрагмы 5 на чувствительной площадке передающей телевизионной трубки телевизионной установки 8, а другой на матовом экране диафрагмы 4. При больших децентрировках по положению автоколлимационного иэображения то" чечного отверстия диафрагмы 4 на ма" товом экране предварительно центрируют линзу до получения на экране монитора 9 автоколлимационного изображения, после чего производят окончательное центрирование. 3а счет расширения поля зрения повышается производительность контроля ° 1 ил.

3 1509587

Изобретение относится к измерительной технике и может быть использовано для контроля центрирования линз при их изготовлении, а также при сборке объективов и их контроле, Целью изобретения является повышение производительности контроля за счет увеличения поля зрения устройства. 10

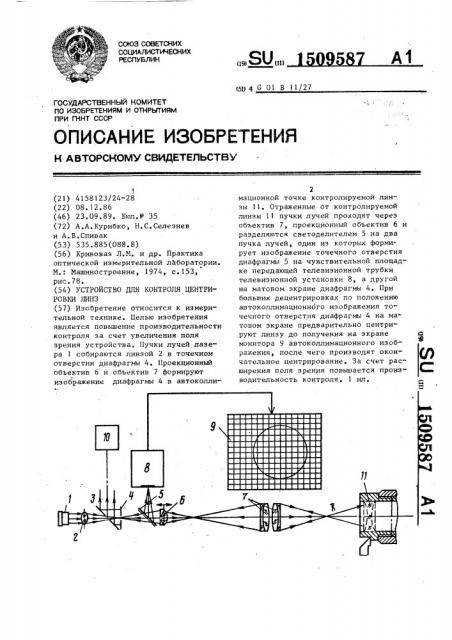

На чертеже представлена функциональная схема ус-..ройства, Устройство содержит осветитель, выполненный в виде лазера 1 и линзы

2, последовательно установленных по 15 ходу пучка лучей лазера 1, отражателя 3 с отверстием, установленного под углом 45 к оптической оси устройства, диафрагму 4, выполненную в виде матового экрана с точечным 20 отверстием, которое оптически связано через отверстие в отражателе 3 с линзой 2, светоделитель 5, проекционный объектив 6 с увеличением больше еди" ницы, плоскость изображения которого 25 совмещена с диафрагмой 4, объектив 7, плоскость изображения которого совмещена с предметной плоскостью проекционного объектива 6, и блок регистрации, выполненный в виде телевизи- 30 онной установки 8 и монитора 9, и блок 10 визирования. Вход монитора 9 подключен к выходу телевизионной установки 8. Плоскость регистрации блока регистрации (чувствительная по- 35 верхность передающей телевизионной трубки телевизионной установки 8) оптически сопряжена через светоделитель с плоскостью изображения проекLlHoHHoro объектива 6. Блок 10 визиро 40. вания может быть выполнен в виде окуляра и оптически связан через отражатель 3 с диафрагмой 4.

Контролируемую линзу ll устанавливают после объектива 7 по ходу пучка 45 лучей лазера 1.

Перед измерением устанавливают чувствительность телевизионной установки 8 так, чтобы на экране монитора 9 размер автоколлимационного изоб" ражения точечной диафрагмы 4 имел минимальную величину.

Устройство работает следующим образом.

Пучки лучей лазера 1 собираются линзой 2 в точечном отверстии диафрагмы 4. Проекционный объектив 6 и объектив 7 формируют иэображение диа" фрагмы 4 в автоколлимационной точке контролируемой линзы 11. Отраженные от контролируемой линзы 11 пучки лучей проходят через объектив 7, проекционный объектив б и разделяются светоделителем 5 на два пучка лучей, один из которых формирует иэображение точечного отверстия диафрагмы 4 на чувствительной площадке передающей телевизионной трубки телевизионной установки 8, а второй — на матовом экране диафрагмы 4.

При больших величинах децентрировки автоколлимационное изображение точечного отверстия отсутствует на экране монитора 9, и оператор может наблюдать его на экране диафрагмы 4 с помощью блока 10 визирования, После предварительного центрирования линзы автоколлимационное изображение точечного отверстия в диафрагме 4 появляется на экране монитора 9 и оператор может более точно провести центрирование линзы 11.

1 асширение поля зрения устройства за счет выполнения диафрагмы 4 в виде экрана с точечным отверстием установки проекционного объектива 6 между светоделителем 5 и объективом

7 и снабжение устройства блоком

10 визирования и отражателем 3 позволяет быстрее вывести автоколлимационное изображение диафрагмы 4 на экран монитора 9, а следовательно, повысить производительность контроля.

Формула изобретения

Устройство для контроля центрировки линз, содержащее осветитель, последовательно установленные по ходу пучка лучей осветителя диафрагму, светоделитель, объектив и проекционный объектив с увеличением больше единицы, установленный так, что его предметная плоскость совмещена с плоскостью иэображения объектива, и блок регистрации, установленный так, что его плоскость регистрации оптически сопряжена с плоскостью изображения проекционного объектива, о т л.ич а ю щ е е с я тем, что, с целью повышения производительности контроля, оно снабжено отражателем с отверстием, установленным между осветите" лем и диафрагмой под углом 45 к оптической оси устройства так, что осветитель оптически связан через отверстие в отражателе с диафрагмой,.

Составитель А.Заболотскнй

Техред К.Верес . Корректор M.Васильева

Редактор C.Ïàòðóøåâà

Заказ 5789/31 Тираж 683 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГЕНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гага на, 101

5 1509587 6 блоком визирования, оптически связан-- так, что его плоскость изображения ным через отражатель с диафрагмой, совмещена с диафрагмой, а диафрагма проекционный объектив установлен выполнена в виде матового экрана с между светоделителем и объективрм точечным отверстием.
