Реферат



Изобретение относится к измерительной технике и может быть использовано для измерения углов в двух взаимно перпендикулярных плоскостях. Целью изобретения является повышение точности измерений и упрощение конструкции автоколлиматора. Перекрестие проекционной марки 3 и измерительной сетки формируют в сопряженных задних фокальных плоскостях объектива 1 в виде совокупностей штрихов. Угол α определяют при совмещении штрихов с помощью отсчетного устройства, а угол β по разности отсчетов при двух положениях механизма 6 наведения. 3 ил.

СОЮЗ С08ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 С 01 В 11/26

8 . Е1:";ihip .. лещ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4323221/24-28 (22) 30,10.87 (46) 30,09.89. Бюл. N- 36 (72) А.В.Спивак и Н.С.Селезнев (53) 53 1. 743(088 ° 8) (56) Техническое описание БЦ

278 70 50 TO гониометра-спектрометра

ГС2 ГОСТ 10021-84. (54) ABTOKOJIJIHMATOP (57) Изобретение относится к измерительной технике и может быть использовано для измерения углов в двух вза„.,SU 151 l 591 A I

2 имно перпендикулярных плоскостях.

Целью изобретения является повышение точности измерений и упрощение конструкции автоколлиматора. Перекрестие проекционной марки 3 и измерительной сетки формируют в сопряженных задних фокальных плоскостях объектива 1 в виде совокупностей штрихов ° Угол <4 определяют при совмещении штрихов с помощью отсчетного устройства, а угол по разности отсчетов при двух положениях механизма 6 наведения. 3 ил °

3 1511591

Изобретение относится к измерительной технике и может быть использовано для измерения углов в двух взаимно перпендикулярных плоскостях. °

Целью изобретения является повышение точности измерений и упрощение конструкции автоколлиматора, достигаемые за счет того, что в автоколлиматоре с поперечным наведением 1О только по одному из направлений измерения измерительная сетка и проекционная марка выполнены с перекрестиями один из штрихов которых составЭ о ляет с другим угол 45 !5

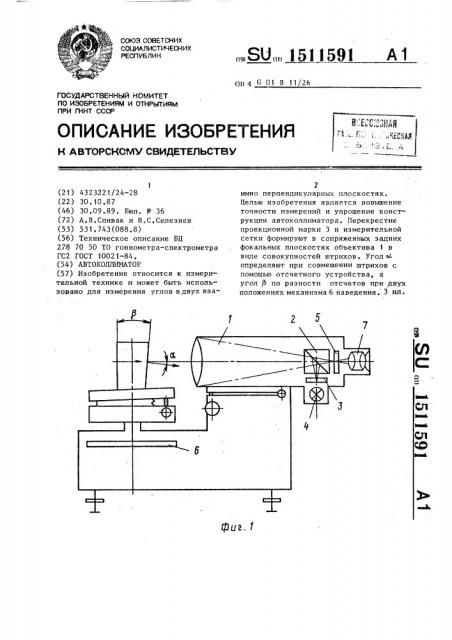

На фиг.1 и 2 представлен автоколлиматор; на фиг.3 (а,б) — перекрестия, нанесенные соответственно на проекционную марку и измерительную сет -. ку, на фиг.3 в, r — последовательность 20 действий по измерению углов в двух взаимно перпендикулярных плоскостях.

Автоколлиматор содержит, объектив

1, светоделительный кубик 2, проекционную марку 3, подсвечиваемую ис- 25 точником 4 света, измерительную сетку

5, установленную с возможностью перемещения с помощью механизма 6 поперечного наведения, снабженного отсчетным устройством (не показан), и оку.- 30 ляр 7.

Проекционная марка 3 выполнена с перекрестием, состоящим из штрихов

8 н 9 (фиг.За), образующим угол 45 .

Измерительная сетка 5 выполнена с пе- 35 рекрестием, образованным штрихами о

i0 и 11 также составляющими угол 45 (фиг.Зб). Сетка и марка расположены таким образом, что их перекрестия симметричны относительно светоделн- 40 теля. Поэтому при ориентации отражающей поверхности контролируемого объекта перпендикулярно оси автоколлиматора изображения перекрытий марки и сетки в поле зрения совпадают. 45

Механизм 6 поперечного наведения позволяет смещать изображение перекрестия измерительной сетки в направлении, перпендикулярном штрихам 8 и 10.

Измерение углов Ы. и Р отклонения контролируемого объекта соответственно в направлениях действия механизма

6 поперечного наведения и в перпендикулярном к ".нему направлении производится в следующей последовательности.

В исходном положении механизма 6 по4 перечного наведения (фиг.Зг) при наличии углов о и,Ь изображение перекрестия проекционной марки 3 смещено относительно перекрестия сетки 5 на расстояние а в направлении, перпендикулярном штриху 8, и на расстояние b в перпендикулярном к нему направлении. Сначала механизмом Ь поперечного наведения совмещают штрихи 8 и 10 перекрестий (фиг.Зб и в).

В этом положении с помощью ошсчетного устройства определяют угол o4 . Затем тем же механизмом 6 поперечного наве-, дения добиваются совмещения. штрихов

9 и 11 перекрестий (фиг.Зв). Очевидно, поскольку угол между штрихами о

8 и 9 перекрестий составляет 45, для такого совмещения необходимо переместить перекрестие марки из положения,.в котором производился первый. отсчет, на расстояние Ь. По разности отсчетов в первом и втором положениях механизма 6 наведения определяют угол P .

Благодаря использованию механизма

6 поперечного наведения и отсчетного устройства при.контроле угла /5 достигается повышение точности измерения этого угла.

Формула изобретения

Автоколлиматор, содержащий оптически связанные объектив, светоделитель, проекционную марку, выполненную с целевым знаком в виде перекрестия, и измерительную сетку, выполненную в виде перекрестия, геометри-. чески подобного перекрестию чарки, и установленную в положение",при котором перекрестия сетки . и марки симметричны относительно светоделителя, механизм поперечного наведения перекрестия сетки на изображение марки в направлении, перпендикулярном одному из штрихов перекрестия, и связанное с механизмом наведения отсчетное устройство, отличающийся тем, что, с. целью повьппения точности измерений углов в направлении, перпендикулярном направлению наведения, и упрощения конструкции автоколлиматора, один из штрихов каждого перекрестия образует с другим штрихом угол 45 .
