Устройство для контроля аналоговых объектов

Устройство для контроля аналоговых объектов

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано для обнаружения неисправных элементов в аналоговых объектах. Цель изобретения - расширение области применения и упрощение устройства. Устройство содержит блок 1 согласования уровня сигнала, делители напряжения 2 и частоты 23, компараторы 3, 4, элементы И 5, 6, 11, 12, 13, НЕ 7, ИЛИ 17, реверсивный счетчик 8, цифроаналоговый преобразователь 9, источник 10 опорного напряжения, триггер 14, формирователь 15 временного интервала измерения, группу элементов И 16, регистры 18, 19 сдвига, сумматор 20 по модулю два, индикатор 21, генераторы импульсов 22 и одиночных импульсов 24, переключатели 25, 26. Устройство позволяет контролировать объекты без встроенных стимуляторов и соединяемых согласующих устройств. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G 06 F 15/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4381328/24-24 (22) 22.02.88 (46) 15.11.89. Бюл. Р 42 (71) Дальневосточный политехнический институт (72) Л. И. Токмакова, А. Б. Синицын и В. Н. Кравченко (53) 621.396(088.8) (56) Электроника, 1977,Р 5,с. 23-33.

Авторское свидетельство СССР

Р 1288702, кл. G 06 F 11/30, 1985. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ АНАЛОГОВЫХ ОБЪЕКТОВ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для обнаружения неисправных элементов в аналоговых объектах. Цель изобретения — рас2 ширение области применения и упрощение устройства. Устройство содержит блок 1 согласования уровня сигнала, делители напряжения 2 и часпоты 23, компараторы 3 и 4, элементы И 5, 6,,11, 12 и 13, НЕ 7, ИЛИ 17, реверсивный счетчик 8, цифроаналоговый преобразователь 9, источник !О опорного напряжения, триггер 14, формирователь 15 временного интервала измерения, группу элементов И 16, регистры 18 и 19 сдвига, сумматор 20 по модулю два, индикатор 21, генераторы импульсов 22 и одиночных импульсов 24, переключатели 25 и 26. Устройство позволяет контролировать объ- а екты без встроенных стимуляторов и соединяемых согласующих устройств.

2 ил.

С::

1522239

Изобретение относится к автоматике и вычислительной технике и может быть использовано для ко троля ана.— логовых объектов и для поиска неис50 правных элементов в них.

Цель изобретения — упрощение устройства и расширение его области применения.

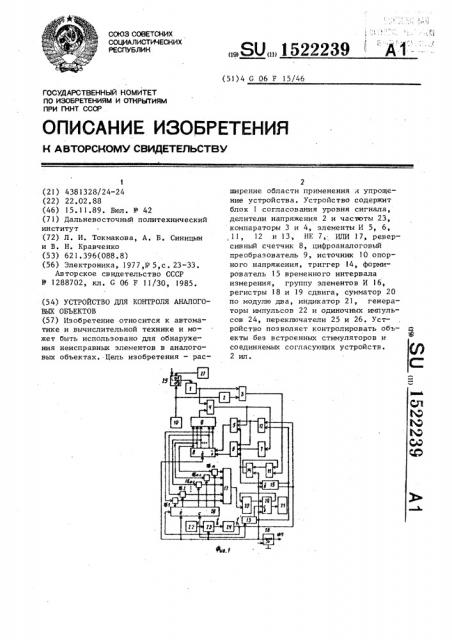

На фиг. 1 изображена функциональная схема устройства; на фиг. 2временная диаграмма его работы.

Устройство содержит блок 1 согласования уровня сигнала, делитель 2 напряжения, первый 3 и второй 4 ком- 15 параторы, первый 5 и второй 6 элементы И, элемент НЕ 7, реверсивный счетчик 8, цифроаналоговый преобразователь 9, источник 10 опорного напряжения, третий 11, четвертый 12 и пятый

13 элементы И, триггер 14, формирователь 15 временного интервала измерения, группу 16 элементов И, элемент ИЛИ 17, второй 18 и первый 19 регистры сдвига, сумматор 20 по модулю два, 25 индикатор 21, генератор 22 импульсов, делитель 23 частоты, генератор 24 одиночных импульсов, первый 25 и второй 26 переключатели. На фиг. 1 обозначен объект 27 контроля.

ЗО

Устройство может работать в двух режимах работы: в основном (при контроле внешнего объекта) и в режиме самоконтроля, Э основном режиме работы переключатель 25 устанавливают в положение А, когда вход блока 1 соединяется с выходом контролируемого объекта 27. Последний перед началом измерения устанавливают в режим снятия контрольной сигнатуры †-режим, в кото-40 ром снимается эталонная сигнатура для данной точки схемы с исправного объекта 27. Перед контролем производят установку в "0" счетчика 8, триггера

l4, регистров 18 и 19, делителя 23 частоты и формирователя 15. В блоке 1 устанавливают необходимый максимальный диапазон измерения аналогового напряжения для данной контролируемой точки схемы.

Делителем 2 напряжения устанавливают уровень напряжения срабатывания компаратора 3. При достижении этого уровня аналоговым сигналом, поступающим с блока 1, компаратор 3 вырабатывает сигнал " Пуск" устройства. Ila формирователе 15 устанавливают длительность окна измерения. При подключении устройства к контролируемой точке схемы исследуемого объекта 27 аналоговый сигнал через блок 1 поступает на компараторы 3 и 4, После срабатывания компаратора 3 (при достижении аналоговым сигналом напряжения сравнения) импульс запуска через элемент

И 11 поступает на единичный вход триггера 14. При этом с его прямого выхода поступает сигнал разрешения на входы элементов И 5 и 6 и формирователь 15.

Обратная связь, заведенная с инверсного выхода триггера 14 на; элемент И 11, препятствует появлению запрещенного состояния на S- u R-входах. Синхроимпульсы с генератора 22 проходят чер.-з делитель 23 частоты и генератор

24 и с частотой f /n поступают через элемент И 12 на элементы И 5 и б, так как на другом входе элемента И ::2 установлен уровень лог. "1" с выхода формирователя 15. На выходе последнего устанавливается уровень лог. "1" с момента прихода сигнала разрешения от триггера 14 до окончания процесса измерения аналогового сигнала.

Устройство начинает работать в режиме слежения„ когда на первые входы элементов И 5 и 6 поступает уровень лог. "1" от триггера. 14. За счет действия обратной связи (через реверсивный счетчик 8, преобразователь

9 и компаратор 4) выходной код отслеживает входной сигнал с точностью до шага квантования, если между скоростью измерения входного напряжения

U 8,(с), частотой следования счетных ,f импульсов f /п, поступающих на третьи входы элементов H 5 и 6, и шагом квантования Ь имеет место соотношение ьх ()

Параллельный код, образованный на выходах реверсивного счетчика 8, поступает на входы группы 16 элементов

И, вторые входы которых поразрядно соединены с выходами регистра 18., Смена кода на выходах счетчика 8 и появление очередного импульса на входе регистра 18 происходит с частотой

Е,и. С приходом импульса с генератоI ра 24 регистр 18, тактируемый частотой f, осуществляет передвижение импульса от младшего разряда к старшему, открывая последовательно один за другим элементы 16.1,,16.п. При этом

1522239 6 на выходе элемента ИЛИ 17 получают последовательньп код с частотой сле, дования и . Этот код подается на стандартньй узел сжатия двоичной после5 довательности, состоящий из сумматора

20 по модулю два и сдвигового регистра 19, на тактовый вход которого поступают импульсы частотой f с генератора 22 во время интервала измерения. 10

По окончании процесса контроля аналогового сигнала сформированный на регистре 19 двоичньпл код поступает на индикатор 21 и отображается как окончательный результат контроля аналогово- 15 го сигнала.

Б режиме самоконтроля переключатель

25 устанавливается в положение В, когда вход блока 1 соединяется с выходом источника 10. Дальнейшая работа уст- 20 ройства осуществляется аналогично описанной для основного режима.

Формула и з обретения

Устройство для контроля аналоговых объектов, содержащее генератор импульс сов, сумматор по модулю два, первый регистр сдвига, индикатор и блок согласования уровня сигнала, выход сумматора по модулю два соединен с информационным входом первого регистра сдвига, первый выход которого связан с первым входом сумматора по модулю два, а второй выход — с входом индикатара, отличающееся тем, что, с целью упрощения устройства и расширения его области применения за счет возможности контроля объектов без встроенных стимуляторов, в него введены делитель напряжения, два компаратсра пять элементов И, элемент

40 НЕ, реверсивный счетчик, цифроаналоговый преобразователь, источник опорного напряжения, триггер, формирователь временного интервала измерения, группа элементов И, элемент ИЛИ, второй

45 регистр сдвига, делитель частоты, генератор одиночных импульсов и два переключателя, управляющий вход первого из которых является входом задания режима устройства, первый информационный вход первого переключателя служит информационным входом устройства для подключения выхода контролируемого объекта, второй информационный вход соединен с входом делителя напряжения

55 и с выходом источника опорного напряжения, а BbMop — с входом блока согласования уровня сигнала, выход которого связан с первыми входами первого и второго ксмпараторов, второй вход первого компаратора подключен к выходу делителя напряжения, а выход— к.первому входу третьего элемента И, второй вход котсрсг: соединен с инверсным выходом триггера, прямой выход которого связан с первыми входами первого H второго эпементов И и с входом запуска формирователя временного интервала измерения, единичный вход триггера. подключен к выходу третьего элемента И, а нулевой вход — к входам сброса формирователя временного интервала измерения, первого и второго регистров сдвига, делителя частоты и реверсивного счетчика и к выходу второго переключателя, информационные входы которсга пс ключены к п|инам нулевага и питающего потенциалов, а управляющий вход является входом управленин сбросом устройства, второй вход первого элемента И соединен с входом элемента НЕ и с выходом второго компаратсра, второй вход второго элемента И подключен к выходу элемента НЕ, третьи..входы первого и второго элементов И соединены с выходом четвертого элемента И, первый вход которого связан с первым входом пятсго элемента И и с выходом формирователя временного интервала измерения, а второй вход— с тактовым входом формирователя временного интервала измерения„ информационным входом второго регистра сдвига и с выходом генератора одиночных импульсов, вход которого подключен к выходу делителя частоты, вход которо- . га подсоединен к второму входу пятого элемента И и тактовому входу второго регистра сдвига и к выходу генератора импульсов, выходы разрядов второго регистра сдвига соединены с первыми входами элементов И группы, выходы которых связаны с входами элемента

ИЛИ, вторые входы элементов И группы и группа входов цифроаналогового преобразователя соединены с выходами разрядов реверсивного счетчика, вычитающий и суммирующий входы которого подключены соответственно к выходам первого и второго элементов И, выход элемента ИЛИ соединен с BTopbIM входом сумматора по модулю два, тактовый вход первого регистра сдвига связан с выходом пятого элемента И, выход цифроаналогового преобразователя подключен к второму входу второго компаратора.

1522239

Редактор М. Петрова

Заказ 6966/48 Тираж 668 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб °, д. 4/5

Производственно †издательск комбинат "Патент", г. Ужгород, ул. Гагарина, 101

f и

gl

П

gyc (Вы акн (Вь

Составитель В. Воронков

Техред Л, Сердюкова Корректор 3 Лончакова
