Способ непрерывной экстракции для системы твердое вещество- жидкость

Способ непрерывной экстракции для системы твердое вещество- жидкость

Иллюстрации

Показать все

Реферат



Изобретение относится к химической технологии. Цель - повышение экономичности процесса экстракции в системах твердое вещество-жидкость, осуществляемого в пульсационном режиме с наложением пульсаций на жидкую фазу, с выводом твердого вещества в виде суспензии и ее последующим разделением. Наложение пульсаций осуществляют циклическим прерыванием потока фильтра, выходящего из разделителя суспензии и поступающего в нижнюю часть экстракционной колонны. Использование изобретения позволяет уменьшить расход энергии на создание пульсаций.

СО(ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (111 (51) 5 В 01 D 11/02

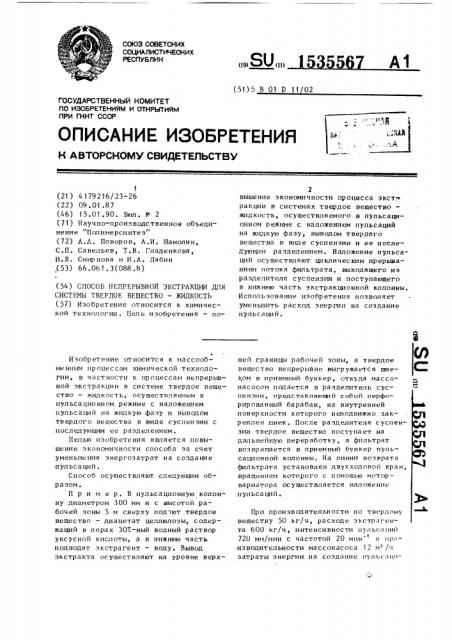

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ С8ИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

t (21) 4179216/23-26 (22) 09 ° 01.87 (46) 15.01.90. Бюл. М- 2 (71) Научно-производственное объединение "Полимерсинтез" (72) Л.A. Поворов, A.È. Шамолин, С.П. Савельев, Т. В, Гладенкова, И. В. Смир нова и И .А. Лябин ,(53) 66.061.3(088.8) (54) СПОСОБ НЕПРЕРЫВНОИ ЭКСТРЛКЦИИ ДЛЯ

СИСТЕИЬ1 ТВЕРДОЕ ВЕЩЕСТВΠ— ЖИДКОСТЬ (57) Изобретение относится к химической технологии, Цель изобретения — поИзобретение относится к массообменным процессам химической технологии, в частности к процессам непрерывной экстракции в системе твердое вещество — жидкость, осуществляемым в пульсационном режиме с наложением пульсаций на жидкую фазу и выводом твердого вещества в виде суспензии с последующим ее разделением.

Целью изобр етения является повышение экономичности способа за счет уменьшения энергозатрат на создание пул ьса ций, Способ осуществляют сл едующим образом.

П р и и е р. В пульсационную колонну диаметром 300 мм и с высотой рабочей эоны 5 и сверху подчют твердое вещество — диацетат целлюлозы, содержащий в порах 307-ный водный раствор уксусной кислоты, а в нижнюю часть подводят экстрагент — воду, Вывод экстракта осуществляют на уровне верх2 вышение экономичности процесса экстр ракции в системах твердое вещество— жидкость, осуществляемого в пульсационном режиме с наложением пульсаций на жидкую фазу, выводом твердого вещества в виде суспензии и ее последующим разделением. Наложение пульсаций осуществляют циклическим прерыванием потока фильтрата, выходящего из разделителя суспензии и поступающего в нижнюю часть экстракционной колонны, Использование изобр етения позволяет уменьшить расход энергии на создание пульсаций. ней границы рабочей зоны, а твердое вещество непрерывно выгр ужа ется шн еком в приемный бункер, откуда массонасосом подается в разделитель суспензии, представляющий собой перфорированный барабан, на внутренней поверхности которorо неподвижно закреплен шнек. После разделителя суспензии твердое вещество поступает на дальнейшую переработку, а фильтрат возвращается в приемный бункер пульсационной колонны. На линии возврата фильтрата установлен двухходовой кран, вращением которого с помощью мотор— вариатора осуществляется наложение пульсаций.

При пр ои зв одител ьн ости по твердому веществу 50 кг/ч, расходе экстрагента 600 кг/ч, интенсивности пульсаций

720 мм/мин с частотой 20 мин и производительности массонасоса 12 м /ч затраты энергии на создание пульсацп1535567 твердого вещества .в виде суспензии из нижней части колонны, последующее разделение суспенэии и возврат получен5 ного фильтрата.в нижнюю часть колонны, причем наложение пульсаций осуществляют на жидкую фазу, о т л и ч аю шийся тем, что, с целью повышения экономичности способа за счет уменьшения энергозатрат на создание пульсаций, наложение пульсаций осуществляют периодическим прерыванием потока фильтрата. онного режима уменьшаются в 4 раза по сравнению ао способом-прототипом.

Формула изобретения

Способ непрерывной экстракции для системы твердое вещество - жидкость, включающий контактирование твердого и жидкого веществ..в противопточной пульсационной колонне, отвод экстракта в верхней части колонны, вывод
