Реферат



Изобретение относится к строительству и может найти применение при сооружении технологических трубопроводов. Цель изобретения - повышение эксплуатационной надежности трубопровода. Указанная цель достигается тем, что в опоре используется стопорный механизм в виде набора реек с храповым зацеплением. Это позволяет сохранить требуемую прочность храпового механизма и уменьшить диапазон зазоров, возникающих между трубопроводом и опорой. 2 з.п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1% (11) (51 ) 5 F 16 Т. 3/20

5 ЯИйИй3

i. -,.Л,ЖЫ М

1 1 О i t= l; H

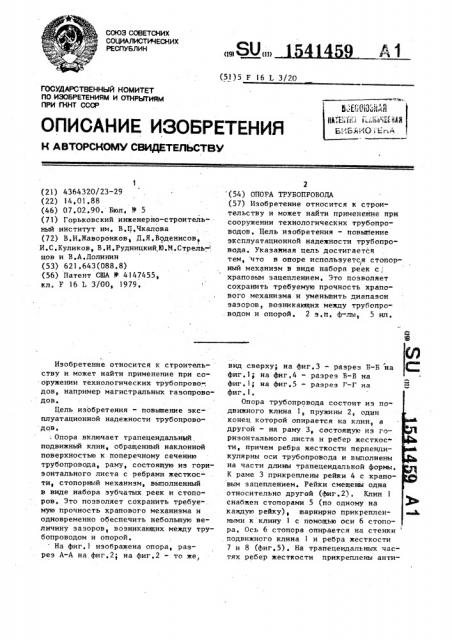

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

1 (21) 4364320/23-29 (22) 14,01,88 (46) 07,02.90. Бюл, М 5 (71) Горьковский инженерно-строительный институт им. В.Ц,Чкалова (72) В,И,Жаворонков1 Д.Я.Воденисов, И.С.Куликов, В,И,Рудницкий.Ю.М.Стрель- цов и В.А.Долинин (53) 621.643(088.8) (56) Патент США 11 4147455, кл. Р 16 L 3/00, 1979.

Изобретение относится к строительству и может найти применение при сооружении технологических трубопрово дов, например магистральных газопроводов.

Цель изобретения - повышение эксплуатационной надежности трубопроводов, ; Опора включает трапецеидальный подвижный клин, обращенный наклонной поверхностью к поперечному сечению трубопровода, раму, состоящую из горизонтального листа с ребрами жесткос" ти, стопорный механизм, выполненный в виде набора зубчатых реек и стопоров. Это позволяет сохранить требуе-. мую прочность храпового механизма и одновременно обеспечить неболыпую величину зазоров, возникающих между трубопроводом и опорой.

На фиг,1 изображена опора, разрез А-А на,фиг.2; на фиг,2 — то же, 2 (54) ОПОРА ТРУБОПРОВОДА (57) Изобретение относится к строительству и может найти применение при сооружении технологических трубопроводов. Цель изобретения — повышение эксплуатационной надежности трубопровода. Укаэанная цель достигается тем, что в опоре используется стопорный механизм в виде набора реек с, храповым зацеплением. Это позволяет сохранить требуемую прочность храпового механизма и уменьшить диапазон зазоров, возникающих между трубопро. водом и опорой. 2 з ° II, ф-лы 5 ип. вид сверху, на фиг.3 — разрез Б-Б на ( фиг.1; на фиг,4 — разрез В-В на фиг. 1; на фиг,5 — разрез Г-Г на фиг.1, Опора трубопровода состоит иэ подвижного клина 1, пружины 2, один конец которой опирается ка клин, а другой — на раму 3, состоящую из горизонтального листа ч ребер жесткости, причем ребра жесткости перпендикулярны оси трубопровода и выполнены на части длины трапецеидальной формы.

К раме 3 прикреплены рейки 4 с храповым зацеплением. Рейки смещены одна относительно другой (фиг.2), Клин 1 снабжен стопорами 5 (по одному на каждую рейху), шарнирно прикрепленными к клину 1 с помощью оси 6 стопора, Ось 6 стопора опирается на стенки

1 подвижного клина 1 и ребра жесткости

7 и 8 (фиг,5). На трапецеидальных частях ребер жесткости прикреплены анти1541459

11

10 фиг.1 фрикционные накладки 9 (фиг,1), имеющие в поперечном сечении форму кругового сегмента (фиг.3 и 4). Между рамой 3 и опорной плитой 10 расположе5 на антифрикционная прокладка 11.

Опора работает следующим образом.

Перед установкой опоры под трубопровод приподнимают стопор 5 и подвижный клин 1 смещают в крайнее пра- !и вое положение (до упора в ребро жесткости рамы 3). Смещение подвижного клина 1 можно осуществить, например, с помощью стержня с резьбой, прикрепченного к подвижному клину 1 и прохо- !5 дящего через отверстие в раме 3, и гайки, опирающейся на раму 3, с руч кой (стержень и гайка с ручкой не показаны), Опору вместе с антифрикционной прокладкой 11 устанавливают на 20 опорную плиту 10, При появлении зазора между опорой и трубопроводом 12 пружина 2 смещает подвижный клин и система самоцентрируется,. Стопор 5, поворачива- 25 ясь вокруг точки его прикрепления к клину 1 (например, под действием пружины или силы тяжести), входит в зацепление с зубом рейки 4 и таким образом фиксирует подвижный клин 1 по 3р отнощению к раме 3, опора становится жесткой.

Смещение зубьев реек и наличие по одному стопору на каждую рейку позво- 35 ляют обеспечить плавную фиксацию клина.

Таким образом, исключается проседание трубопровода и возникновение в нем иэгибных напряжений, Ф о р м у л а и з о б р е т е н и я

1, Опора трубопровода, включающая трапецеидальный подвижный клин, обращенный наклонной плоскостью к поперечному сечению трубопровода, раму состоящую иэ горизонтального листа с ребрами жесткости, стопорный механизм иэ зубчатых реек и стопоров, установленную на основание с возможностью относительнрго смещения, о т л и ч аю щ а я с я тем, что, с целью повышения эксплуатационной надежности трубопровода, стопорный механизм име-. ет набор реек с храповым зацеплением, а на наклонной плоскости подвижного клина и наклонных частях ребер жесткости установлены антифрикционные накладки, имеющие в поперечном сечении форму кругового, сегмента, 2, Опора по и, 1 о т л и ч а ю» щ а я с я тем, что с двух сторон подвижный клин подкреплен ребрами жесткости.

3, Опора по пп, 1 и 2, о т л и— ч а ю щ а я с я тем, что, с целью уменьнения габаритов, пружина сжатия установлена внутри подвижного клина.

1541459

Составитель А.Харевский

Редактор В.Петраш Техред Д.0лийнЫк Корректор Л.Патай

Заказ ?74

Тираж 567 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
