Крестово-кулисная муфта

Крестово-кулисная муфта

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к соединению валов машин и механизмов в условиях угловых и осевых смещений их осей и повышенных автоколебаний. Цель изобретения - повышение долговечности и плавности включения путем обеспечения демпфирующих возможностей. Муфта содержит две полумуфты 1 и 2 с диаметральными пазами на взаимно обращенных торцах и промежуточный упругий элемент (ПУЭ) 3. ПУЭ 3 выполнен в виде упругого кольца 4 и закрепленных в нем в двух взаимно перпендикулярных плоскостях призматических стержней (ПС) 5. Торцовые поверхности ПС 5 контактируют между собой в плоскости их пересечения, образуя демпфер сухого трения. ПС 5 расположены в пазах полумуфт. Крутящий момент передается от полумуфты 1 к полумуфте 2 через ПУЭ 3. При включении муфты происходит относительный поворот ПС 5 и демпфирование колебаний. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1550244 (51)5 Г 16 D 3/04

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д BTGPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2l) 4345559/25-27 (22) 17. 12, 87 (46) 15.03.90. Бюл. Г" 10 (75) О.С.Кочетов и А.И.Зубко (53) 621.825.8 (088.8) (56) Авторское свидетельство СССР

У 356387, кл. F 16 D 3/04, 1970. (54) КРЕСТОВО-КУЛИСНАЯ МУФТА (57) Изобретение относится к машиностроению, а именно к соединению валов машин и механизмов в условиях угловых и осевых смещений их осей и повышенных автоколебаний ° Цель изобретения — повышение долговечности и плавности включения путем обеспечения демпфирующих возможностей. Муфта

2. содержит две полумуфты 1 и 2 с диаметральными пазами на взаимно обращен ных торцах и промежуточный упругий элемент (ПУЭ) 3. ПУЭ 3 выполнен в виде упругого. кольца 4 и закрепленных в нем в двух взаимно перпендикулярных плоскостях призматических стержней (ПС) 5. Торцовые поверхности ПС 5 контактируют между собой в плоскости их пересечения, образуя демпфер сухого трения. ПС 5 расположены в пазах полумуфт. Крутящий момент передается от полумуфты 1 к полумуфте 2 через ПУЭ 3 ° При включении муфты происходит относительный новорот ПС 5 и демпфирование колебаний. д

4 ил.

1550244

Изобретение относится к машиностроению и может быть использовано для соединения валов машин и механизмов в условиях угловых и радиальных

5 смещении их осеи и повышенных автоколебаний.

Цель изобретения - повышение долговечности и плавности включения путем обеспечения демпфирующих возможностей.

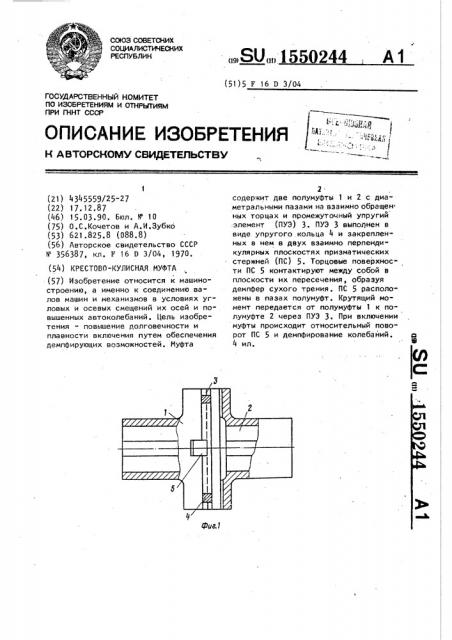

На фиг. 1 схематически изображена предлагаемая муфта, общий вид; на фиг. 2 - промежуточный упругий элемент, общий вид; на фиг. 3 - то же, вид сбоку; на Фиг. 4 - крепление стержней к кольцу упругого промежуточного элемента.

Крестово-кулисная муфта содержит две полумуфты 1 и 2 с диаметральными пазами на взаимно обращенных торцах и промежуточный упругий элемент

3. Промежуточный элемент выполнен в виде упругого кольца 4 с закрепленными в нем в двух взаимно перпенди- 2 кулярных плоскостях призматическими стержнями 5, контактирующими между собой в плоскости их пересечения и входящими в пазы полумуфт 1 и 2.

Крепление стержней 5 в кольце 4 может быть обеспечено установкой коль30 .ца 4 в пазах 6, выполненных в стержнях, с дальнейшей их фиксацией винтами 7 (фиг. 2) или сваркой (фиг. 4) .

Крутящий момент передается, например„ от полумуфты 1 к полумуфте 2 через упругий промежуточный элемент

3. При включении муфты происходит относительный угловой поворот стержней 5, при этом взаимодействие контактирующих между собой поверхностей стержней обеспечивает повышение демпфирующих возможностей, являясь демпфером сухого трения.

В результате указанного выполнения промежуточного элемента обеспечивается повышение долговечности и плавности включения муфты вследствие повышения демпфирующих возможностей.

Формула и з о б р е т е н и я

Крестово-кулисная муфта, содержащая две полумуфты с диаметрально расположенными пазами на взаимно обращенных торцах и промежуточный упругий элемент с расположенными в двух взаимно перпендикулярных плоскостях торцовыми выступами, входящими в пазы полумуфт, о т л и ч а ю щ а я с я тем, что, с целью повышения долговечности и плавности включения путем обеспечения демпфирующих возможностей, промежуточный упругий элемент выполнен в виде упругого кольца с закрепленными в нем двумя призматическими стержнями, контактирующими между собой в плоскости их пересечения, 1550244

Составитель Т.Янова

Техред Л.Серд|окова

Корректор С.Шевкун

Редактор С.Лисина

Заказ 260

Подписное

Тираж 537

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
