Воздухоохладитель

Воздухоохладитель

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике и направлено на повышение экономичности путем утилизации теплоты оттаивания. Для этого поток воздуха охлаждают в каналах 3, а выпадающий иней, своей внешней поверхностью находясь в тепловом контакте с потоком воздуха, охлаждает последний непосредственно. Когда слой инея достигает определенной толщины и снижается эффективность источника холода, включается электропитание термобатарей 4 таким образом, что осуществляется оттаивание инея. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 25 В 2!/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3883514/23-06 (22) 09.04.85 (46) 30.06.90. Бюл. № 24 (71) Всесоюзный научно-исследовательский и экспериментально-конструкторский институт торгового машиностроения (72) Г. Л. Серебряный, В. С. Орлов, Ю. П. Алешин, В. М. Чантурия и В. С. Захаров (53) 62! .575(088.8) (56) Малые холодильные установки и холодильный транспорт. Справочник. М.: Пищевая промышленность, 1978, с. 110 — 111.

„,,ЯО .1575026 А 1 (54) ВОЗДУХООХЛАДИТЕЛЬ (57) Изобретение относится к холодильной технике и направлено на повышение экономичности путем утилизации теплоты оттаивания. Для этого поток воздуха охлаждают в каналах 3, а выпадающий иней, своей внешней поверхностью, находясь в тепловом контакте с потоком воздуха, охлаждает последний непосредственно. Когда слой инея достигает определенной толщины и снижается эффективность источника холода, включается электропитание термобатарей 4 таким образом, что осуществляется оттаивание инея.

С

О

М

1575026

Формула изобретения

Изобретение относится к холодильной технике, а точнее к охлаждающим устройствам с применением термоэлектрических батарей.

Целью изобретения явля тся повышение экономичности путем утилизации теплоты оттаивания.

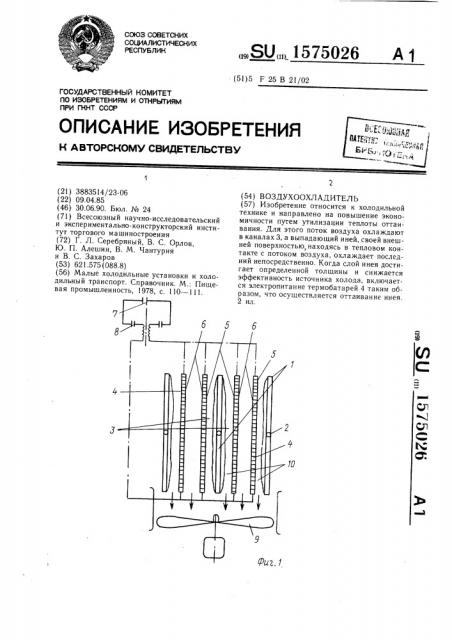

На фиг. 1 представлена схема воздухоохладителя; на фиг. 2 — схема переключения полярности источника питания.

Воздухоохладитель содержит радиатор с панелями 1 охлаждения, в которых выполнены каналы 2 для хладагента, воздушные каналы 3, пакет термоэлектрических батарей 4 с поверхностями 5 и 6 нагрева и охлаждения соответственно, источник 7 питания с реверсивным переключателем 8, вентилятор 9 и зазоры 10.

Воздухоохладитель работает следующим образом.

В режиме пуска воздухоохладителя при включенном источнике холода и выключенном электропитании термоэлектрических батарей 4 (фиг. 2, положение I) холодопроизводительность источника холода направлена на охлаждение или термостатирование потока воздуха и вымораживание водяных паров из воздуха, оседаемых в виде слоя инея на поверхностях панелей 1 охлаждения. При этом поток воздуха охлаждается в воздушных каналах 3. Выпадающий иней своей внешней поверхностью находится в тепловом контакте с потоком воздуха, осуществляя непосредственное охл аждение последнего. При достижении слоем инея определенного значения толщины, при котором панели 1 находятся в условиях теплоизоляции и снижается эффективность работы источника холода, поток воздуха начинает нагреваться. При этом выключается источник холода и включается электропитание пакета термоэлектрических батарей 4 (фиг. 2, положение II) таким образом, что источник 7 питания создает полярность включения, соответствующую работе поверхностей

5 термобатарей в режиме нагрева, а поверхностей 6 — в режиме охлаждения.

Попарное чередование поверхностей 5 и 6 нагрева и охлаждения обеспечивает сброс тепла в сторону образовавшегося на панелях 1 слоя инея. В результате осуществляется оттаивание инея. Тепловой поток, поглощаемый тающим инеем, состоит из электрической мощности, потребляемой пакетом термоэлектрических батарей 4, и их холодоп роизводительности.

В режиме оттаивания имеет место уменьшение затрат электроэнергии при одновременной выработке дополнительного количества холодда на уровне t(0 С благодаря использованию скрытой теплоты плавления инея для поддержания на поверхностях нагрева t=O Ñ. По мере оттаивания инея и охлаждения потока воздуха на поверхностях 6 термоэлектрических батарей 4 образуется и растет со временем новый слой

4 инея. При этом наступает момент, когда новый слой инея на поверхностях 6 достигает достаточно большого значения термического сопротивления, а прослойка воды на поверхностях 5достаточно перегревается, чтобы холодопроизводительность пакета термоэлектрических батарей 4 уменьшилась настолько, что начала возрастать температура воздуха в зазорах 10. При этом реверсивный переключатель 8 переключается в положение III (фиг. 2), что изменяет полярность электропитания термоэлектрических батарей 4. Соответственно поверхности 5 работают в режиме охлаждения, а поверхности 6 — в режиме нагрева. Попарное чередование поверхностей 5 и 6 нагрева и охлаждения обеспечивает сброс тепла в сторону образовавшегося на поверхностях 5 слоя инея. В результате осуществляется оттаивание инея. Таким образом, в режиме оттаивания инея имеет место уменьшение затрат электроэнергии при одновременной выработке дополнительного количества холода на уровне t(0 Ñ благодаря использованию скрытой теплоты плавления инея для поддержания на поверхностях 6 нагрева

t=0 С. По мере оттаивания инея в зазорах 10 и охлаждения потока воздуха в воздушных каналах 3 на поверхностях 5 охлаждения термоэлектрических батарей 4 дальнейшее образование инея идет с меньшей интенсивностью, чем это имело место нг поверхностях 6 в предыдущем режиме, и еще более медленно, чем на панелях 1 в режиме включенного источника холода и выключенных термобатарей 4. Такое «затухание» интенсивности инееобразования возникает из-за увеличения теплопритоков в каналы 3 из окружающей среды через выключенный источник холода. При работе батарей 4 в режиме изменяющейся полярности электропитания «затухание» во времени процессов намораживания и оттаивания инея приводит к необходимости возвращения к режиму пуска: включение источника холода и выключение электропитания термоэлектрических батарей 4. После этого работа воздухоохладителя возобновляется в указанной последовательности.

Воздухоохладитель, содержащий радиатор с панелями охлаждения и воздушными каналами между ними, пакет термоэлектрических батарей с поверхностями нагрева и охлаждения, последние из которых размешены в воздушных каналах, и источник питания, отличающийся тем, что, с целью повышения экономичности путем утилизации теплоты оттаивания, поверхности нагрева пакета термобатарей размещены в воздушных каналах и обращены одна к другой с образованием зазора между ними, а поверхности нагрева обращены, к панелям охлаждения.
