Хирургический инструмент для фиксации опухоли

Хирургический инструмент для фиксации опухоли

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, в частности может быть использовано в хирургии при удалении опухолей мягких тканей. Целью изобретения является повышение удобства фиксации опухоли. Устройство содержит полую иглу 1 с косым срезом 2, стержень 3, ориентированный относительно среза 2 посредством лыски 4 и фасонного отверстия в рукоятке 6, двуплечий фиксатор 7, у которого площадь плеча 8 больше площади плеча 9, при этом плечо 8 расположено с возможностью взаимодействия со скосом 11, расположенным параллельно плоскости среза 2, а плечо 9 расположено с возможностью взаимодействия со скосом 12, расположенным перпендикулярно оси иглы 1, риски на нерабочем конце иглы 1 и рукоятке 6. Удерживая за рукоятку 6, иглу 1 с установленными в ее полости стержнем 3 и двуплечим фиксатором 7 вводят в тело в направлении опухоли. Иглу 1 извлекают из тела. При этом рабочий конец стержня 3 с фиксатором 7 остается внутри опухоли. Для фиксации опухоли стержень 3 подают в обратном направлении и за счет того, что давление ткани опухоли на плечо 8 значительнее, чем давление на плечо 9, фиксатор 7 поворачивается относительно шарнира 10 и устанавливается перпендикулярно оси стержня 3, взаимодействуя плечом 9 со скосом 12. Для извлечения устройства из тела по стержню 3 вводят иглу 1, совмещая риски. При этом стержень 3 с фиксатором 7 ориентируется относительно косого среза 2 иглы 1. Вершина среза 2 действует на плечо 9 фиксатора 7, который поворачивается и входит в полость иглы 1, взаимодействуя с плечом 8 со скосом 11. Далее устройство извлекают из тела. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 17 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 (21) 4431715/28-14 (22) 26.05.88 (46) 15.07.90. Бюл. № 26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (72) Ю. С. Сидоренко, В. П. Свечкарев, Н. А. Коротун и С. А. Молчанов (53) 615.475(088.8) (56) Патент США № 4517965, кл. А 61 В 17/02, 1985.

ÄÄSUÄÄ 1577769 A 1

2 (54) ХИРУРГИЧЕСКИЙ ИНСТРУМЕНТ

ДЛЯ ФИКСАЦИИ ОПУХОЛИ (57) Изобретение относится к медицинской технике, в частности, может быть использовано в хирургии при удалении опухолей мягких тканей. Целью изобретения является повышение удобства фиксации опухоли.

Устройство содержит полую иглу 1 с косым срезом 2, стержень 3, ориентированный от1577769

1О

55 носительно среза 2 посредством лыски 4 и ! асонного отверстия в рукоятке 6, двуплечеой фиксатор 7, у которого площадь плеча 8 больше площади плеча 9, при этом плечо 8 расположено с возможностью взаимодействия со скосом 11, расположенным параллельно плоскости среза 2, а плечо 9 расположено с возможностью взаимодействия со скосом 12, расположенным перпендикулярно оси иглы 1, риски на нерабочем конце иглы 1 и рукоятке 6. Удерживая за рукоятку 6,,иглу 1 с установленными в ее полости стерж немм 3 и двуплечевым фиксатором 7 вводят в тело в направлении опухоли. Иглу 1 извле кают из тела. При этом рабочий конец стерж:ня 3 с фиксатором 7 остается внутри опухоИзобретение относится к медицинской технике, в частности, может быть использовано в хирургии при удалении опухолей мягких тканей.

Цельк изобретения является повышение удобства фиксации опухоли.

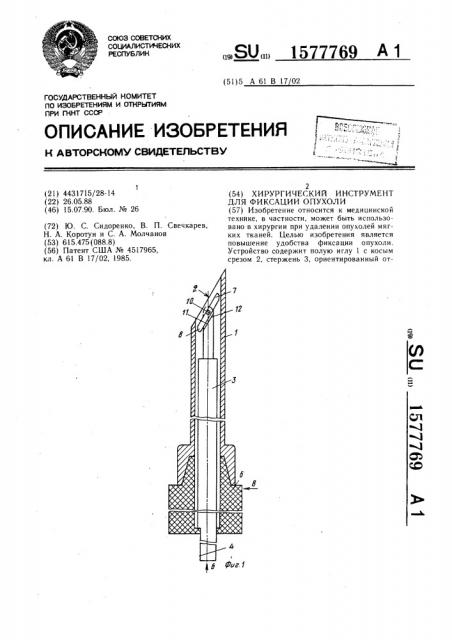

На фиг. 1 изображено устройство в исходном состоянии, продольный разрез; на фиг. 2 — положение фиксатора в опухоли; на фиг. 3 — поворот фиксатора при вхождении в полость иглы; на фиг. 4 — вид по стрелке А на фиг. 2; на фиг. 5 — вид по стрелке Б на фиг. 1; на фиг. 6 — вид по стрелке В на фиг. 1.

Устройство содержит полую иглу 1 с косым срезом 2 на открытом рабочем торце, стержень 3, ориентированный относительно среза 2 иглы 1 посредством лыски 4 на нерабочем конце и фасонного отверстия 5 в рукоятке 6, двуплечевой фиксатор 7 с длиной, равной большей оси отверстия среза 2 иглы 1 и площадью плеча 8, превышающей площадь плеча 9, установленный посредством шарнира 10 на рабочем конце стержня 3 и имеющий возможность взаимодействия с упором, выполненным в виде скосов 11, 12, причем плечо 8 фиксатора 7 расположено с возможностью взаимодействия со скосом 11, расположенным параллельно плоскости среза 2 иглы 1, а плечо 9 фиксатора 7 расположено с возможностью взаимодействия со скосом 12, расположенным перпендикулярно оси иглы 1, риски 13, 14, нанесенные на нерабочем конце иглы 1 и рукоятке 6 соответственно.

Устройство работает следующим образом.

Удерживая за рукоятку 6, соединенную с ней коническим соединением, иглу 1 с установленными в ее полости стержнем 3 и двуплечевым фиксатором 7 вводят в тело в направлении опухоли. Убедившись, что. открытый рабочий торец иглы 1 находится

50 ли. Для фиксации опухоли стержень 3 подают в обратном направлении и за счет того, что давление ткани опухоли на плечо 8 значительнее, чем давление на плечо 9, фиксатор 7 поворачивается относительно шарнира 10 и устанавливается перпендикулярно оси стержня 3, взаимодействуя плечом 9 со скосом 12. Для извлечения устройства из тела по стержню 3 вводят иглу 1, совмещая риски. При этом стержень 3 с фиксатором 7 ориентируется относительно косого среза 2 иглы 1. Вершина среза 2 действует на плечо 9 фиксатора 7, который поворачивается и входит в полость иглы 1, взаимодействуя плечом 8 со скосом 11. Далее устройство извлекают из тела. 6 ил. внутри опухоли, придерживают стержень 3, извлекая иглу 1 из тела. При этом рабочий конец стержня 3 с фиксатором 7 остается внутри опухоли, которая за счет своей эластичности и упругости плотно облегает фиксатор 7.

Для фиксации опухоли стержень 3 подают несколько в обратном направлении, при этом за счет того, что давление ткани опухоли на плечо 8 с большей площадью окажется значительнее, чем давление на плечо 9, фиксатор 7 поворачивается относительно шарнира 10 и устанавливается перпендикулярно оси стержня 3, взаимодействуя плечом 9 со скосом 12. Такое положение фиксатора 7 позволяет фиксировать опухоль или ориентировать ее для более удобного нахождения.

Для извлечения устройства из тела по стержню 3 вводят иглу 1 с рукояткой 6, при этом риски 13, 14 на игле 1 и рукоятке 6 должны быть совмещены.

Стержень 3 с фиксатором 7 ориентируется относительно косого среза 2 иглы 1 посредством лыски 4 и фасонного отверстия 6 в рукоятке 6. Вершина косого среза 2 действует на плечо 9 и при дальнейшем движении иглы 1 фиксатор 7 поворачивается относительно шарнира 10 и входит в полость иглы 1, при этом плечо 8 взаимодействует со скосом 11.

После этого устройство извлекается из тела.

Формула изобретения

Хирургический инструмент для фиксации опухоли, содержащий полую иглу с косым срезом на рабочем торце, стержень и фиксатор, установленные в полости иглы и рукоятку, отличающийся тем, что, с целью повышения удобства фиксации опухоли полая игла выполнена с открытым рабочим торцом, на рабочем конце стержня, ориентированного относительно среза иглы по1577769

Составитель Н. Лукичев

Редактор О. Спесивых Техред А. Кравчук Корректор М. Самборская

Заказ 1870 Тираж 548 Подписное

ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

1 13035, Москва, >K — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. IOI средством лыски на нерабочем конце и фасонного отверстия в рукоятке, шарнирно установлен двуплечевой фиксатор, длина которого равна большей оси отверстия среза иглы, а площадь первого плеча превышает площадь второго плеча, установленного с возможностью взаимодействия с упором, выполненного в виде двух скосов, причем первое плечо расположено с возможностью взаимодействия со скосом, расположенным параллельно плоскости среза иглы, а второе плечо расположено с возможностью взаимодействия со скосом, расположенным перпе иди кул яр но оси и гл ы.
