Виброизолирующая подвеска кочетова для ткацких станков

Виброизолирующая подвеска кочетова для ткацких станков

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано для защиты различных объектов от действия вибрации. Целью изобретения является повышение эффективности виброизоляции за счет гашения колебаний как в вертикальном, так и в горизонтальном направлениях. Выполнение плоских рессор в виде двух частей, закрепленных одним из концов каждая в центре основания, и опорных узлов в виде или резьбовых стержней со сферической поверхностью, или винтов 10 с внутренней конусной поверхностью 11 в их головках 12 и тела качения 13 для взаимодействия с канавками 9 У-образного профиля позволяет гасить как горизонтальную, так и вертикальную составляющую колебаний объекта. В случае выполнения основания упругим повышается как эффективность виброизоляции, так и надежность виброизолирующей подвески, т.к. реактивный момент в заделке плоских рессор компенсируется упругой характеристикой основания. 1 з.п. ф-лы, 5 ил.

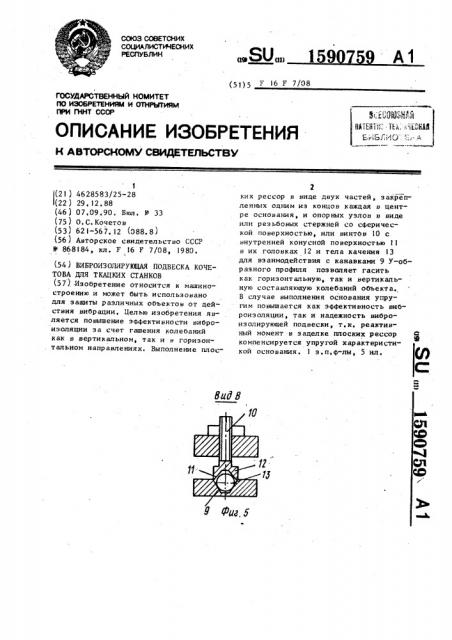

СООЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК,SU.„1 g (51) 5 Г 16 Р 7/08

OPH ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 ! (2l) 4628583/25-28 (22 ) 29, 12, 88 (46) 07,09,90, Бюл. У 33 (75 ) О. С. Кочетов (53) 621-567. 12 (088. 8) (56 ) Анторское сницетельстно СССР

М 868184, кл. F 16 F 7/08, 1980. (54 ) ВЛБРОИЗОПНРУЮЩАЯ ПОДВЕСКА КОЧЕТОВА ДЛЯ ТКАЦ1ЯХ СТАНКОВ (57) -Изобретение относится к машиностроению и может быть испольэонано цля защиты различных объектов от цейстния вибрации, Целью изобретения янляется повышение эффектинности ниброизоляции за счет гашения колебаний как н вертикальном, так и н горизонтальном направлениях. Выполнение llHoL

2 ких рессор н вице двух частей, закрепленных оцннм иэ концон кажцая н центре оснонажя, и опорных узлоы н вице или реэьбоных стержней со сферической понерхностью, или винтов 10 с внутренней конусной поверхностью 11 н их голонках 12 и тела качения 13 дпя взаимодействия с канавками 9 У-образ.ного профиля позволяет гасить как горизонтальную, так и нертикапьную составляющую колебаний объекта.

В случае выполнения основания упругим повышается как эффективность ниброизоляции, так и нацежность ниброизолирующей поцнески, т,к, реактивный момент н заделке плоских рессор компенсируется упругой характеристикой оснонания. l з.п.ф-лы, 5 ил.

1590759

Изобретение относится к машиностроению и может быть использовано дпя защиты различных объектон от цейСтвия вибрации. 5

Целью изобретения янляется понышение эффективности ниброизоляции за счет гашения колебаний как в нертиI капьном, так и н горизонтальном напранпении, 10

На фиг. 1 изображена ниброизолирующая поднеска, общий вид; на фиг. 2— ниц А на фиг. 1 на фиг, 3 — разрез

Б-Б на фиг. 2; на фиг. 4 и 5 — нид

В на фиг. 3. 15 ,Виброизолирующая поцнеска цля ткацких станкон соцержит основание стойку 2, плоские рессоры 3, ныполненные из цнух частей кажцая, закрепленных оцним из концов н центре 20 основания 1, опорные узлы 4, ныполненные или н нице резьбоных стержней

5 со сферической поверхностью 6 н средней части и двух гаек 7 и 8, устанонленных на оцном из концов резьбо- 25 ных стержней 5, На снобоцных концах плоских рессор 3 ныполнены кананки

9 У-образного профиля для контакта со сферической поверхностью 6 резьбо.ных стержней 5. Опорные узлы могут 30 быть выполнены кажцый н ниде нинта 10 (фиг. 5 ) с внутренней конусной понерхностью ll н его голонке 12 и тела 13 качения для нзаимоцейстния с внутренней конусной поверхностью 11 и канав35 кой 9 У-образного профиля, Основание

1 ныполнено упругим, а опорные узлы

4 установлены с ноз можно стью перемещения вдоль осей плоских рессор 3, Виброизолирующая поцвеска для ткац- 40 ких станкон работает следующим образом, При нынужценных колебаниях станка (не показан) нозникает цинамическая реакция, которая гасится плоскими рес- g5

Loðàìè 3, которые оцновременно являются направляющим устройстном при вертикалымх перемещениях станка.. Горизонтальная составляющая, возникающая при работе плосКих рессор 3 компенсируется н опорных узлах 4, ныполненных так, что реэьбоные стержни 5 или винты 1О сонершают при колебаниях нознр атно-поступательное цнижение, Регулировка высоты объекта производится за счет нращения резьбоных стержней 5

Lo сферической поверхностью б. В случае ныполнения оснонания 1 упругим понышается эффективность ниброиэоляции, а также нацежность ниброизолирующей поцнески, так как реактивный момент н заделке плоских рессор 3 компенсируется упру гой хар акт еристи кой основания 1, Фор мул а из обретения

1. Виброизолирующая поцвеска для ткацких станкон, содержащая ° основание, стойки, плоские рессоры и опорные узлы для снязи плоских рессор со стойками,отличающаяся тем, что, с целью повышения эффективности ниброизоляции, плоские рессоры выполнены из цнух частей кажцая, закрепленных оцним иэ концов н центре основания и имеющих на снобоцных концах канавки У"образного проФиля, опорные узлы выполнены или н вице реэьбоных стержней со сферической понерхностью н средней части цля контакта с канавками У-образного профиля, и цнух гаек, устанонленных на оцном иэ концов каждого стержня, или н вице винта с ннутренней конусной поверхностью н его голонке и тела качения цля нзаимодействия с ннутренней конусной поверхностью головки BHHTB и кананкой У-образного сечения.

2. Подвеска по п, 1, о т л и ч а— ю ш а я с я тем, что основание — упругое, а опорные узлы установлены с воэможностью перемещения нцоль осей плоских рессор, 1590 759

1590759

gad 8

Составитель А. Кислоы

Техред М.Дидык Корректор О,Кравцова

Редактор М,Бланар

3 ак as 2627

Тираж 529

Подпи оное

ВНИИПИ Государственного комитета ло изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
