Барабан центробежного сепаратора

Барабан центробежного сепаратора

Иллюстрации

Показать все

Реферат



Изобретение относится к технике центробежного разделения и может быть использовано в пищевой, химической и других отраслях промышленности. Цель изобретения - повышение производительности. Барабан центробежного сепаратора включает установленное на вертикальном валу 1 основание 2, крышку 3, тарелкодержатель 4 с пакетом тарелок 5, запорный поршень 6 для периодической выгрузки тяжелой фракции, приемно-выводное устройство 7 и устройство 8 для определения границы раздела легкой и тяжелой фракции. Устройство 8 содержит напорное устройство 9, соединенное с патрубком 10 для сигнальной жидкости, и сигнальные трубки 11, наружные торцы 12 которых расположены в шлаковом пространстве. Напорное устройство 9 с патрубком 10 размещены над вертикальным валом 1 во внутренней полости 13 тарелкодержателя 4. Сигнальные трубки 11 расположены между основанием 14 тарелкодержателя 4 и запорным поршнем 6. 2 ил.

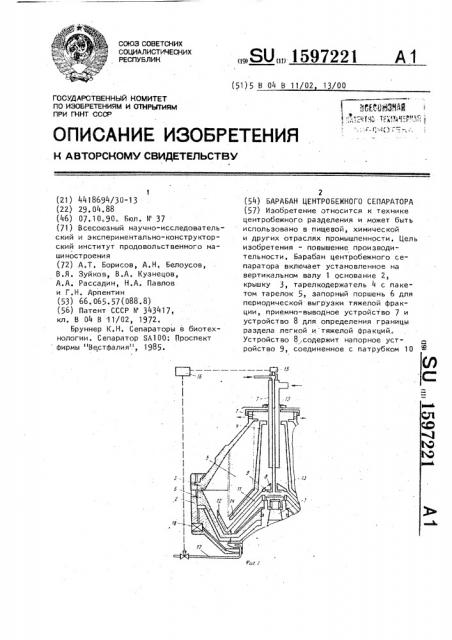

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1597221

А1 (51) 5 В 04 В 11/02 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BT0PCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ

ПРИ ГКНТ СССР (21) 4418694/30-13 (22) 29. 04. 88 (46) 07.10.90. Бюл. и 37 (71) Всесоюзный научно-исследовательский и экспериментально-конструкторский институт продовольственного машиностроения (72) А.Т. Борисов, А.Н. Белоусов, В.Я. Зуйков, В.А, Кузнецов, А.А. Рассадин, Н,А. Павлов и Г.Н. Арпентин (53) 66.065.57(088.8) (56) Патент СССР Ю 343417, кл. В 04 В 11/02, 1972.

Бруннер К.Н. Сепараторы в биотехнологии. Сепаратор SA100: Проспект фирмы "Вестфалия"., 1985.

2 (54) БАРАБАН ЦЕНТРОБЕЖНОГО СЕПАРАТОРА (57) Изобретение относится к технике центробежного разделения и может быть использовано в пищевой, химической и других отраслях промышленности. Цель изобретения — повышение производительности. Барабан центробежного сепаратора включает установленное на вертикальном валу i основание 2, крышку 3, тарелкодержатель 4 с пакетом тарелок 5, запорный поршень 6 для периодической выгрузки тяжелой фракции, приемно-выводное устройст во 7 и устройство 8 для определения границы раздела легкой и тяжелой фракций, Устройство 8,содержит напорное устройство 9, соединенное с патрубком 10

1597221 для сигнальной жидкости, и сигнальные трубки 11, наружные торцы 12 которых расположены в шлаковом пространстве °

Напорное устройство 9 с патрубком 10 размещены над вертикальным валом 1

ИзоЬретение относится к технике цент роЬежн ого. ра зделения и может быт ь. использовано в пищевой, химической и других отраслях промышленности.

Цель изобретения - повышение производительности.

На фиг. 1. изображен предлагаемый барабан с центробежной пульсирующей выгрузкой осадка, разрез; на фиг. 2 - то же, с комбинированной выгрузкой осадка.

Барабан центробежного сепаратора включает установленное на вертикальном валу .1 основание 2, крышку, тарелкодержатель 4 с пакетом таре- 25 лок 5, запорный поршень 6 для периодической выгрузки тяжелой фракции, приемно-выводное устройство 7 и устройство 8 для определения границы раздела легкой и тяжелой фракций. Устройство 8 содержит напорное устройство 9, соединенное с патрубком 10 для сигнальной жидкости, и сигнальные трубки 11, наружные торцы

12 которых расположены в шламовом пространстве, Напорное устройство 9

35 с патруЬком 10 размещено над вертикальным валом 1 во внутренней полости 13 тарелкодержателя 4. Сигнальные трубки 11 расположены между основанием

14 тарелкодержателя 4 и запорным поршнем 6. На патрубке 10 для сигнальной жидкости установлен датчик 15 давления, который связан с пультом 16 уп-. равления гидросистемы 17.

Опускание запорного поршня 6 производится при помощи клапана 18, B запорном поршне 6 барабана с комбинированной (центробежной непрерывной и центробежной периодической) выгрузкой осадка установлены сопла

19 (фиг. 2).

В качестве сигнальной жидкости может использоваться в зависимости от типа сепаратора и свойств исход55 ной жидкости исходная жидкость (для жидкостей с содержанием тяжелой фракции менее 5 об, i), либо лег кая жидкость (для жидкостей с содержанием во внутренней полости 1) тарелкодержателя 4. Сигнальные трубки 11 расположены между основанием 14 тарелкодержателя 4 и запорным поршнем 6.

2 ил. тяжелой фракции более 5 об.й), либо тяжелая фракция (для сепараторов с комЬинированной выгрузкой осадка), Сепаратор работает следующим образом.

Исходная жидкость подается в барабан через приемно-выводное устройство

7 и затем поступает в пакет тарелок

5, где происходит ее разделение, Тяжелая фракция, сползая по нижней поверхности тарелок, оседает в шламовом пространстве. 11егкая фракция оттесняется к оси вращения барабана и удаляется из него при помощи устройства 7, Сигнальная жидкость по патруЬку 10 поступает в устройство 8 для определения границы раздела легкой и тяжелой фракций. Сигнальная жидкость в устройстве 8 поступает в напорное устройство 9, вытекает в сигнальные трубки 11 и через их .наружные торцы 12 поступает в шламовое пространство.

По мере накопления тяжелой фракции в шламовом пространстве, она перекрывает наружные торцы 12 сигнальных труоок 11.. В результате этого сигнальная жидкость, поступающая в устройство

8, заполняет его. Напорное устройство

9 погружается в сигнальную жидкость и начинает работать как напорный диск.

Давление в. патрубке 10 возрастает, что фиксируется датчиком 15. Последний подает сигнал на пульт 16 управления, от которого подается сигнал в гидросистему 17 на разгрузку барабана, Запорный поршень 6 опускается, и тяжелая фракция выЬрасывается из барабана., Далее запорный поршень 6 поднимается и перекрывает разгрузочные щели бараЬана.

Во время частичной разгрузки подача исходной жидкости в барабан не прекращается. В случае необходимости через определенное количество частичных разгрузок может быть произведена полная разгрузка, что задается на пульте 16 управления. В этом случае подача исходной жидкости в барабан

1597221 формула изобретения

Ьарабан центробежного сепаратора, включающий установленное на вертикальном валу основание, крышку, тарелкодержатель с пакетом тарелок, запорный поршень для периодической

Составитель В ..Рачицкий

Техред М.Моргентал Корректор И. Кучерявая

/ у

Редактор И. Горная

Заказ 3024 Тираж 462 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытйям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", г. Ужгород, ул. Гагарина,101 прекращается, и вся находящаяся в барабане жидкость удаляется из него.

При колебании содержания тяжелой фракции в исходной жидкости предлагаемая конструкция позволяет оптимизировать работу сепаратора, синимизировать потери исходной жидкости с тяжелой фракцией и повысить тем самым производительность сепаратора. выгрузки тяжелой фракции, приемновыводное устройство и устройство для определения границы раздела легкой и тяжелой фракций, содержащее напорное

5 устройство, соединенное с патрубком для сигнальной жидкости, и сигнальные трубки, наружные торцы которых расположены в шламовом пространстве, о т л и ч а ю щ и .й с я тем, что, с целью повышения производительности, напорное устройство с патрубком для сигнальной жидкости размещено над вертикальным валом во внутренней полости тарелкодержателя, при этом сигнальные трубки расположены между основанием тарелкодержателя и запорным .поршнем.
