Реферат



Изобретение относится к сканирующим оптическим приборам, в частности к тепловизорам и радиометрам. Цель изобретения - выравнивание экспозиции в радиальном направлении сканируемого поля. Способ заключается в том, что изображение, проектируемое объективом 1 на первый сканатор 3, разворачивается в окружность и проектируется посредством линзы 4 на второй сканатор 5, который качается с нелинейной скоростью, компенсируя радиальное изменение линейной скорости изображения и сохраняя постоянство экспозиции на каждом из радиально расположенных приемниках 7 излучения, образующих линейку. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТРИЕСКИХ

РЕСПУБЛИК (51) 5 G 02 В 26/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHAM

ПРИ ГННТ СССР (21) 4025524/24- 10 (22) 24.02.86 (46) 15.12.90, Бюл. Ф 46 (75) E.Я.Кириженский (53) 621.396.965 (088.8) (56) Ллойд Дж. Системы тепловидения.

М.: Мир, 1978, с. 287, фиг. 7. 32. (54) СПОСОБ СКАНИРОВАНИЯ (57) Изобретение относится к сканирующим оптическим приборам, в частности к тепловиэорам и радиометрам. Цель изобретения — выравнивание экспозиции

„.Я0„„1613991 . А 1

2 в радиальном направлении сканируемого поля. Способ заключается в том, что изображение, проектируемое объективом 1 на первый сканатор 3, разворачиваетсяя в окру жност ь и про ектирует ся посредством линзы 4 на второй скана тор 5, который качается с нелинейной скоростью, компенсируя радиальное изменение линейной скорости изображения и сохраняя постоянство экспозиции на каждом иэ радиально расположенных приемниках 7 излучения, образукицих линейку. 2 ил.

1б13991

Изобретение относится к сканирующим приборам и может найти применение, например, в тепловизорах и радиометP8X ° 5

- Цель изобретейия - выравнивание экспозиции в радиальном направлении.

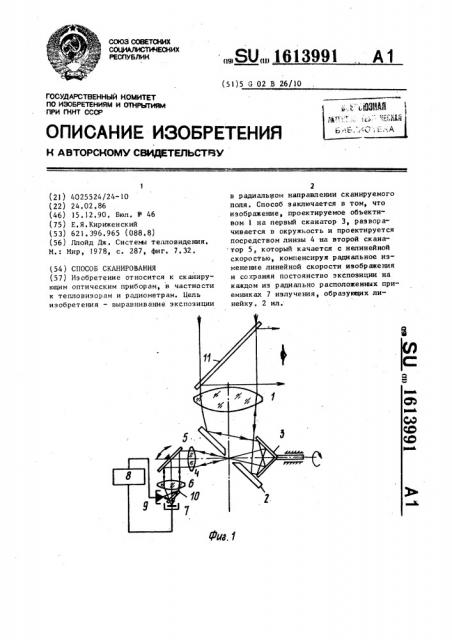

На фиг. 1 показано устройство дпя реализации предлагаемого способа; на фиг. 2 - растр с радиально распо- 10 поженной линейкой фотоприемников.

Устройство дпя реализации способа сканирования состоит из входного объектива 1, наклонного эеркапа 2, первого сканатора в виде углового 15 зеркала 3, коллимирующей линзы 4, второго сканатора в виде качающегося плоского зеркала 5, фокусирующей линзы б, приемника 7 излучения, электронного блока 8, источника 9 излучения 20 и дихроических зеркал 10 и 11.

Способ реализуют следующим обра эоме

Для постоянства экспозиции в радиальном направлении, т.е ° для постоян- 25 ства значения p/Т„, где р — радиус сканирования по линейке приемников изI лучения; Т„- время развертки по кад1 ру, изображение поля, полученное первьм сканатором 3 (фиг. 1), после объектива 1 проецируется на второй сканатор 5, который производит кача- . ние с нелинейной скоростью, компенсируя изменение линейной скорости сканирования изображения в зависимости от радиуса и сохраняя тем саьым пос- о тоянство экспозиции на каждом элементе линейки приемников 7 излучения. (фиг. 2).

Формула из обретения

Способ сканировання, заключающийся во вращении изображения вокруг оптической оси объектива относительно приемника при одновременном его цилиндрическом радиальном перемещении, о т— л и ч а ю шийся тем, что, с целью выравнивания экспозиции в радиальном направлении, радиальное перемещение проводят по нелинейному закону, при котором отношение радиуса ко времени радиального перемещения сохраняют постоянным.
