Регулятор малых расходов газа

Регулятор малых расходов газа

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматическому регулированию и может использоваться в вакуумной технике. Цель изобретения - улучшение эксплуатационных характеристик регулятора малых расходов газа. Регулятор содержит шток 1, установленный с возможностью осевого перемещения в опорах 2 корпуса 3. На штоке установлены подвижная 4 и неподвижная 5 каретки со штуцерами 12 и регулирующий орган в виде ведомой шестерни 6 с жиклерами 10 разного проходного сечения, связанной с ведущей шестерней 19 переключения жиклеров 10, причем шестерни 6 и 19 снабжены фиксаторами 9 и 20, а один конец штока связан через упорную гайку 24 с эксцентриком 23, снабженным рычагом 22 осевого перемещения штока 1. 1 ил.

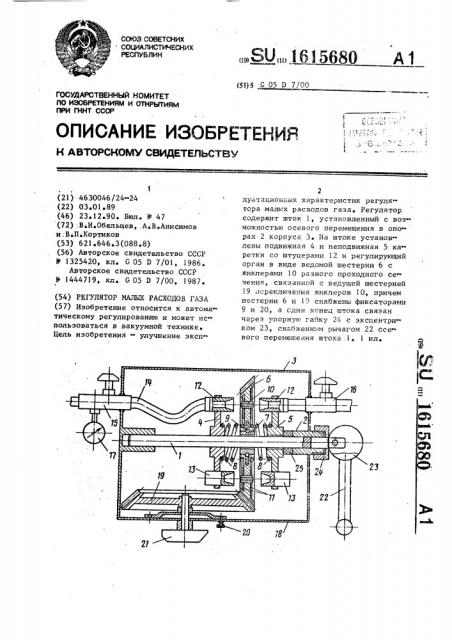

„.,БО„„ыи680

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (S1)S С 05 D 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И О П"1РЫТИЯМ

ПРИ ГКНТ СССР (21) 4630046/24-24 (22) 03»01«89 (46) 23 ° 12 ° 90, Бюл, 11- 47 (72):В,H»Îáåëüöåâ,.А.В,Анисимов и:В,П»Кортиков (53) 621«646»3(088 ° 8) (56) Авторское свидетельство СССР

У 1325420» кл» 6 05 D 7/01 1986

Авторское свидетельство СССР

И 1444719, кл, G 05 D 7/00, 1987. (54) РЕГУЛЯТОР МАЛЫХ РАСХОДОВ ГАЗА (57) Изобретение относится к автоматическому регулированию и может использоваться в вакуумной технике, Цель изобретения - улучшение экснлуатационных характеристик регуля тора маль.х расходов газа, Регулятор содержит шток 1, установленный с возможностью осевого перемещения в опо рах 2 корпуса 3. На штоке установлены подвижная 4 и неподвижная 5 ка ретки со штуцерами 12 и регулирующий орган в виде ведомой шестерни 6 с жиклерами 10 разного проходного се» чения, связанной с ведущей шестерней

19 переключения жиклеров 10, причем шестерни б и 19 снабжены фиксаторами

9 и 20, а один конец штока связан через упорную гайку 24 с эксцентри» ком 23, снабженным рычагом 22 осе вого перемещения штока.1. l ил»

1615680

Изобретение относится к автоматическому регулированию и может быть использовано в вакуумной технике, Цель изобретения улучшение эксплуатационных характеристик регуля

5 тора, На чертеже показан предлагаемый регулятор, Регулятор содержит шток 1, установ"10 ленный с возможностью осевого пере мещения в опорах 2 корпуса:3» На што ке 1 установлены закрепленная на нем подвижная каретка 4 и неподвижная каретка 5, между которыми размещен регулирующий орган, выполненный в виде ведомой конической шестерни 6, установленной на втулке 7, свободно перемещающейся по штоку 1, которая с обеих сторон подпружинена пружинами

8 возврата ведомой шестерни 6 и подвижной каретки 4 иэ рабочего положения в исходное, Ведомая шестерня 6 имеет. возможность поворачиваться на втулке 7 и снабжена шариковыми фиксаторами 9 углового положения каретки, а в ее стенке равномерно по кругу расположены жиклеры 10 разного проходного сечения, К боковым стенкам ведомой шестерни 6 приклеены уплотняющие прокладки 11 из пористого материала, На подвижной 4 и неподвижной 5 каретках установлены оп- позитно расположенные штуцера 12, а на диаметрально противоположной их стороне установлены имитаторы 13 шту церов 12 для компенсации возможного перекоса кареток 4 и:5 ° Штуцера 12 соединены сильфонами 14 с входным и выходным каналамир В которых уста 40 новлены вентили 15 и 16» На вентиле

l5 установлен контрольный манометр

17» На лицевой стенке.18 в корпусе 3 закреплена ведущая шестерня 19 пере ключения жиклеров 10 с фиксатором 20 45 и переключателем 21, На одном из концов штока 1 установлен поворотный рычаг 22 осевого перемещения што ка с эксцентриком 23, взаимодействующий с упорной гайкой 24 для регули

50 рования усилия прижима штуцеров 12 к прокладкам ll, На штоке 1 между не подвижной кареткой 5 и опорой 2 ус тановлена уплотнительная втулка 25.

Регулятор работает следующим об разом, К входному вентилю 15 подают газ требуемого давления и концентрации от технологического пульта, контро лируя давление по манометру 17. Пе реключателем 21 устанавливают жиклер требуемого проходного сечения против штуцеров 12, Поворачивают рычаг 22, при этом шток 1 через жестко эакреп ленную на нем подвижную каретку 4 сжимает пружину 8, которая другим концом будет воздействовать на ведо» мую шестерню 6, Последняя, выходя иэ зацепления с ведущей шестерней 19, сжимает пружину 8, находящуюся на штоке 1 между ней и неподвижной ка« реткой 5, до упора штуцеров 12 и имитаторов 13.подвижной 4 и непод» вижной 5 кареток в прокладку 11 на ведомой шестерне 6, обжимая ее вокруг жиклеров 10, создавая тем самым герметичную коммуникацию ° Затем От» крывают входной вентиль 15 и прове ряют герметичность коммуникации по постоянству давления, контролируемо го манометром 17, открывают выходной вентиль 16» Газ начнет поступать в барокамеру или течеискатель» Зная величину потока газа через разные ка» либрованные каналы при определенных давлениях на входе и сменяя их, производят градуировку течеискателя, Возврат регулятора в исходное положение из рабочего производится в об ратном порядке °

Формула изобретения

Регулятор малых расходов газа, со» держащий корпус с входным и выходным каналами, между которыми размещен регулирующий орган с.жиклерами раз ного проходного сечения, о т л и ч а ю шийся тем, что, с целью улучшения эксплуатационных характе ристик, он содержит шток, установленный в корпусе с возможностью осевого перемещения, причем один конец штока связан через упорную гайку с экс» центриком, снабженным рычагом осево го перемещения штока, и установленные на штоке подвижную и неподвижную каретки, а регулирующий орган выпол нен в виде ведомой шестерни, которая установлена на штоке между подвижной и неподвижной каретками и подпружи нека относительно этих кареток, при чем жиклеры расположены равномерно по кругу соосно штоку на ведомой шестерне, которая связана с размещенной

s корпусе ведущей шестерней, при этом ведомая .и ведущая шестерни снабжены фиксаторами их углового положения, подвижная и неподвижная каретки снабжены оппозитно расположенными штуцерами, которые соединены между собой" в одном из крайних положений

Составитель:А Габрильянц

Техред M.Дидык Корректор .Л,Бескнд,Тираж 654 Подписное комитета по изобретениям и открытиям при ГКНТ СССР

Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Р едак тор: А,Ша ндор

Заказ 3986

ВНИИПИ Государственного

113035, 1615680 6 штока через один из жиклеров, à swop ной и выходкой каналы соединены через сильфоны с соответствукицими оп позитно расположенными штуцераии
