АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ

МАТРИЧНЫХ ИСПЫТАНИЙ

Подписная группа № 145

Известны автоматические устройства для автоматического перебора параметров испытуемого устройства, содержащие счетчик импульсов, дешифратор, реле представителей определяющих параметров испытуемой схемы, блок контроля и счетчик отказовых ситуаций.

Предлагаемое устройство отличается от известных тем, что в нем генератор тактовых импульсов подключен к счетчику импульсов, выходы которого подсоединены к дешифратору сигналов счетчика импульсов, выходы которого подключены к счетчикам отказовых ситуаций и к реле представителей определяющих параметров испытуемой схемы, подсоединенной к блоку контроля, подключенному к счетчикам отказовых ситуаций. Предлагаемое устройство позволяет производить перебор произвольных значений определяющих параметров.

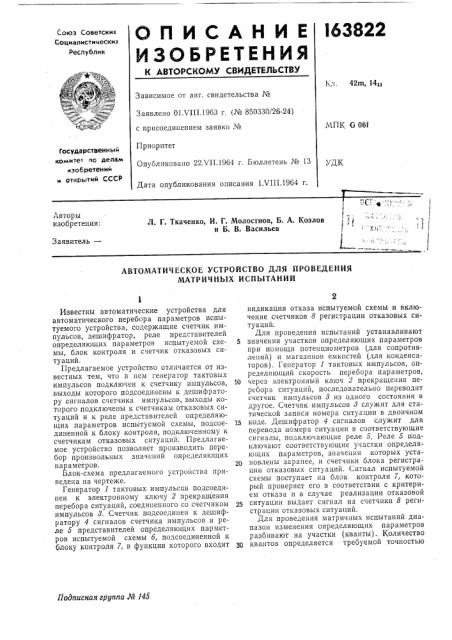

Блок-схема предлагаемого устройства приведена на чертеже.

Генератор 1 тактовых импульсов подсоединен к электронному ключу 2 прекращения перебора ситуаций, соединенного со счетчиком импульсов 8. Счетчик подсоединен к дешифратору 4 сигналов счетчика импульсов и реле 5 представителей определяющих парметров испытуемой схемы б, подсоединенной к блоку контроля 7, в функции которого входит индикация отказа испытуемой схемы и включение счетчиков 8 регистрации отказовых ситуаций.

Для проведения испытаний устанавливают

5 значения участков определяющих параметров при помощи потенциометров (для сопротивлений) и магазинов емкостей (для конденсаторов). Генератор 1 тактовых импульсов, определяющий скорость перебора параметров, 10 через электронный ключ 2 прекращения перебора ситуаций, последовательно переводит счетчик импульсов 8 из одного состояния в другое. Счетчик импульсов 8 служит для статической записи номера ситуации в двоичном

15 коде. Дешифратор 4 сигналов служит для перевода номера ситуации в соответствующие сигналы, подключающие реле 5. Реле 5 подключают соответствующие участки определяющих параметров, значения которых установлены заранее, и счетчики блока регистрации отказовых ситуаций. Сигнал испытуемой схемы поступает на блок контроля 7, который проверяет его в соответствии с критерием отказа и в случае реализации отказовой

25 ситуации выдает сигнал на счетчики 8 регистрации отказовых ситуаций.

Для проведения матричных испытаний диапазон изменения определяющих параметров разбивают на участки (кванты). Количество квантов определяется требуемой точностью
