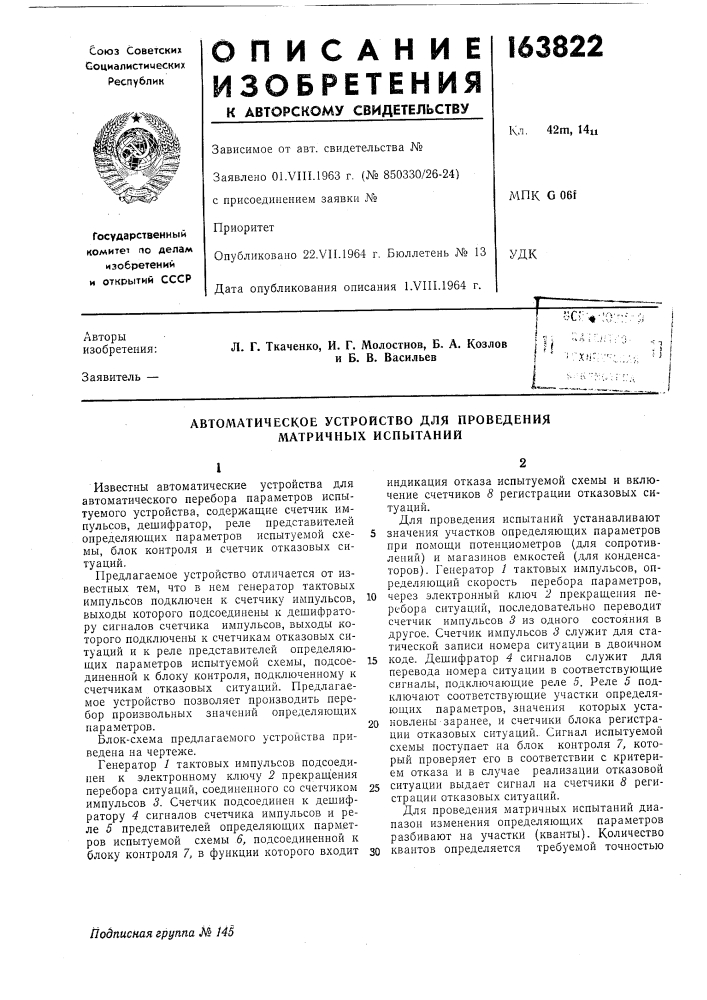

Иллюстрации к патенту 163822

Автоматическое устройство для проведения матричных испытанийизвестны автоматические устройства для автоматического перебора параметров испытуемого устройства, содержащие счетчик импульсов, дешифратор, реле представителей определяющих параметров испытуемой схемы, блок контроля и счетчик отказовых ситуаций.предлагаемое устройство отличается от известных тем, что в нем генератор тактовых импульсов подключен к счетчику импульсов, выходы которого подсоединены к дещифратору сигналов счетчика импульсов, выходы которого подключены к счетчикам отказовых ситуаций и к реле представителей определяющих параметров испытуемой схемы, подсоединенной к блоку контроля, подключенному к счетчикам отказовых ситуаций. предлагаемое устройство позволяет производить перебор произвольных значений определяющих параметров.блок-схема предлагаемого устройства приведена на чертеже.генератор 1 тактовых импульсов подсоедипен к электронному ключу 2 прекращ^ения перебора ситуаций, соединенного со счетчиком импульсов 3. счетчик подсоединен к дещифратору 4 сигналов счетчика импульсов и реле 5 представителей определяющих парм.етров испытуемой схемы 6, подсоединенной кблоку контроля 7, в функции которого входитиндикация отказа испытуемой схемы и включение счетчиков 8 регистрации отказовых ситуаций.для проведения испытаний устанавливают 5 значения участков определяющих параметров при помощи потенциометров (для сопротивлений) и магазинов емкостей (для конденсаторов). генератор 1 тактовых импульсов, определяющий скорость перебора параметров,10 через электронный ключ 2 прекращения перебора ситуаций, последовательно переводит счетчик импульсов 3 из одного состояния в другое. счетчик импульсов 3 служит для статической записи номера ситуации в двоичном15 коде. дешифратор 4 сигналов служит для перевода номера ситуации в соответствующие сигналы, подключающие реле 5. реле 5 подключают соответствующие участки определяющих параметров, значения которых уста-20 новлены заранее, и счетчики блока регистрации отказовых ситуаций.. сигнал испытуемой схемы поступает на блок контроля 7, который проверяет его в соответствии с критерием отказа и в случае реализации отказовой25 ситуации выдает сигнал на счетчики 8 регистрации отказовых ситуаций.для проведения матричных испытаний диапазон изменения определяющих параметров разбивают на участки (кванты). количество30 квантов определяется требуемой точностью
