Бескорпусная русловая энергоустановка

Бескорпусная русловая энергоустановка

Иллюстрации

Показать все

Реферат



союз с..!н!ских

СОЦИАЛ ИС1 И, Е С КИХ

РГСПУБЛИК

ГОсудАРстве нны Й кс глит е г

ПО ИЗОБРЕТЕНИР1Л И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

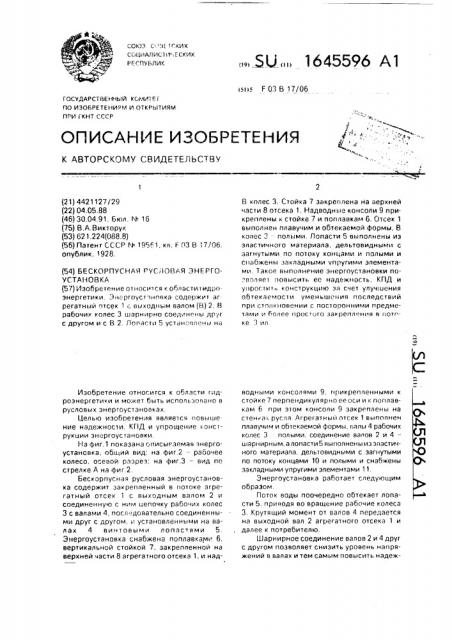

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4421127/29 (22) 04.05.88 (46) 30.04.91. Бюл, N 16 (75) В.А.Викторук (53) 621.224(088.8) (56) Патент СССР М. 19561, кл. F 03 В 17/06. опублик. 1928. (54) БЕСКОРПУСНАЯ РУС/IOBAR ЭНЕРГОУСТАНОВКА (57) Изобретение относится к области идроэнергетики. Энергоустэнпвка содержит аг регатный отсек 1 i. выходнь м валом (В) 2. В рабочих Yîëåñ 3 шарнирно соединены друг с другом и с В 2. Лопасти 5 устаноплень на

Изобретение относится к области rëäроэнергетики и может быть использовано в русловых энергоустановках.

Целью изобретения является повыше ние надежнос1и, КПД и упрощение конструкции энергоустановки.

На фиг,1 показана описыеземая энергоустановка, общий вид: на фиг.2 — рабочее колесо, осевой разрез; на фиг.3 — вид по стрелке А на фиг,2.

Бескорпусная русловая энергоустановка содержит закрепленный в потоке агрегатный отсек 1 с выходным валом 2 и соединенную с ним цепочку рабочих колес

3 с валами 4, последовательно соединенными друг с другом, и установленными на валах 4 винтовыми лопастями 5.

Энергоустановка снабжена поплавками 6, вертикальной стойкой 7, закрепленной на верхней части 8 агрегатного отсека 1, и над;„, 50 „„1645596 А1

В колес 3, Стойка 7 закреплена на верхней части 8 отсека 1. Надводные консоли 9 прикреплены к стойке 7 и поплавкам 6. Отсек 1 выполнен плавучим и обтекаемой формы, В колес 3 — полыми. Лопасти 5 выполнены иэ эластичного материала, дельтовидными с загнутыми Ilo потоку концами и полыми и снабжены закладными Упругими элементами. Такое выполнение энергоустановки по.-воляе1 повысить ее надежность, КПД и упрогтит конструкцию за счет улучшения обтекаемости уменьшения последствий при столкновении с поc10ронними предметами и более flðîñTîãо закреплеíия в потгке. 3 ил водными консолями 9, прикрепленными к стойке 7 перпендикулярно ее оси и к поплавкам 6 при этом консоли 9 закреплены на стенка русла Агрегатный отсек 1 выполнен плавучим и обтекаемой формы, валы 4 рабочих колес 3 полыми, соединение валов 2 и 4— шарнирным, а лопасти 5 выполнены из эластичного материала, дельтовидными с загнутыми по потоку концами 10 и полыми и снабжены закладными упругими элементами 11, Энергоустановка работает следующим образом.

Поток воды поочередно обтекает лопасти 5, приводя во вращение рабочие колеса

3, Крутящий момент от валов 4 передается на выходной вал 2 агрегатного отсека 1 и далее к потребителю.

Шарнирное соединение валов 2 и 4 друг с другом позволяет снизить уровень напряжений в валах и тем самым повысить надеж1645596 ность энергоустановки. Размещение поплавков 6 на консолях 9, прикрепленных к стЗнкам русла, позволяет уменьшить перекос энергоустановки иэ-за воздействия крутящего момента. Выполнение агрегатного отсека 1 плавучим и обтекаемой формы позволяет упростить энергоустановку и повысить ее КПД за счет снижения влияния на поток, обтекающий лопасти 5, Выполнение валов 4 и лопастей 5 полыми позволяет обеспечить плавучесть цепочки рабочих колес 3 и не закреплять в потоке нижний по течению конец цепочки. Выполнение лопастей 5 из эластичного материала и снабжение их закладными упругими элементами 11 позволяет повысить надежность энергоустановки при столкновениях с посторонними предметами, плывущими в потоке. Выполнение лопастей 5 дельтовидными с загнутыми Ilo потоку концами 10 позволяет улучшить их обтекаемость.

©ормула изобретения

Бескорпусная русловая энергоустановка, содержащая закрепленный в потоке агрегатный отсек с выходным валом и

5 соединенную с ним цепочку рабочих колес с валами, последовательно соединенными друг с другом, и установленными на валах винтовымилопастями,отличающаяся тем,что, с целью повышения надежности, КПД и упроще10 ния конструкции, энергоустановка снабжена поплавками, вертикальной стойкой, закрепленной на верхней части агрегатного отсека, и надводными консолями, прикрепленными к стойке перпендикуляр15 но ее оси и к поплавкам, при этом консоли закреплены на стенках русла, агрегатный отсек выполнен плавучим и обтекаемой формы, валы рабочих колес — полыми, соединение валов — шарнирным, а лопасти выполнены из

20 эластичного материала, дельтовидными с загнутыми по потоку концами и полыми и снабжены закладными упругими элементами, 1645596

&22

Составитель В. Орехов

Техред M.Moðlåíòàë Корректор Л. Бескид

Редактор H. Цалихина

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 1549 Тираж 288 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
