Изобретение относится к шахтному рельсовому транспорту, в частности к сцепным устройствам. Цель изобретения гповышение эффективности. Сцепка содержит втулку (ось) 1, вставленную в соединительный элемент 3. При трогании вагонетки ось, свертываясь под действием ударной нагрузки , сглаживает удар. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ KHT СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4347175/11 (22) 21.12.87 (46) 30.05.91. Бюл. М 20 (75) Ж.М.Касылкасов (53) 625.2.013.1 (088,8) . (56) Авторское свидетельство СССР

Иг 537857, кл. В 60 0 1/00, 1975.

° Ы2, 1652146 А1 (ss>s В 61 О 1/00, В 61 G 1/00 (54) СЦЕПКА (57) Изобретение относится к шахтному рельсовому транспорту, в частности к сцепным устройствам. Цель изобретения; иовыаение эффективности. Сцепка содержит втулку (ось) 1, вставленную в соединительныйй элемент 3. При трогании вагонетки ось, свертываясь под действием ударной нагрузки, сглаживает удар. 4 ил.

1652146

Изобретение относится к шахтному рельсовому транспорту, в частности к сцепным устройствам, Цель изобретения — повышение эффективности.

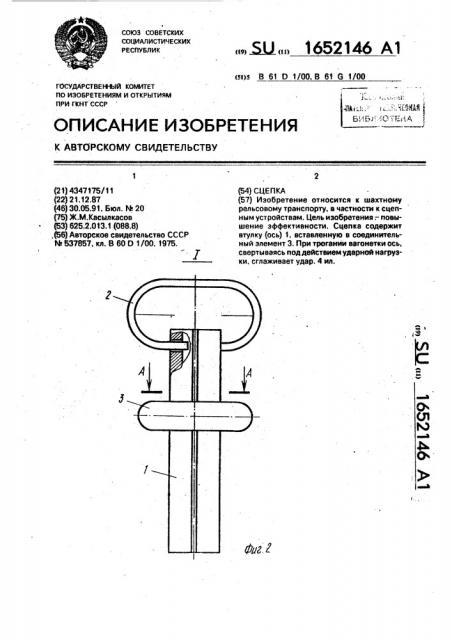

На фиг, 1 изображена вагонетка со сцепкой; на фиг, 2 — узел I на фиг. 1; на фиг. 3 — втулка, вид сбоку; на фиг, 4 — разрез

А-А на фиг. 2.

Сцепка состоит из разрезной втулки (оси) 1, выполненной из упругого металла, и ручки 2. Втулка вставляется в соединительный элемент 3.

Сцеп ка работает следующим образом.

При трогании вагонетки или изменении скорости втулка, свертываясь под действием ударной нагрузки, сглаживает удар. При

5 снятии нагрузки втулка принимает первоначальное состояние, Формула изобретения

Сцепка, содержащая соединительный элемент, смонтированный с воэможностью

10 поворота на оси, отличающаяся тем, что, с целью повышения эффективности, ось выполнена в виде упругой разрезной втулки, 1652146
