Реферат



Изобретение относится к электротехническим измерениям и может использоваться для контроля частоты. Цель изобретения - упрощение дискриминатора путем исключения блока памяти. Цель достигается за счет последовательного соединения первого и второго одновибраторов 1 и 2 с перезапуском и соединения прямого и инверсного выходов первого и второго одновибраторов 1 и 2 соответственно со входами элемента совпадения 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАР СТВЕ ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4480618/09 (22) 24,06.88 (46) 15.07.91. Бюл, ¹ 26 (71) Научно-производственное обьединение

Главного управления автомобильного транспорта Мосгорисполкома (72) Р,Г,Гарифуллин (53) 621.317 (088.8) (56) Авторское свидетельство СССР

N 1160326, кл, G 01 R 23/00, 1983.

- Ж 1663748 А1 (я)ю Н 03 D 13/00. G 01-

1 (54) ЧАСТОТНЫЙ ДИСКРИМИНАТОР (57) Изобретение относится к электротехническим измерениям и может использоваться для контроля частоты. Цель изобретения— упрощение дискриминатора путем исключения блока памяти — достигается за счет последовательного соединения первого и второго одновибраторов 1 и 2 с перезапуском и соединения прямого и инверсного выходов первого и второго одновибраторов

1 и 2 соответственно с входами элемента 3 совпадения. 2 ил.

1663748

30

Изобретение относится к электротехническим измерениям и может использоваться для контроля частоты.

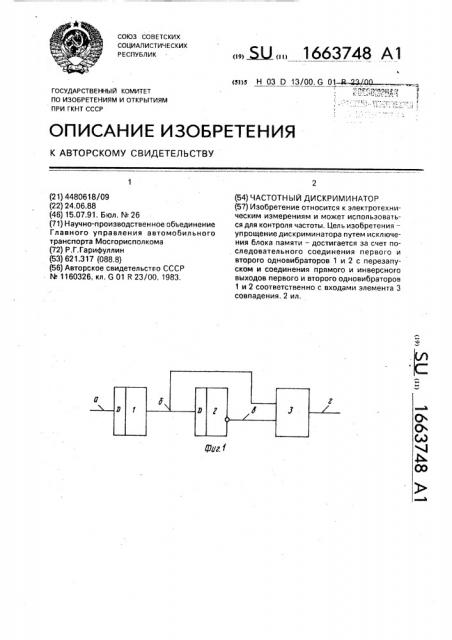

Цель изобретения — упрощение устройства путем исключения блока памяти, На фиг.1 приведена структурная электрическая схема частотного дискриминатора; на фиг.2 — временные диаграммы, поясняющие принцип его работы, Частотный дискриминатор содержит первый 1 и второй 2 одновибраторы с повторным запуском и элемент 3 совпадения.

Частотный дискриминатор работает следующим образом.

Принцип действия частотного дискриминатора основан на сравнении периода входного сигнала (t1 и т2 на фиг,2а) с длительностью импульса первого одновибратора 1 (t< на фиг.26), причем длительность импульса первого одновибратора 1 tu определяет порог срабатывания частотного дискриминатора. Второй одновибратор 2 запускается по перепаду выходного импульса первого одновибратора 1 с повторным запуском, причем длительность выходного импульса второго одновибратора 2 должна быть больше максимального периода входного сигнала, По положитель,ному перепаду импульсов, поступающих на вход частотного дискриминатора (фиг, 2а), запускается первый одновибратор 1 с повторным запуском, вырабатывающий выходной импульс (фиг.26), время действия которого заранее настраивается и определяет порог срабатывания частотного дискриминатора. Если период входного сигнала больше времени действия выходного импульса первого одновибратора 1 (t1 > t>), то по положительным перепадам импульса с выхода первого одновибратора 1 второй одновибратор 2 все время будет находиться в запущенном состоянии, так как длительность его выходного импульса больше, чем максимальное значение периода входного сигнала. В результате на инверсном выходе второго одновйбратора и на втором входе элемента 3 совпадения (выполненного, например, на элементе И) будет присутствовать "низкий" уровень (фиг.2в), соответственно и на выходе элемента 3 совпадения будет присутствовать низкий уровень (фиг.2г), индицирующий, что частота входного сигнала ниже порога срабатывания частотного дискриминатора.

Если период входного сигнала будет равен или меньше времени действия выходного импульса первого одновибратора, то на выходе первого одновибратора 1 будет присутствовать "высокий" (фиг.26) уровень (первый одновибратор 1 будет находиться в запущенном состоянии), второй одновибратор 2 больше запускаться не будет (так как не будет перепадов на выходе первого одновибратора), поэтому после окончания времени действия выходного импульса второго одновибратора 2 на его инверсном выходе будет присутствовать "высокий" уровень. Так как на оба входа элемента 3 совпадения поступают сигналы с "высоким" уровнем, то и на его выходе будет присутствовать "высокий" уровень (фиг.2г), индицирующий, что частота входного сигнала равна или выше порога срабатывания частотного дискриминатора.

Формула изобретения

Частотный дискриминатор, содержащий первый одновибратор с повторным запуском, вход которого является входом частотного дискриминатора, а также второй одновибратор с повторным запуском и элемент совпадения, выход которого является выходом частотного дискриминатора, о тл и ч а ю шийся тем, что, с целью упрощения частотного дискриминатора путем исключения блока памяти, выход первого одновибратора с повторным запуском соединен с первым входом элемента совпадения и входом второго одновибратора с повторным запуском, инверсный выход которого соединен с вторым входом элемента совпадения.

1663748
