Изобретение относится к устройствам для резки рельсов, уложенных в железнодорожный путь, и может быть использовано при производстве ремонтных работ. Цель изобретения - повышение эффективности резания. Абразивный диск, закрепленный на горизонтальной оси вращения наклонно к вертикали, при вращении совершает вращательно-колебательное движение, что дает возможность увеличения скорости вращения абразивных дисков, предотвращения налипания металла на режущую кромку диска и увеличения производительности резки рельсовых нитей. 3 ил.

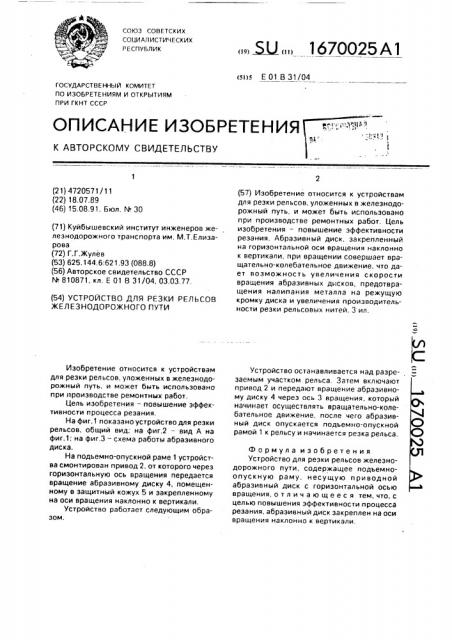

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 01 В 31/04

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4720571/11 (22) 18.07.89 (46) 15.08.91. Бюл, М 30

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (71) Куйбышевский институт инженеров железнодорожного транспорта им. М,T.Åëèçàрова (72) Г.Г.Жулев (53) 625.144.6:621.93 (088.8) (56) Авторское свидетельство СССР

N 881100887711, кл. Е 01 В 31/04, 03,03.77. (54) УСТРОЙ СТВ О ДЛ Я РЕЗКИ РЕЛЬСОВ

ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

Изобретение относится к устройствам для резки рельсов, уложенных в железнодорожный путь, и может быть использовано при производстве ремонтных работ.

Цель изобретения — повышение эффективности процесса резания.

На фиг.1 показано устройство для резки рельсов, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3 — схема работы абразивного диска.

На подъемно-опускной раме 1 устройства смонтирован привод 2, от которого через горизонтальную ось вращения передается вращение абразивному диску 4, помещенному в защитный кожух 5 и закрепленному на оси вращения наклонно к вертикали.

Устройство работает следующим образом.

Ы2 1670025 А1 (57) Изобретение относится к устройствам для резки рельсов, уложенных в железнодорожный путь, и может быть использовано при производстве ремонтных работ. Цель изобретения — повышение эффективности резания. Абразивный диск, закрепленный на горизонтальной оси вращения наклонно к вертикали, при вращении совершает вращательно-колебательное движение, что дает возможность увеличения скорости вращения абразивных дисков, предотвращения налипания металла на режущую кромку диска и увеличения производительности резки рельсовых нитей. 3 ил.

Устройство останавливается над разрезаемым участком рельса. Затем включают привод 2 и передают вращение абразивному диску 4 через ось 3 вращения, который начинает осуществлять вращательно-колебательное движение, после чего абразивный диск опускается подъемно-опускной рамой 1 к рельсу и начинается резка рельса.

Формула изобретения

Устройство для резки рельсов железнодорожного пути, содержащее подъемноопускную раму, несущую приводной абразивный диск с горизонтальной осью вращения, о т л и ч а ю щ е е с я тем, что. с целью повышения эффективности процесса резания, абразивный диск закреплен на оси вращения наклонно к вЕртикали.

1670025

/(gX

) /

Составитель А, Петрухин

Техред M.Ìoðãåí Tàë- Корректор А. Осауленко

Редактор M. Циткина

Заказ 2719 Тираж 334 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
