Реферат



Изобретение относится к подъемникам, содержащим винтовую пару. Цель изобретения состоит в расширении функциональных возможностей. Подъемник содержит опорную плиту 3, на которой смонтирована BadA винтовая пара,образованная гайкой 4 с упорами 5, зафиксированной разрезным кольцом 6, в которую вкручен винт 7. с отверстием 8 на одном конце и рычагом 9 на другом (нижнем) конце. Рычаг 9 снабжен пятой 10 для взаимодействия с сошедшим с рельсов транспортным средством 1. Опорная плита 3 установлена на стойках 11. Рычаг 9, жестко связанный с винтом 7 и расположенный перпендикулярно ему, имеет возможность поворота в горизонтальной плоскости относительно гайки 4. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

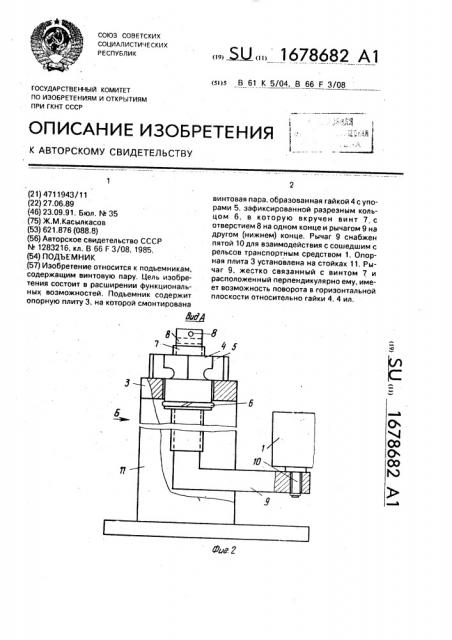

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4711943/11 (22) 27.06.89 (46) 23.09.91. Бюл. М 35 (75) Ж.М.Касылкасов (53) 621.876 (088.8) (56) Авторское свидетельство СССР

N. 1283216, кл. В бб F 3/08, 1985. (54) ПОДЪЕМНИК (57) Изобретение относится к подьемникам, содержащим винтовую пару. Цель изобретения состоит в расширении функциональных возможностей. Подьемник содержит опорную плиту 3, на которой смонтирована., Ы, 1678682 А1 (я)5 В 61 К 5/04, В 66 F 3/08 винтовая пара, образованная гайкой 4 с упорами 5, зафиксированной разрезным кольцом б, в которую вкручен винт 7. с отверстием 8 на одном конце и рычагом 9 на другом (нижнем) конце. Рычаг 9 снабжен пятой 10 для взаимодействия с сошедшим с рельсов транспортным средством 1. Опорная плита 3 установлена на стойках 11. Рычаг 9, жестко связанный с винтом 7 и расположенный перпендикулярно ему, имеет возможность поворота в горизонтальной плоскости относительно гайки 4, 4 ил.

1678682 д 1

Изобретение относится к шахтному рельсовому транспорту и может быть использовано при постановке на рельсы сошедшей с них вагонетки.

Цель изобретения — расширение функ- 5 циональных возможностей.

На фиг.1 изображена вагонетка, сошедшая с рельсов со смонтированным подъемником; на фиг.2 — вид А на фиг.1; на фиг.3— вид Б на фиг.2; на фиг,4 — вид В на фиг.3. 10

Для постановки на рельсы транспортного средства 1 служит подъемник 2, содержащий опорную плиту 3, в отверстии которой установлена гайка 4 с упорами 5, зафиксированная упругим разрезным коль- 15 цом 6, B гайку 4 вкручивается винт 7 с отверстием 8 на одном конце и рычагом 9 на другом конце. Рычаг 9 снабжен пятой 10, опорная плита 3 установлена на стойках 11, снабженных выступами 12, которые входят 20 в отверстия плиты. Рычаг 9 расположен перпендикулярно винту 7 и имеет возможность поворота в,гориэантальной плоскости относительно гайки 4.

По одъемник 2 в сборе устанавливают пе- 25 ред транспортным средством, сошедшим с рельсов и заводят рычаг 9 с пятой 10 под транспортное средство. Затем, вставляя монтировку (короткий ломик) между упорам

5 и гранью гайки, вращают гайку 4 и подни- 30 мают транспортное средство настолько, чтобы колеса были выше головок рельсов.

После этого, вставляя монтировку в отвеоворачивают винт 7 и получают

Бок боковое смещение транспортного с средства. окавое смещение производят до тех по, пока колеса транспортного средства не окажутся над рельсами, после чего производят опускание транспортного средства„вращая гайку 4. При значительном боковом смещении транспортного средства подъемник может несколько раз переставляться.

Формула изобретения

Подъемник, преимущественно для постановки на рельсы сошедшего с них транспортного средства, содержащий смонтированную на опорной плите винтовую пару с вертикально расположенным винтом, и поворотный в горизонтальной плоскости. рычаг, жестко связанный одним своим концом с одним из элементов винтовой пары,:а другим расположенный с возможностью взаимодействия с объектом, о тл и ч а ю. шийся тем, что, с целью расширения функциональных возможностей, рычаг жестко связан с винтом, а гайка установлена с воэможностью вр вращения на опорной плите.

1678682

7 Ю

Фиг4
